充氣中空玻璃盡管與其他歐洲國(guó)家相比用量少很多，但近些年充氣中空玻璃在意大利建筑領(lǐng)域的應(yīng)用，比傳統(tǒng)普通的雙白玻中空玻璃更大程度地節(jié)約了能源。一般要達(dá)到更高水平的隔熱性能，需要用到鍍膜，進(jìn)而，對(duì)中空內(nèi)腔進(jìn)行氣體填充，以減少傳導(dǎo)和對(duì)流而產(chǎn)生的熱傳遞。
對(duì)于充氣中空玻璃的應(yīng)用已經(jīng)有很多研究，文章，標(biāo)準(zhǔn)，法律及法規(guī)都廣泛地進(jìn)行過(guò)論述，并得到了一致認(rèn)知，所以在這里就不展開(kāi)探討了。
例如，為了評(píng)估充氣中空玻璃特有的作用，下表根據(jù)EN673要求對(duì)相同配置的中空玻璃填充不同氣體而得到不同的K值，(K值以W/m2·K為計(jì)量單位)。

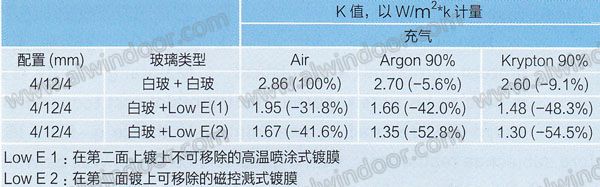

表1 不同類型玻璃和氣腔層內(nèi)氬氣含量與K值的關(guān)系

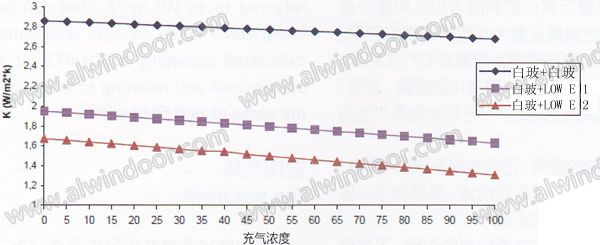

圖1 不同類型玻璃和不同氣腔層寬度與K值的關(guān)系
應(yīng)用氣體
對(duì)中空玻璃填充的氣體而言，較廣泛應(yīng)用的是氬氣。度時(shí)比重是1.7836kg/m3(同樣條件下空氣比重是1.2928kg/m3)。無(wú)色，無(wú)味，無(wú)毒(除非它的濃度高到替代了空間中的氧氣)，耐紫外線，對(duì)光線無(wú)影響。且它是市場(chǎng)上最便宜的氣體之一。
另外可選擇的氣體是氙氣和氪氣，但價(jià)格昂貴，0度時(shí)的比重分別是4.56kg/m3和2.86kg/m3，這兩種惰性氣體的穩(wěn)定性和反應(yīng)性和氬氣類似。
六氟化硫(SF6)有隔音性能，但是隔熱性能較差，并且對(duì)環(huán)境有害(瑞士于2002年禁止中空玻璃內(nèi)填充SF6)。因此它的使用有諸多限制。
被用于中空玻璃填充的氣體，密度要大于空氣，這樣可減低它們的對(duì)流速度，從而降低熱傳導(dǎo)。
而當(dāng)氣體層寬度超過(guò)一定限度時(shí)，氣體的隔熱性能就會(huì)大大降低，這是因?yàn)闅怏w層的增加導(dǎo)致對(duì)流增強(qiáng)，從而熱傳遞也隨之增加。為了達(dá)到最佳效果，氣體層的寬度建議在16mm左右，如果大于這個(gè)寬度隔熱性能將不會(huì)繼續(xù)增加。
我們通過(guò)對(duì)三種不同配置的中空玻璃進(jìn)行檢測(cè)發(fā)現(xiàn)不同的充氣的濃度對(duì)4-12-4的中空玻璃K值得影響有所不同參見(jiàn)圖2。

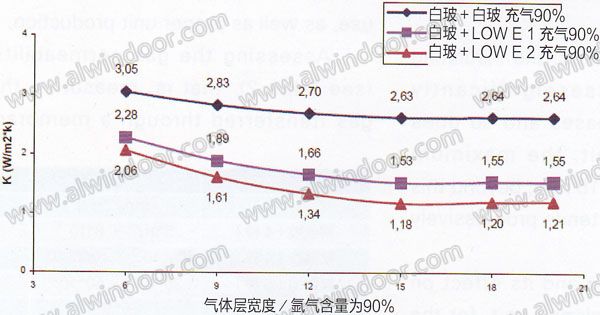

圖2 不同類型玻璃的K值與不同氣腔層寬度的關(guān)系
試驗(yàn)再次證明，氬氣濃度越高中空玻璃的性能越好。
始終如一的性能
保持中空玻璃的完整性顯然非常重要。在充氣中空玻璃方面，這一點(diǎn)除了跟其良好的服務(wù)年限有關(guān)聯(lián)外，充氣是否按照規(guī)范操作也非常重要。
氣體泄露與否是決定中空玻璃質(zhì)量的要素之一，它跟密封膠的質(zhì)量以及密封膠的正確使用有直接關(guān)系，當(dāng)然按規(guī)范制作中空玻璃也很重要。
對(duì)于密封膠的氣密性評(píng)估(參見(jiàn)表2)，(此方法通過(guò)測(cè)量氣體在一定時(shí)間內(nèi)透過(guò)既定厚度和尺寸的膠層的值進(jìn)行評(píng)估)，在選擇最適宜的中空材料情況下，考慮所有其它因素對(duì)密封膠隨時(shí)間變化的影響，例如在特定的大氣和老化后的玻璃粘合性能，及機(jī)械應(yīng)力。

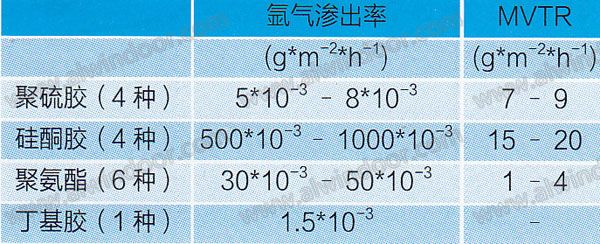

表2密封膠的氣密性
表3 UNI標(biāo)示公司的氣體泄漏率(Li)和相關(guān)滲透指數(shù)(I)分年匯總(平均值)
上一頁(yè)123下一頁(yè)
