哈爾濱國際體育會展中心預應力單索幕墻設計

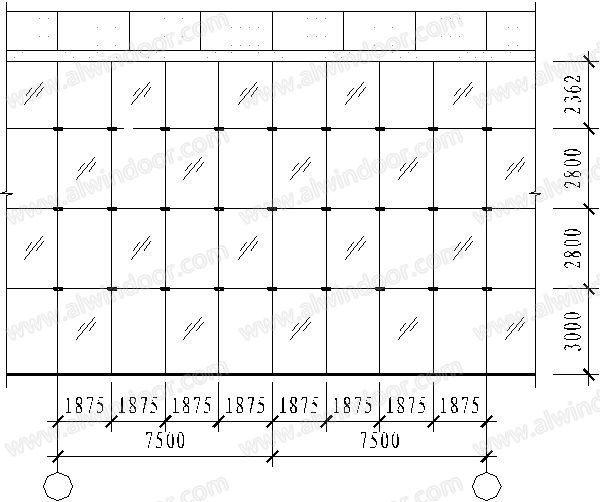

b.單元立面索網布置圖

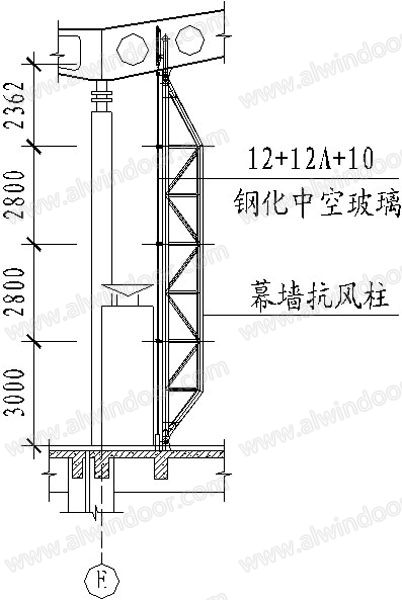

c.幕墻抗風柱剖面

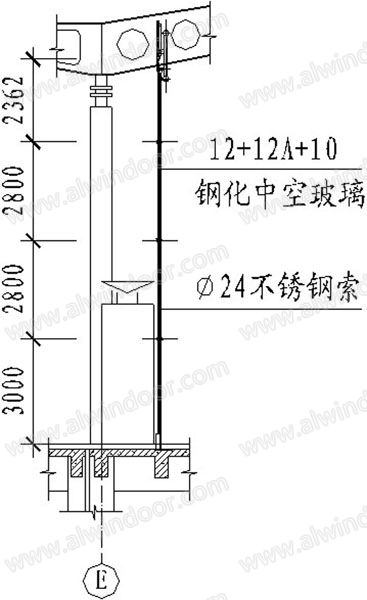

d.豎向拉索剖需

　　圖三 單索幕墻單元結構示意圖

　　2.2幕墻結構傳力途徑

　　水平風荷載由玻璃面板通過矩形爪點傳給豎向及水平不銹鋼拉索，水平不銹鋼拉索承受的水平荷載由幕墻抗風柱傳遞給抗風柱頂部鋼結構及底部混凝土梁;豎向拉索承受的水平荷載一部分傳遞給底部混凝土梁，一部分由豎索頂部鋼構架通過其兩側幕墻抗風柱傳遞給底部混凝土梁。幕墻自重由豎向拉索通過頂部鋼構架和幕墻抗風柱傳遞給混凝土梁。

　　2.3幕墻結構的節點構造設計

　　2.3.1水平與豎向拉索構造節點

　　水平與豎向拉索采用矩形爪點的構造措施(如圖四)，矩形爪點構造尺寸為260mm×80mm。為加強爪點抵抗水平負風壓的能力，爪點采用了槽形構造。爪點外夾片與內夾片用不銹鋼螺栓相連。在內、外夾片的背后，由兩塊帶凹槽的壓塊通過四根不銹鋼螺栓將水平與豎向拉索錨固鎖緊。

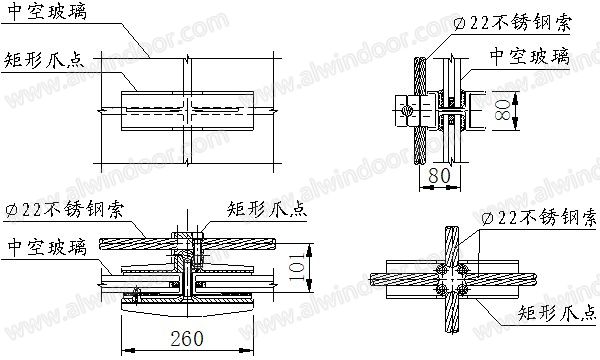

　　圖四 矩形爪點節點構造示意圖
