北京為例)與歐洲發達國家門窗保溫要求對比見表 1。
| 國家地區 |
2013(U.W/m²K) |
2015 (U.W/m²K) |
2020 (U.W/m²K) |
| 丹麥 |
1.2 |
1 |
0.8 |
| 英國 |
1.6 |
1.4 |
|
| 瑞典 |
1.2 |
1 |
0.8 |
| 法國 |
1.6 |
|
|
| 德國 |
1.2 |
|
0.8 |
| 中國(北京) |
1.5-2.0
(K.W/m²K) |
|
|
表1 國內與歐洲發達國家門窗保溫要求對比
1.3.被動房與65%房屋主要性能指標對比見表2，能耗對比見表3;
| 主要指標 |
被動式建筑標準 |
國內65%房屋標準 |
| 外墻、屋頂、地面傳熱系數 |
U≤0.15 W/m²K |
K≤0.4-0.6W/m²K |
| 門窗傳熱系數 |
U≤0.8 W/m²K |
K≤2.5 W/m²K |
| 體型系數 |
A/V≤0.4 |
A/V≤0.26 |
| 氣密性 |
n 50≤0.6/h |
/ |
| 室內溫度 |
20℃-25℃ |
18℃ |
| 室內濕度 |
相對濕度40-60% |
/ |
| 室內二氧化碳濃度 |
≤0.1(1000ppm) |
/ |
| 熱回收效率 |
≥75% |
/ |
| 室內表面溫度 |
不低于室溫 3℃ |
/ |
| 室內噪音 |
≤25dB |
37-45dB |
表 2 被動房與節能65%房屋主要指標對比
| 主要指標 |
被動式建筑標準 |
國內 65%房屋標準 |
| 制熱和采暖能耗 |
< 15 kWh/m²a |
采暖<120 kWh/m²a，制冷-無 |
| 家庭用電年耗 |
≤120kWh/m²a |
/ |
| 標準煤 |
1.84kg/ m² |
12.25kg/ m² |
| 燃氣消耗量 |
2 m3/ m² |
17 m3/ m² |
表3 被動式建筑與節能65%房屋采暖能耗比較
2.瑞好歐洲之星 GENEO 86 PHZ 門窗系統
外圍護結構保溫隔熱主要由外墻、屋面、地面及門窗組成，而門窗又是其中最薄弱的部位，一直是建筑中的能耗大戶，通過門窗消耗的能耗約占整個建筑能耗的 40%,因此，門窗節能已成為建筑節能中最受關注的重點。建筑各部位能耗消耗比見圖 1。

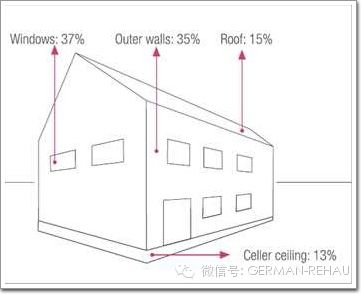

圖1 建筑各部位能耗消耗比
瑞好歐洲之星 GENEO 86 門窗系統采用高科技創新 RAU-FIPRO®增強纖維合成材料為核心，繼航空航天領域及 F1 賽車領域采用 RAU-FIPRO®后，在門窗領域第一次采用增強纖維材料的最大成果!RAU-FIPRO®增強纖維具有非常高的穩定性和堅固性，外包覆共擠瑞好獨特的 RAU-PVC 配方原料，因為型材不需使用額外的補強無需放置鋼襯，這樣有效的提高了隔熱性能，同時也減少了整窗 30% 的重量,纖細的可視面輪廓,外觀視覺效果更秀美。
歐洲之星86門窗系統型材設計型材厚度86mm，6腔設計,三道密封,最大玻璃（詞條“玻璃”由行業大百科提供）厚度達53mm,最高隔音高達47db。標準窗配置輪廓可視面寬度 115mm(見圖2)，型材傳熱系數 Uf = 0.99W/(m²K)。被動式建筑門窗（詞條“建筑門窗”由行業大百科提供）配置時,在型材腔室內填充保溫材料，中間密封膠條更換為多腔結構等壓膠條（詞條“膠條”由行業大百科提供），輪廓可視面寬度 129mm(見圖3)，型材傳熱系數 Uf=0.79W/(m²K),德國提供檢測報告，并通過被動房研究院被動房材料使用認證(見圖 4)。

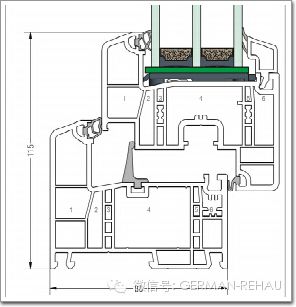

圖2 GENEO 86 標準截面結構
圖3 GENEO 86 PHZ 被動房配置截面

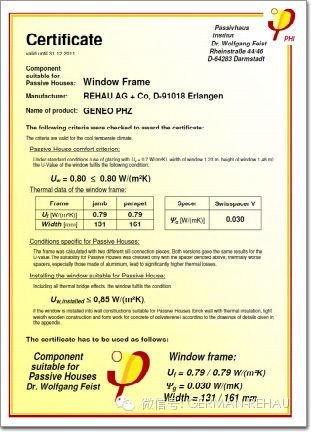

圖4 德國被動房研究院材料使用認證
3.被動式建筑門窗的安裝
被動式建筑除了對門窗的保溫系數有嚴格的規定,對安裝后的整窗也明確規定，整窗傳熱系數必須 Uw≤0.85 W /(m²K)，這就對門窗安裝如何避免洞口冷橋提出了嚴格的要求,瑞好歐洲之星 GENEO 86 PHZ 門窗系統有針對不同墻體材料磚石混凝土實體墻、保溫預制塊墻、保溫木結構板墻有各種不同的安裝方式，其安裝工藝均通過被動房研究院認證。針對目前國內大部分的磚石混凝土實體墻，按被動式建筑要求采用墻體洞口外側懸掛安裝固定，安裝節點方案見圖5。

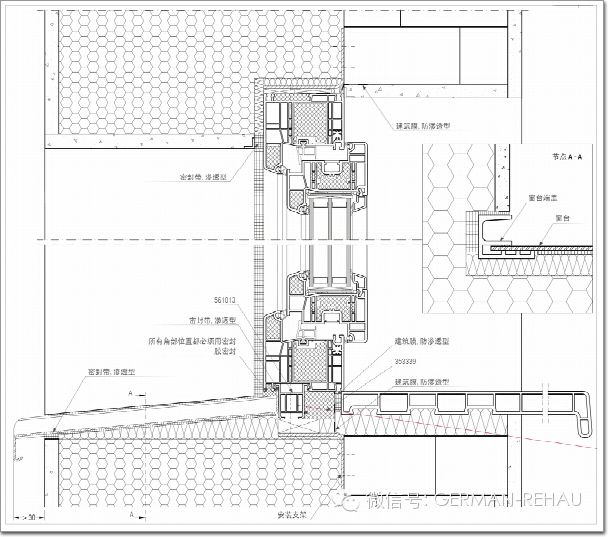

圖5 被動房門窗安裝節點方
門窗安裝采用實體墻洞口外側懸掛安裝固定，在底部采用窗臺型材底部排水（詞條“排水”由行業大百科提供）提高整窗水密性能，窗臺型材與室內窗臺板中間填充專用保溫型材減少冷橋;頂部及兩側面由外保溫層包覆大部分窗框以減少安裝洞口冷橋提高門窗的保溫性能，外側面保溫摸灰層與窗框連接留膠槽打密封膠密封保證水密性，內側在窗框與洞口連接表面粘貼防滲透型防水建筑膜處理保證安裝后的整窗氣密性。門窗安裝性能參數見表4。
| 型材傳熱系數 |
Uf(W/m²K) |
0.77(側面/上部)
0.78(底部) |
|
玻璃間隔條 Swisspacer
V 線性損耗傳熱系數 |
ψ(W/mK) |
0.03 |
|
安裝的線性損耗傳熱系數 |
Ψ安裝(W/mK) |
0.008(側面/上部)
0.026(底部) |
|
尺寸1230*1480mm的整窗傳熱系數 |
Uw在墻體上 |
0.85 |
|
表4 門窗安裝性能參數
4.被動式建筑檢測認證
在對項目被動式認證前需要對整個建筑進行檢測，主要是測試氣密性、保溫隔熱性能及能耗的檢測，包括房間溫度、濕度、二氧化碳濃度、噪音、氣密性、外圍護結構內表面溫度及實際采暖(制冷)系統與新風系統地運行能耗和全部家庭用電的實時能耗等內容，時間基本覆蓋全年四季的現場運行測試。
5.被動式建筑標準的引用
由于目前國內還沒有任何關于被動式建筑的相關標準規范,故本文中所有技術參數均參照了的達姆施塔特市(Damrstadt)被動房研究院的數據.考慮國內實際國情及保溫系數 K 值與歐洲 U 值的檢測方式不同,在國內成窗 K 值應該為≤1.0 W /(m²K) 比較切實。瑞好歐洲之星 GENEO 86 PHZ 通過被動房研究院認證的節點，在德國檢測型材 Uf =0.79W/(m²K), 配 國 內 品 牌 玻 璃 5(Low-E) +16Ar(90%)+4(Clear)+16Ar(90%)+5(Low-E) ，Ug=0.6W/(m²K),窗型尺寸：1500*1500，依照 DIN EN ISO 10077-1 標準模擬計算成窗 Uw=0.77 W /(m²K)，在國家建筑工程質量監督檢驗中心實測整窗 Kw =0.9 W /(m²K)，并經德國被動式研究院認可，完全滿足被動式建筑門窗要求。檢測窗型及節點見圖6。

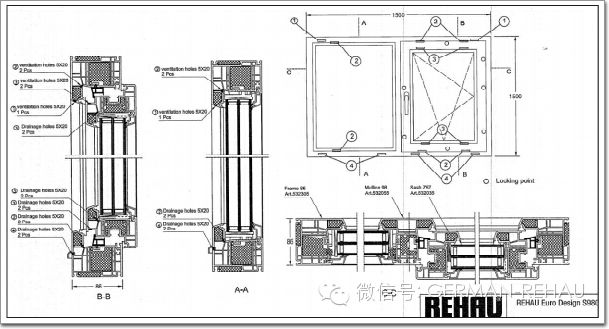

圖6 瑞好歐洲之星門窗檢測窗型及節點
在歐洲，“被動房”已不是一個新概念，而是已得到大規模推廣，像德國、丹麥、瑞典等國家到 2020 年以后，所有新建建筑都將滿足被動房要求。在中國，從第一棟獲得“被動房”認證的節能建筑——上海世博會城市最佳實踐區的“漢堡之家”開始，越來越多的建筑商開始關注這種超低能耗房屋。由于全球能源供應日趨緊張和溫室氣體減排要求需要付諸實施，以及百姓的節能環保意識明顯提高，相信在不久的將來，被動式建筑必將在中國，在亞洲，在全世界得到大范圍推廣。被動房-可持續節能建筑的趨勢所在。【完】
