當幕墻為復雜的雙曲面時，采用立體板塊單元能方便調節，容易擬合預定的曲面。北京鳳凰傳媒中心為輪胎形墻面，由簸箕型玻璃板塊拼合而成(圖2.16)。
3. 形式多樣的新穎遮陽裝置

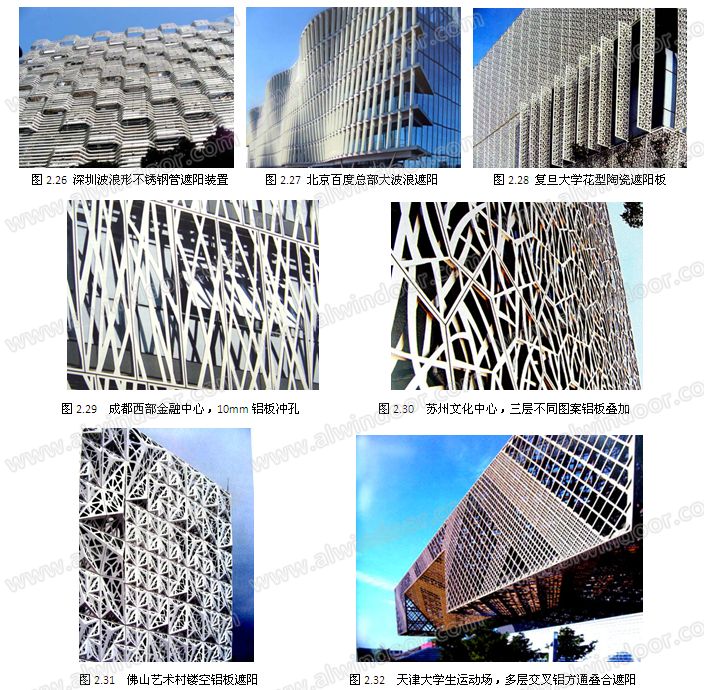

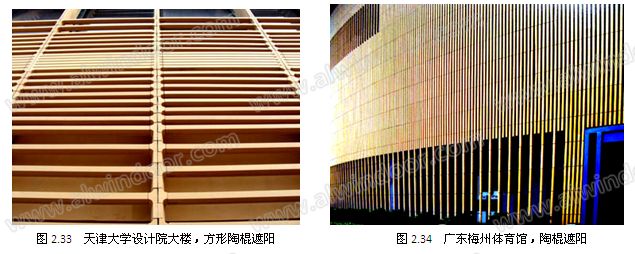

新型遮陽板也是組成幕墻新穎手法的一部分。圖2.26`~圖2.34是幾個典型的實例。
三、新型材料的應用
1.各種新型玻璃
超大尺寸玻璃

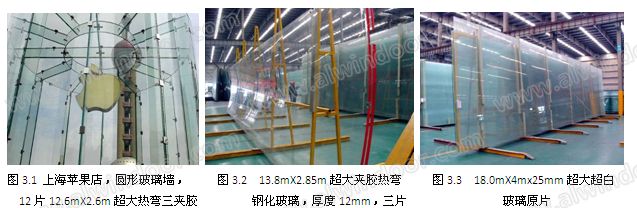

目前國外生產的熱彎鋼化夾膠玻璃的最大長度為6m。2010年我國已經生產了12.6mX2.6m的熱彎鋼化三夾膠超大規模的玻璃，用于上海蘋果專賣店，每塊超大玻璃的售價達RMB100萬元(圖3.1)。2011年已經生產15.0mX3.6m的三塊12mm夾膠玻璃(圖3.2、圖3.3)。2012年，長度達18m的產品供貨香港蘋果店。
離子性和反射型中間膜新型夾膠玻璃

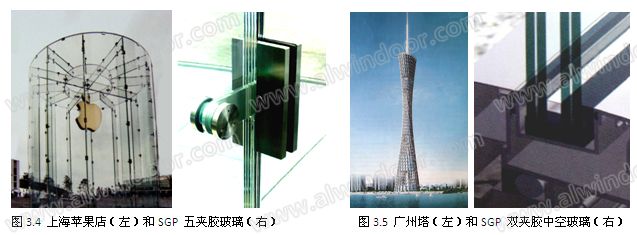

現在大多數幕墻用夾膠玻璃采用PVB中間膜，這種中間膜剪切模量G 較低，而且隨溫度升高而急劇降低，所以在進行夾膠玻璃承載力設計時不考慮其整體作用，按兩片單片玻璃計算。而離子性中間膜(商品名稱SGP)剪切模量G比PVB 高得多，對溫度敏感度較低，可以考慮夾膠玻璃的部分整體作用，因而可以提高夾膠玻璃的承載力，滿足大風力下大尺寸玻璃的受力要求。上海蘋果店玻璃的尺寸達12.6m;廣州塔玻璃幕墻高度達460m，它們的夾膠玻璃都采用了SGP 中間膜(圖3.4、圖3.5)。上海中心玻璃幕墻(632m)也采用了SGP夾膠玻璃。
我國海南、廣東南部和廣西南部等夏熱冬暖地區，冬季不取暖而無保溫要求;夏季以防太陽輻射為主。采用反射型中間膜(商品名稱XIR)的夾膠玻璃即可滿足節能要求，無須做成夾膠中空玻璃。單夾膠與夾膠中空相比可節省玻璃30%~50%，而且自重減輕后使支承結構用材相應也減少，節材也就是節能和減排。深圳證券交易中心的采光頂和大運會體育館的玻璃幕墻都用XIR單夾膠玻璃代替了原設計的夾膠中空玻璃(圖3.6、圖3.7)。
真空玻璃
與中空玻璃不同，真空玻璃中間層只有2mm厚，抽成真空。其保溫隔熱性能可以滿足要求。北京天恒大廈采用了8000m2的真空玻璃，這也是目前世界上最大的真空玻璃幕墻工程(圖3.8)。
