圖4 概念設計及隔震系統

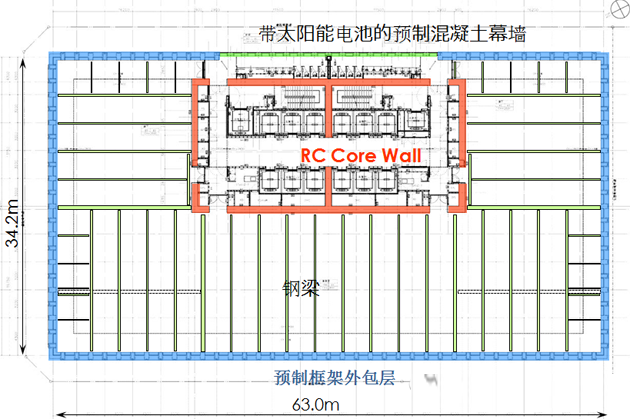

圖5 典型樓層平面布置
圖6 周?chē)蚣芰⒚?/STRONG>

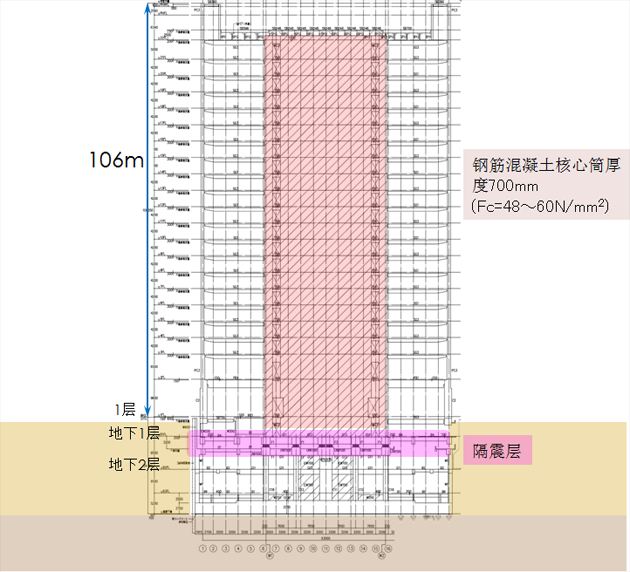

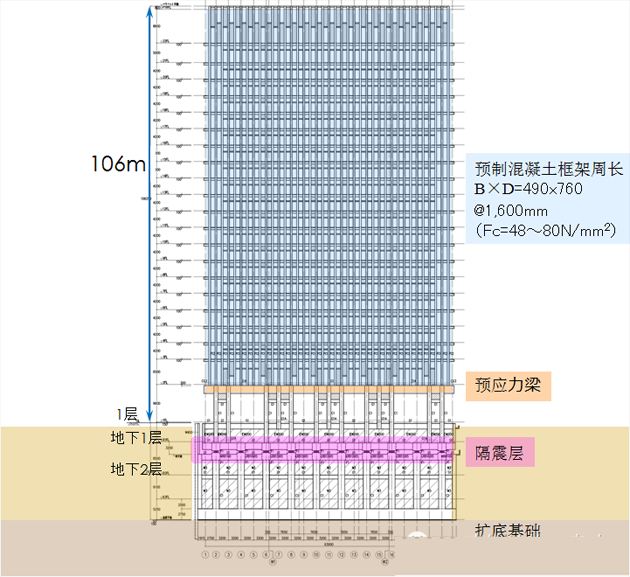

圖7 核心筒立面圖

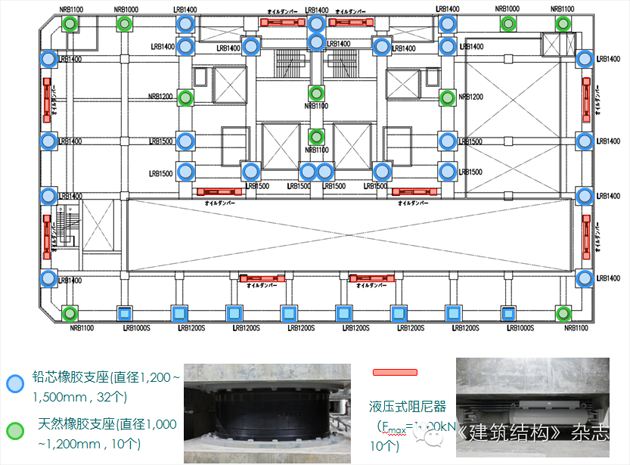

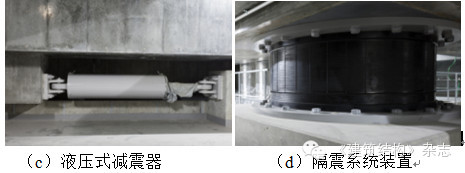

結構強大的隔震系統見圖8，共采用了32個直徑為1200~1500mm的鉛芯橡膠支座（詞條“支座”由行業大百科提供），10個直徑為1000~1200mm的天然橡膠支座，以及10個液壓式阻尼器。結構預制混凝土外包層(周?chē)蚣?施工現場見圖9。
圖8 隔震系統

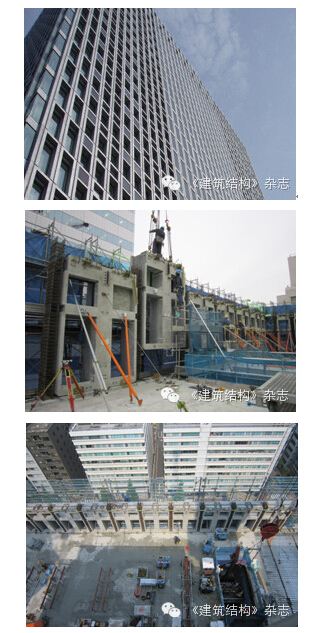

圖9 施工現場圖
3.2 案例2：ARKHILLS SENGOKUYAMA MORI 塔(森大廈株式會社)
本工程建筑高度206.69m，建筑效果圖見圖10。主要分為辦公區及住宅區兩部分，建筑立面及功能分區見圖11,12。住宅區、辦公區平面布置見圖13。住宅區及辦公區的阻尼器布置見圖14。該塔施工現場見圖15。

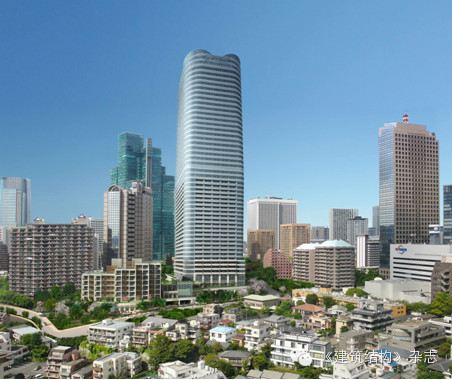

圖10 ARKHILLS SENGOKUYAMA MORI TOWER

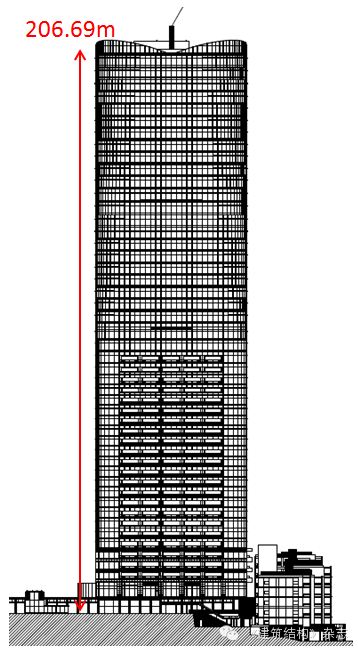

圖11 建筑立面

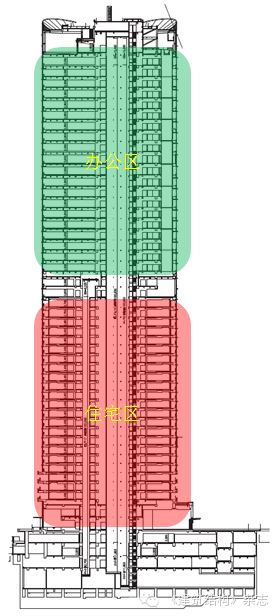

圖12 功能分區

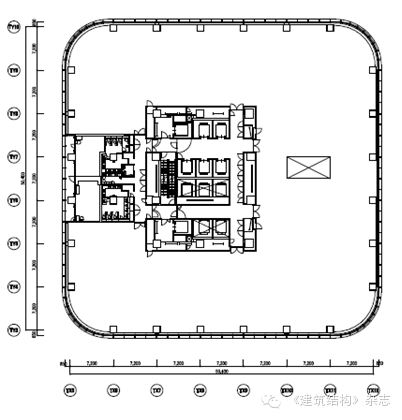

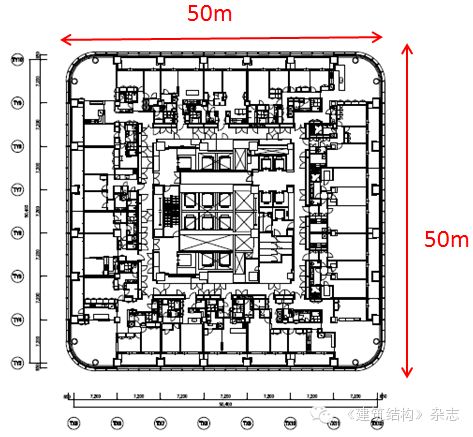

(a)住宅區平面布置
(b)辦公區平面布置
圖13 住宅區、辦公區平面布置

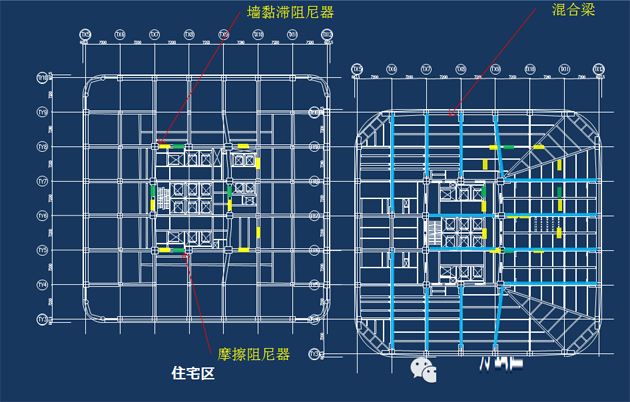

(a)阻尼器平面布置示意

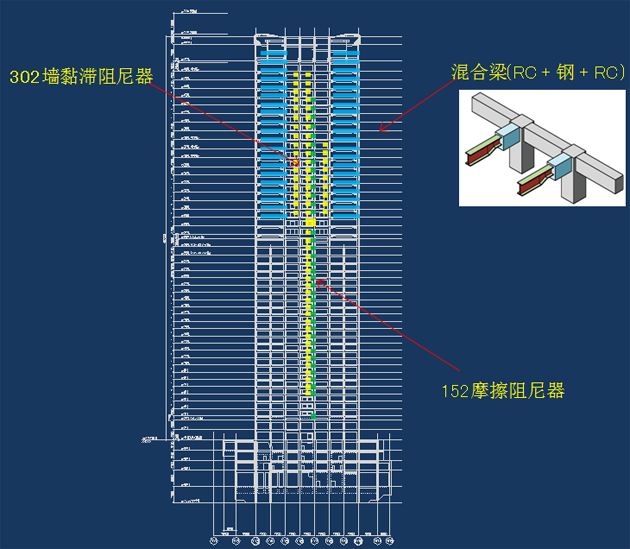

(b) 阻尼器布置立面示意

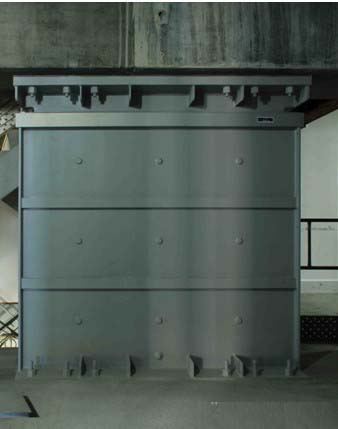

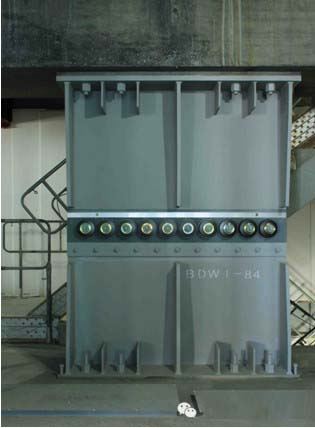

(c)摩擦阻尼器
