1、門窗框與洞口間的縫隙要求
2、門窗洞口偏差處理
3、混凝土窗臺板(下帶)及企口
4、無企口、無副框的門窗節點構造
5、無企口、有副框的門窗節點構造
6、有企口、無副框的門窗節點構造
一、門窗框與洞口間的縫隙要求

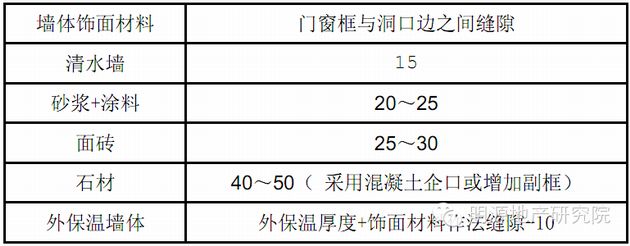

因飾面(包括保溫)材料厚度要求，會使門窗框與洞口邊之間的縫隙增大，當門窗框與洞口邊之間的縫隙大于35mm時，須在門窗框與洞口邊之間增設混凝土企口或鋼副框。企口與門窗框之間的縫隙不得大于20mm;副框與門窗框間的縫隙為5mm，副框與洞口邊的縫隙不得大于20mm;無副框時完成后的飾面表面須壓門窗框5mm，有副框時飾面表面與副框頂平齊。
門框下檻與洞口間的縫隙應根據樓地面材料及門框下檻形式的不同進行調整，須確保門檻與樓板(墻)之間的縫隙充填密實且外部防水完整，完成后的樓地面應內高外低。
二、門窗洞口允許偏差
在門窗框或副框安裝前，土建施工單位應為門窗安裝提供三線(水平線、垂直線和進出線)基準，由門窗安裝單位逐個復測洞口尺寸及偏差，對需要進行處理的門窗洞口應做好記錄和標識。
1、門窗洞口偏差處理

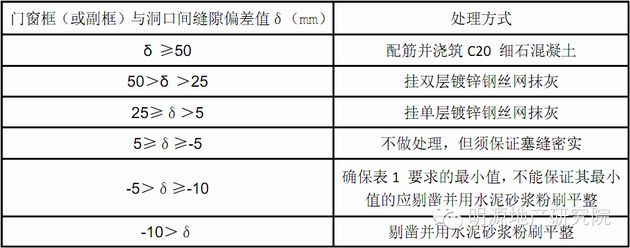

門窗框(或副框)與洞口間的縫隙不符合表1所規定的要求時，須對洞口進行處理，合格后方可進行安裝。具體處理方法見下表：
當δ≥50mm 時，洞口須澆筑C20 細石混凝土，混凝土內配 2φ 10 通長鋼筋和φ6@250U 型箍筋，與原有墻體連接。
2、混凝土窗臺板(下帶)及企口
(1)混凝土窗臺板下帶做法

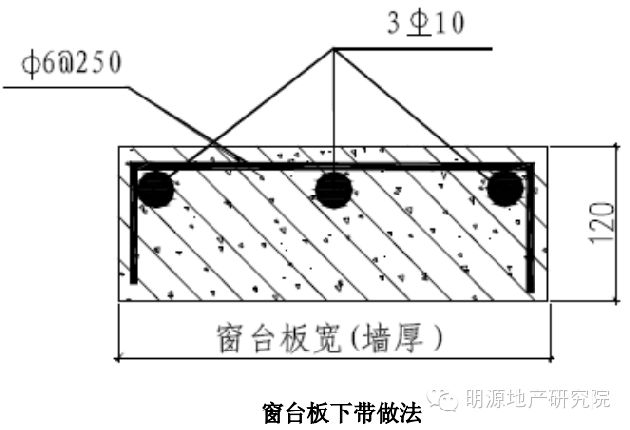

對于砌體墻，窗洞下口必須澆筑寬與墻厚相同、高度不小于120mm 、長度每邊伸入墻內不少于400mm(不足400mm時通長設置)的混凝土窗臺板(針對窗臺下砌體八字縫措施)。窗臺板為C20混凝土，內配3Φ10主筋和φ6@250U型分布筋，斷面（詞條“斷面”由行業大百科提供）詳見下圖：
(2)企口做法
砌體墻設企口時，洞口周邊現澆C20細石混凝土過梁、下帶(窗臺板)、左右邊框，并做成內高外低企口形狀;過梁斷面及配筋由設計確定，但梁高不得小于120mm，主筋不得少于4Φ12，箍筋為φ 6@200;窗臺板亦應做成企口形狀，其斷面尺寸與配筋做法同上，厚度120mm不包括企口;邊框?qū)捙c墻厚相同，厚度(不包括企口)不小于150mm;內配2Φ10豎向鋼筋及φ6@250箍筋，邊框與墻之間必須設置雙肢φ8@500連接鋼筋，連接鋼筋伸入墻內長度不小于500mm 。
施工順序應為：先砌墻到窗臺板下部→澆筑下帶混凝土→砌墻至過梁下部→澆筑左右邊框和過梁混凝土;
當墻體為混凝土墻時，企口必須與混凝土墻同時澆筑;
根據企口的厚度和寬度應考慮在企口內配置1到2根Φ8通長鋼筋和分布筋;
3、砌體墻洞口邊預埋混凝土塊
當外墻為砌體時，砌筑時須在門窗洞兩側預埋為安裝門窗用的混凝土(C20)塊(有混凝土企口情況除外)，以便固定門窗框(或副框)。混凝土塊寬度同墻厚，高度應與砌塊同高或砌塊高度的1/2且不小于100mm，長度不小于200mm，最上部(或最下部)的混凝土塊中心距洞口上下邊的距離為150～200mm，其余部位的中心距不大于400mm，且均勻分布。
4、防滲漏主要材料

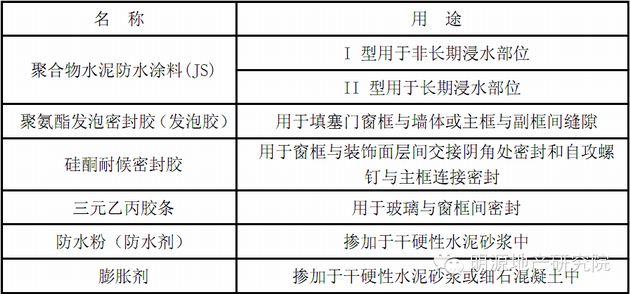

表4 主要材料表
5、門窗口滴水及流水坡度構造要求

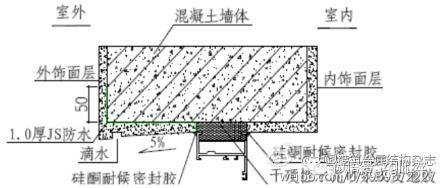

無論采用何種外飾面做法，門窗上口應做出滴水槽或鷹嘴滴水線。涂料門窗上口宜采用成品滴水槽，滴水線流水坡度應不小于5%;窗臺下口流水坡度不小于10%。外窗臺完成面最高點應低于內窗臺完成面20mm以上。
