圖6為典型低區巨型鋼管混凝土柱的截面構造，圖7為實際施工時的巨型CFT柱。

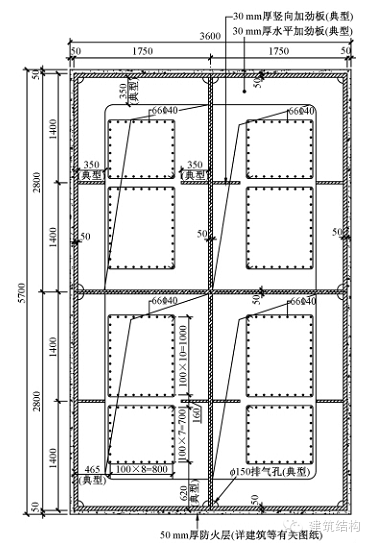

圖6低區典型巨型CFT柱截面

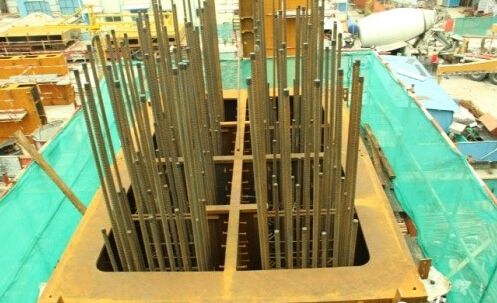

圖7施工中的巨型CFT柱
巨型柱在底部最大輪廓尺寸為3500mm×5600mm，整體采用分腔組合的形式，并在鋼管壁上設置栓釘和豎向、水平加勁板，豎向加勁板間距較大時采用對拉筋增加整體性。低區巨型CFT柱受力巨大，因此除了采用普通鋼管混凝土柱，加勁鋼管內灌混凝土之外，還在腔內配置了一定數量的鋼筋（詞條“鋼筋”由行業大百科提供）。
3.2雙層鋼板剪力墻
在塔樓地下室～地上32層的核心筒外墻采用了雙層組合鋼板剪力墻構件(圖8，9)，核心筒內墻則采用型鋼混凝土剪力墻。
圖8低區核心筒雙層鋼板剪力墻布置圖

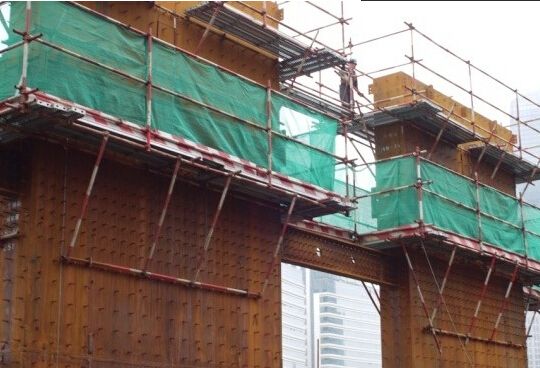

圖9施工中的雙層鋼板剪力墻
鋼板剪力墻的鋼板厚度主要由重力荷載設計值的軸壓比限值、大震不屈服剪壓比（詞條“剪壓比”由行業大百科提供）設計要求以及整體結構的側向剛度需求控制，并滿足高規對鋼板混凝土剪力墻最小和最大鋼板厚等構造要求。圖10為低區典型雙層鋼板剪力墻大樣，雙層鋼板剪力墻由于采用內埋鋼板的形式(圖9)。

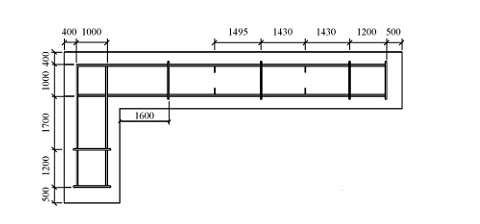

圖10低區典型鋼板剪力墻截面
3.3 C80高強混凝土的應用
本工程中在首層～29層的墻體和底板～32層的巨型柱中采用了C80高強混凝土，與C60混凝土相比，強度（詞條“強度”由行業大百科提供）提高了約30%，彈性模量增大5.6%。
但是高強混凝土脆性大，在本項目中，主要采用了3種措施來改善這一缺點：1)核心筒外墻中內嵌雙層或單層鋼板，形成鋼板混凝土組合剪力墻;2)墻體的軸壓比限值比混凝土規范降低0.05，按照0.45控制;3)巨型柱采用多腔矩形鋼管混凝土柱，鋼管壁和拉桿對混凝土起到有效約束作用。將墻體的橫向和豎向分布筋的配筋率提高到0.6%，減小鋼筋間距使之不大于200mm，同時加強邊緣構件配筋，高于混凝土規范的要求。
廣州東塔于2011年8月開工，目前已經施工至510m以上，按照計劃將于明年部分投入使用，2016年全部投入使用。【完】
