詳解：建筑外墻外保溫施工做法

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　外墻外保溫做法主要有：在承重墻體的外側粘貼(釘、掛)膨脹型聚苯乙烯板(EPS)、擠塑型聚苯乙烯板(XPS)，聚氨酯硬泡（詞條“聚氨酯硬泡”由行業大百科提供）噴涂（詞條“噴涂”由行業大百科提供）(PUR)和粉刷膠粉聚苯顆粒保溫砂漿等。

　　擠塑型XPS聚苯板和聚氨酯硬泡噴涂的價格稍高，目前應用最多的是膨脹型EPS聚苯板外保溫。

　　一、EPS聚苯板外保溫施工

　　EPS復合式保溫技術是一項高效經濟、應用廣泛的外墻外保溫技術，它由承重或圍護墻體、EPS復合式保溫層、耐堿玻纖網布抗裂砂漿保護層、彈性（詞條“彈性”由行業大百科提供）膩子（詞條“膩子”由行業大百科提供）、外墻涂料（詞條“外墻涂料”由行業大百科提供）或磁磚面層組成。

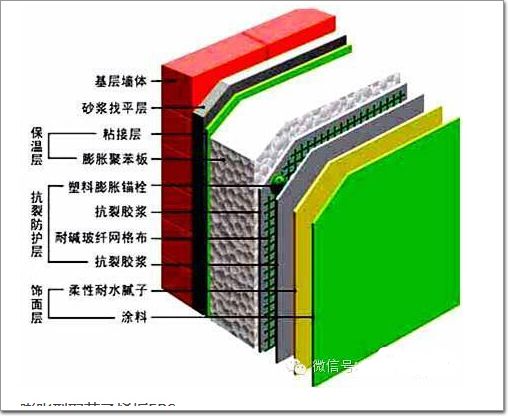

　　EPS聚苯板外墻外保溫構造：

　　膨脹型聚苯乙烯板EPS：

　　常用規格900～1200×600,厚度20～60mm,密度18～20kg/m3

　　1 施工流程

　　基層處理→測量放線→粘貼EPS聚苯板→聚苯板打磨→涂抹面膠漿→鋪壓耐堿玻纖網格布→涂抹面膠漿→涂耐水彈性膩子和→面層涂料或面磚施工。

　　2 墻體基面處理及測量放線

　　墻體基面須清理干凈，檢驗墻面平整度和垂直度（詞條“垂直度”由行業大百科提供），用2m靠尺檢查，最大偏差≯5mm。在墻面彈出水平控制線，建筑物外墻陽角掛垂直基準鋼線;每個樓層在適當位置掛水平線， 以控制EPS聚苯板的垂直和平整度。

　　墻面平整度檢查：

　　陽角吊線：

　　3 EPS板的固定方法

　　⑴ 粘貼法

　　粘貼法有點框法、條粘法和滿粘法，通常采用點框法。用鋼抹子沿EPS板的四周涂抹配制好的粘結劑，寬度為50mm，板的中間均勻設置8個直徑100mm的粘結點，厚10mm，粘結劑的涂抹面積不得小于 40%。板應自下而上沿水平方向橫向鋪貼，錯縫1/2板長。

　　粘貼法適用于外墻飾面采用涂料的外墻外保溫層施工。

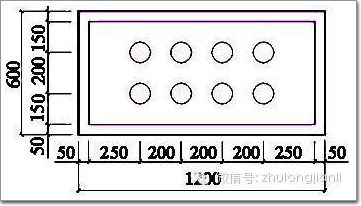

　　點框法粘結劑涂抹示意：

　　點框法涂抹粘結劑：

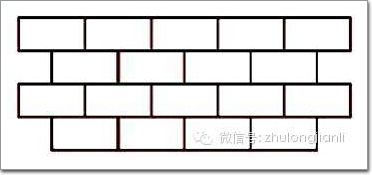

　　EPS聚苯板的排列及錯縫：

　　⑵ EPS板粘貼與錨栓結合法

　　該法是在粘貼法的基礎上設置若干錨栓固定EPS 保溫板。錨栓為高強超韌尼龍（詞條“尼龍”由行業大百科提供）或塑料精制而成，尾部設有螺絲自攻性脹塞結構。錨栓用量每平方米10層以下約6個，10～18層8個，19～24層10個，24層以上12個。單個錨栓抗拉承載力（詞條“承載力”由行業大百科提供）極限值≥1. 5kN。適用于外墻飾面為磁磚的外墻保溫層施工，尤其適用于基面附著力差的既有建筑圍護結構的節能改造。

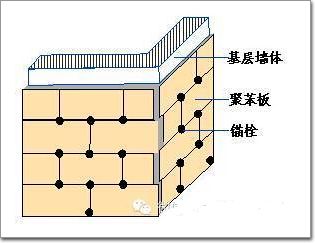

　　錨栓的布置示意：

　　錨栓的安裝：

　　錨栓(保溫釘)：

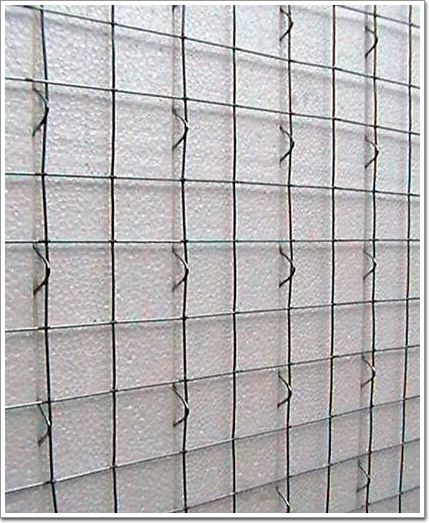

　　⑶ 鋼絲網架埋入法

　　該工藝是將單面鋼絲網架聚苯板內置于砼墻體的外模內側，墻體砼澆筑時與鋼絲網架聚苯板一次澆注成型為復合墻體。

　　鋼絲網架聚苯板在工廠預制成塊體，現場根據排板尺寸裁割拼裝，外墻主體與保溫層一次成活，工效提高，工期縮短，施工安全。

　　鋼絲網架聚苯板依靠砼與聚苯板的粘接力以及斜插鋼絲、L型鋼筋等與砼墻體錨固（詞條“錨固”由行業大百科提供）。保溫板的固定效果最佳。缺點是造價稍高，且斜插鋼絲直接傳熱，會降低墻 體的保溫效果。適用于外墻飾面采用磁磚的高層建筑和超高層建筑。

　　此外還有卡式連接(無網架)埋入法，北京特瑞克公司的積木式、插接式、燕尾式大模內置現澆外保溫體系專利技術較為成熟,適合高層建筑的現澆剪力墻結構EPS保溫板施工。

　　卡式連接埋入法節點：

　　這是一種新型外墻節能保溫復合體系。聚苯板采用積木式插接組合，內置于鋼模板內，集保溫隔熱和承重結構于一體。
