解：1、根據推拉窗的洞口尺寸1800*2400，確定預留洞口間隙,假設為10mm/每邊，確定推拉窗的成品尺寸為1780*2380;

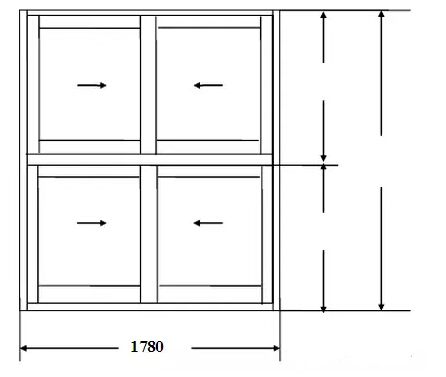

2、根據推拉窗的成品尺寸，設計窗型,將窗型設計為四扇推拉窗，上邊兩扇推拉窗,下邊兩扇推拉窗, 中間使用上下滑道.設計要求是四扇窗扇的寬度尺寸相等, 上下窗扇的高度尺寸相等。 3、根據推拉窗的成品尺寸，按比例繪制推拉窗的窗型立面圖，并標注尺寸;(見下圖)
4、設窗寬為W(1780)，窗高為H(2980);上邊推拉窗高為H1, 下邊推拉窗高為H2.
5、選用山東華建70系列型材，邊封寬度為25mm，槽深為15mm,上滑高度為40mm，槽深為25mm，下滑外軌道高25mm，內軌道高35mm,上下滑道外軌道高54mm，內軌道高66mm, 槽深23 mm，光企寬度50mm,槽深為33mm，勾企寬度45mm。槽深43.8mm，上方寬度45mm，小下方寬度尺寸為65mm，大下方寬度尺寸為65mm，
6、計算下料尺寸：
邊封=H =2380 (2件)
上滑=下滑=上下滑道=W-邊封寬度*2+邊封槽深*2=1780-25*2+15*2=1760 (各1件)
窗扇寬度=上滑/2+勾企寬度/2=1760/2+45/2=902.5
窗扇上方=下方=窗扇寬度-光企寬度-勾企寬度+光企槽深+勾企槽深=902.5-50-45+33+43.8=884.3
上內光企=H1-上滑高度-上下滑道內軌高度+上滑槽深-間隙=H1-40-66+25-5=H1-86
下內光企=H2-下滑內軌道高度+上下滑道槽深-間隙=H2-35+23-5=H2-17
確定H1、H2的尺寸時,應使上內光企與下內光企相等,以簡化生產工藝,
即： H1-83=H2-17 (1)
已知: H1=H-H2 (2)
將(2)式代入(1)式，
得: H-H2-83=H2-17 (3)
由(3)式得: 2H2= H -83+17
H2=H/2-33 (4)
將H=2380代入(4)式
得: H2=2380/2-33=1157
將H2=1157代入(2)式
得: H1=H-H2=2380-1157=1223
驗算：
H= H1+ H2=1223+1157=2380
上內光企=H1-83=1223-83=1140
下內光企=H2-17=1157-17=1140
上外光企=上內光企+(上下滑道內軌道高度-上下滑道外軌道高度)=1140+66-54=1152
下外光企=下內光企+(下滑內軌高度-下滑外軌高度)=1140+35-25=1150
取上外光企=下外光企=1151
例題9 計算鋁合金推拉門LPM1821的下料尺寸
解：1. 根據推拉門的洞口尺寸1800*2100，確定推拉門的成品尺寸為1780*2080;
2、根據推拉門成品尺寸，設計為兩扇推拉門;

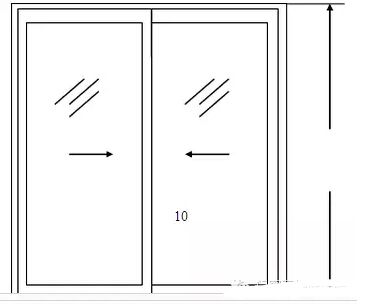

3、按比例繪制推拉門的立面圖，并標注尺寸;(見下圖)
4.設門寬為W(1780)，門總高為H(2080)。
5.選用梅氏創佳96系列推拉門鋁合金型材，邊封寬度為28mm，槽深為16mm,上滑高度為50mm，槽深為36mm，下滑軌道高24.3mm，門光企寬度65mm,槽深為63mm，玻璃槽深16mm，門勾企寬度55mm。槽深53mm，玻璃槽深16mm，上方寬度52mm，玻璃槽深16mm，下方寬度尺寸為77mm，玻璃槽深16mm，
6、計算下料尺寸：
邊封=H=2080 (2件)
上滑=下滑=W-邊封寬度*2+邊封槽深*2=1780-28*2+16*2=1756 (各1件)
門光企=門勾企=H-上滑高度-下滑軌道高度+上滑槽深-間隙
=2080-50-24.3+36-5=2036.7 (各2件)
門扇寬度=上滑/2+門勾企寬度/2=1756/2+55/2=905.5
門扇上方=門扇下方=門扇寬度-門光企寬度-門勾企寬度+光企槽深+勾企槽深
=905.5-65-55+63+53=901.5 (各2件)
窗扇玻璃下料尺寸：
根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm， 門扇玻璃寬度=門扇寬度-門光企寬度-門勾企寬度+玻璃槽深*2-玻璃與型材間隙*2
=905.5-65-55+16*2-4*2=809.5
門扇玻璃高度=門光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2
=2036.7-52-77+16*2-4*2=1931.7
窗扇玻璃尺寸：809.5 * 1931.7 (2塊)
例題10 計算鋁合金推拉門LPM3021的下料尺寸
解：1. 根據推拉門的洞口尺寸3000*2100，確定推拉門的成品尺寸為2980*2080;
2、根據推拉門成品尺寸，設計為四扇推拉門;

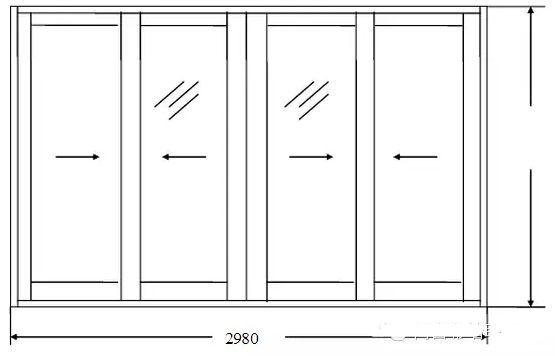

3、按比例繪制推拉門的立面圖，并標注尺寸;(見下圖)
4.設門寬為W(2980)，門總高為H(2080)。
5.選用梅氏創佳96系列推拉門鋁合金型材，邊封寬度為28mm，槽深為16mm,上滑高度為50mm，槽深為36mm，下滑軌道高24.3mm，門光企寬度65mm,槽深為63mm，玻璃槽深16mm，門勾企寬度55mm。槽深53mm，玻璃槽深16mm，上方寬度52mm，玻璃槽深16mm，下方寬度尺寸為77mm，玻璃槽深16mm，收口壁厚1.5 16mm。
6、計算下料尺寸：
邊封=H=2080 (2件)
上滑=下滑=W-邊封寬度*2+邊封槽深*2=2980-28*2+16*2=2956 (各1件)
門光企=門勾企=H-上滑高度-下滑軌道高度+上滑槽深-間隙
=2080-50-24.3+36-5=2036.7 (各4件)
門扇寬度=(上滑-收口壁厚)/4+門勾企寬度/2=(2956-1.5)/4+55/2=766.125
門扇上方=門扇下方=門扇寬度-門光企寬度-門勾企寬度+光企槽深+勾企槽深
=766.125-65-55+63+53=762.125 (各4件)
窗扇玻璃下料尺寸：
根據國家標準規定，玻璃與型材的搭接邊應≥8mm，玻璃與型材間隙應≥4mm， 門扇玻璃寬度=門扇寬度-門光企寬度-門勾企寬度+玻璃槽深*2-玻璃與型材間隙*2
=766.125-65-55+16*2-4*2=670.125
門扇玻璃高度=門光企-上方高度-下方高度+玻璃槽深*2-玻璃與型材間隙*2
=2036.7-52-77+16*2-4*2=1931.7
窗扇玻璃尺寸： 670.125* 1931.7 (4塊)
例題11 計算鋁合金地彈門LPM0925的下料尺寸
解：1. 根據地彈門的洞口尺寸900*2500，確定地彈門的成品尺寸為880*2480;

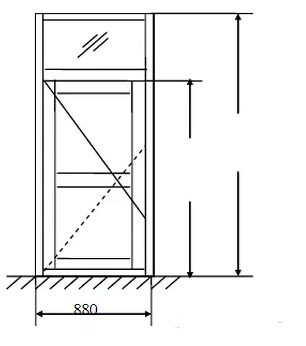

2、根據地彈門成品尺寸，按比例繪制地彈門的立面圖，并標注尺寸;(見下圖)
3.設門寬為W(880)，門總高為H(2480)，亮窗高為H1(480)，門高為H2(2000)。
4.選用山東華建46地彈門系列型材，
門框寬度44mm，厚度76mm，
門中框?qū)挾?4mm，厚度76mm，
門光企寬度51.3mm，厚度46mm，槽深47 mm，
門勾企寬度51.6mm，厚度46mm，槽深47mm，
門上方高度53.9mm，厚度44mm，
門下方高度81.8mm，厚度44mm，
門中橫高度80.6mm，厚度44mm，
門扇與門框的間隙為5mm。
5、計算下料尺寸：
豎門框=H=2480 (2件)
門上框=門中框=W-門框?qū)挾?2=880-44*2=792 (各1件)
門光企=門勾企= H2-離地間隙-門扇與門框的間隙=2000-10-5=1985 (各1件)
門扇寬度=W-門框?qū)挾?2-門扇與門框的間隙=880-44*2-5*2=782
門扇上方=門扇下方=門中橫=門扇寬度-門光企寬+門光企槽深-門勾企寬+門勾企槽深 =782-51.3+47-51.6+47=773.1 (各1件)
門扇玻璃壓條（詞條“玻璃壓條”由行業大百科提供）：
橫玻璃壓條=門扇寬度-門光企寬度-門勾企寬度=782-51.3-51.6=679.1 (4件)
豎玻璃壓條=(門光企-門上方高度-門下方高度-門中橫高度)/2
=(1985-53.9-81.8-80.6)/2=884.35 (4件)
玻璃尺寸：670*874
亮窗玻璃壓條：
橫玻璃壓條= W-門框?qū)挾?2=880-44*2=792 (4件)
豎玻璃壓條= H1-門框?qū)挾?2=480-44*2=392 (4件)
玻璃尺寸：782*382
例題12 計算鋁合金地彈門LPM1825的下料尺寸
解：1. 根據地彈門的洞口尺寸1800*2500，確定地彈門的成品尺寸為1780*2480;

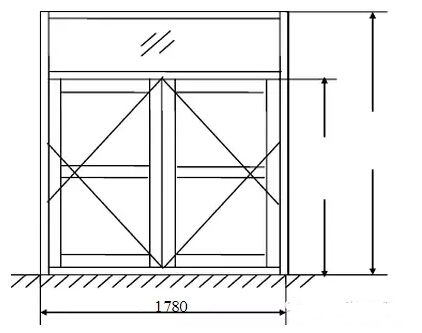

2、根據地彈門成品尺寸，按比例繪制地彈門的立面圖，并標注尺寸;(見下圖)
3.設門寬為W(1780)，門總高為H(2480)，亮窗高為H1(480)，門高為H2(2000)。
4.選用山東華建46地彈門系列型材，
門框?qū)挾?4mm，厚度76mm，
門中框?qū)挾?4mm，厚度76mm，
門光企寬度80mm，厚度46mm，槽深75 mm，
門勾企寬度80.25mm，厚度46mm，槽深75mm，
門上方高度53.9mm，厚度44mm，
門下方高度81.8mm，厚度44mm，
門中橫高度80.6mm，厚度44mm，
門扇與門框的間隙為5mm。
5、計算下料尺寸：
豎門框=H=2480 (2件)
門上框=門中框=W-門框?qū)挾?2=1780-44*2=1692 (各1件)
門光企=門勾企= H2-離地間隙-門扇與門框的間隙=2000-10-5=1985 (各2件)
門扇寬度=(W-門框?qū)挾?2-門扇與門框的間隙*2-門扇與門扇的間隙)/2 =(1780-44*2-5*2-5)/2=838.5
門扇上方=門扇下方=門中橫=門扇寬度-門光企寬+門光企槽深-門勾企寬+門勾企槽深
= 838.5 -80 + 75 - 80.25 + 75 = 828.25 (各2件)
門扇玻璃壓條：
橫玻璃壓條=門扇寬度-門光企寬度-門勾企寬度=838.5 -80- 80.25 =678.25 (4件)
豎玻璃壓條=(門光企-門上方高度-門下方高度-門中橫高度)/2 =(1985-53.9-81.8-80.6)/2=884.35 (4件)
玻璃尺寸：668*874
亮窗玻璃壓條：
橫玻璃壓條= W-門框?qū)挾?2=1780-44*2=1692 (4件)
豎玻璃壓條= H1-門框?qū)挾?2=480-44*2=392 (4件)
玻璃尺寸：782*382
例題13 計算鋁合金平開門LPM70*1525的下料尺寸
解：1. 根據平開門的洞口尺寸1500*2500，確定平開門的成品尺寸為1480*2480;

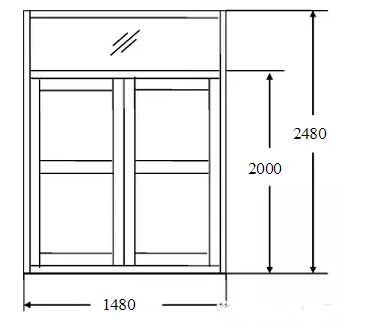

2、根據平開門成品尺寸，按比例繪制立面圖，并標注尺寸;(見下圖)
3.設門寬為W(1480)，門總高為H(2480)，亮窗高為H1(480)，門高為H2(2000)。
4.選用山東華建70A平開門系列型材，
門框?qū)挾?9mm，耳寬12.9mm，總寬41.9mm，
門中框?qū)挾?8mm，耳寬12.9mm，總寬53.8mm，
門下框高度30mm，
門光企寬度50mm，槽深44 mm，
門勾企寬度50mm，槽深44 mm，搭接邊寬度12.5mm，總寬62.5mm，
門上下方高度75mm，玻璃槽深12 mm，
門中橫高度100mm， 搭接量為8mm。
計算下料尺寸：
豎門框=H=2480
門上框=門下框=門中框=W-門框?qū)挾?2=1480-29*2=1422
門光企=門勾企= H2-門下框高-門中框?qū)?門中框耳寬+搭接量*2 =2000-30-28-12.9+8*2=2000-54.9=1945.1
門扇寬度=1/2(W-門框總寬*2-兩門扇間隙+搭接量*2)
=1/2(1480-41.9*2-4.5+8*2)=740-36.15=703.85
門上下方=門中橫=門扇寬度-門光企寬+光企槽深-門勾企寬+勾企槽深 =703.85-50+44-50+44=715.85
