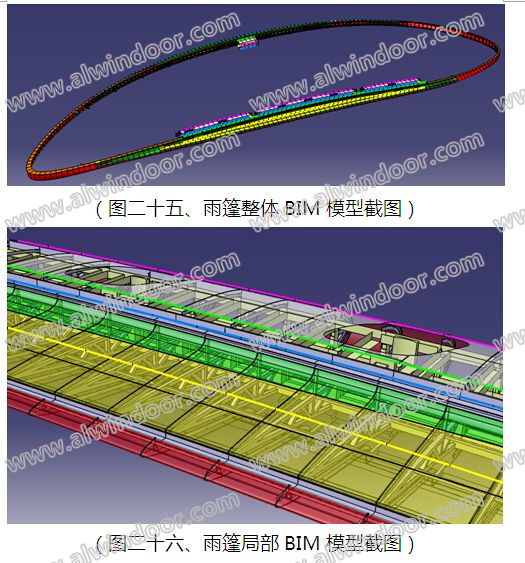

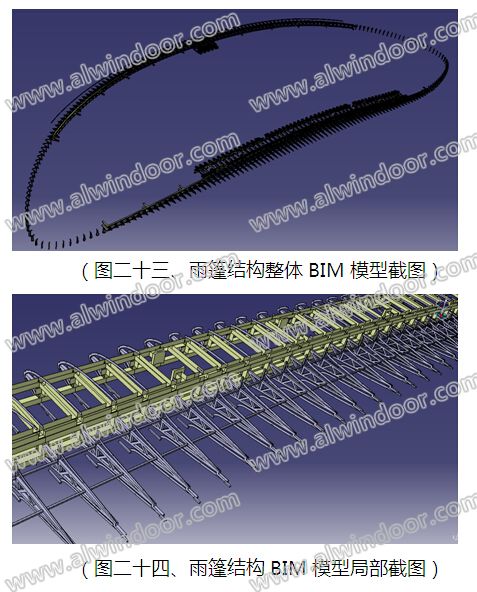

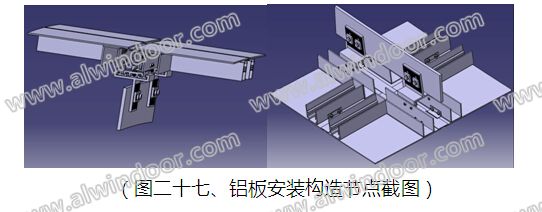

建立雨篷整體構造模型：
5、BIM模型碰撞檢測、3D模型模擬安裝——找出問題，局部調整，做到系統構件自身不沖突、與其他專業不干涉;

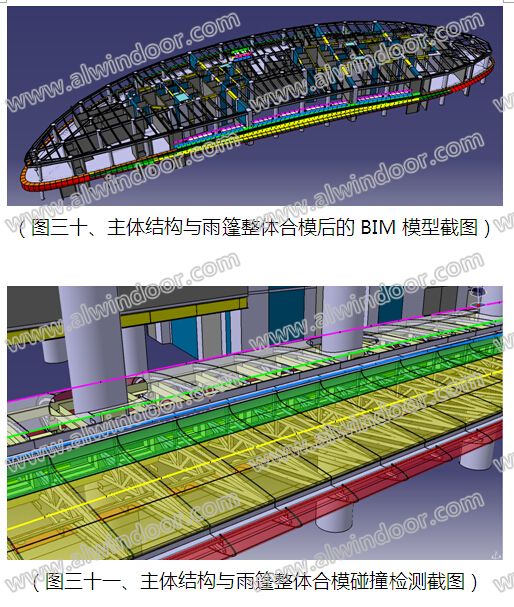

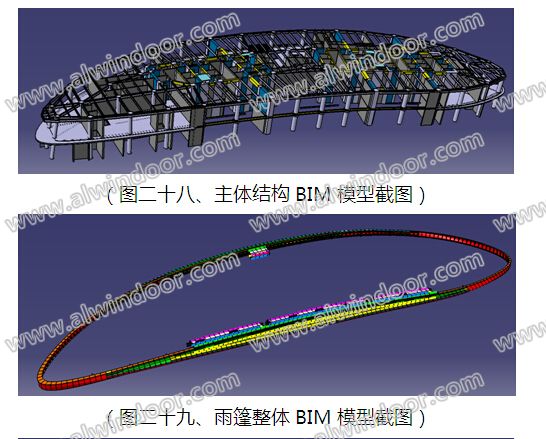

將雨篷整體模型建立完成后與主體結構BIM模型進行合模，并進行碰撞檢測。

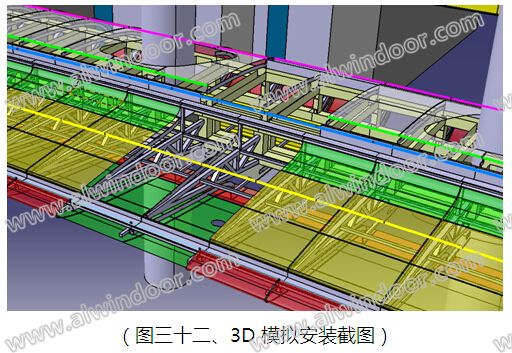

通過碰撞檢測、3D模擬安裝，確認無誤后方可進行后續零件圖輸出的工作。
6、BIM模型導出零件圖，用于加工生產。

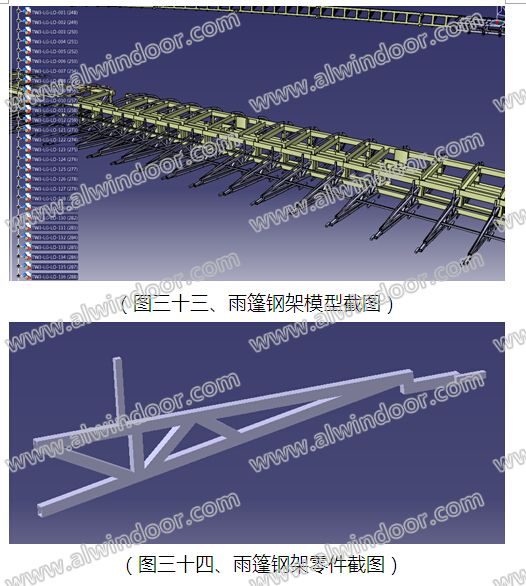

通過嚴格控制模型設計的各環節，使得模型完全還原幕墻方案。模型完成后，直接通過CATIA軟件將零件導出，進行后續的加工。

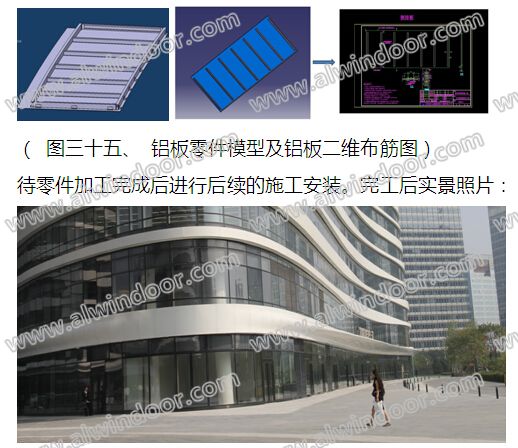

鋁板的零件輸出也是直接從CATIA軟件中將每塊鋁板導出，將鋁板模型發往鋁板加工廠家，直接輸入數控加工設備進行面材下料，鋁板背筋及輔助連接件的安裝完全依照模型執行。
待零件加工完成后進行后續的施工安裝。完工后實景照片：
綜上所述，通過BIM技術的應用，我們對不規則異形建筑外裝飾構件的設計進行了有效的實施，使建筑創意得到了完美的展現。同時也希望借此案例，使BIM技術在幕墻行業內得到大力的推廣，使幕墻設計、施工更加科學、高效。
參考文獻
[1]《中國BIM叢書：設計企業BIM實施標準指南》
作者：清華大學課題組 互聯立方(isBIM)公司BIM課題組
[2]《雙曲面鋁板造型設計及加工的簡化方法與運用》，作者，趙國友，劉朝生。
[3]《新編建筑幕墻技術手冊》 張 芹 山東科學技術出版社 2004年2月
[4] 《現行建筑材料規范大全》 中國建筑工業出版社
