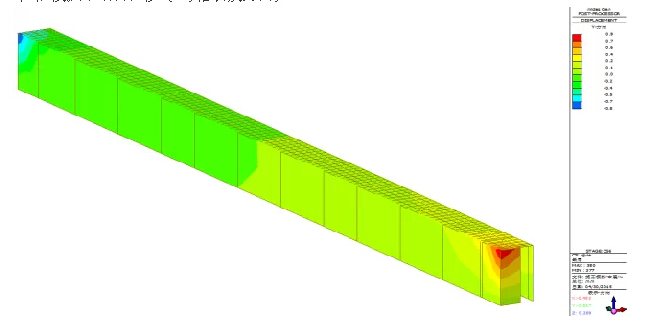

第5階段拱下結構位移(mm,沿長度方向)
小結：
1)根據分析結果，各施工階段拱下結構梁端位移統計如下表1所示。
表1 拱下結構張拉端位移
|
施工階段 |
1 |
2 |
3 |
4 |
5 |
|
張拉端位移 |
0.0 |
0.6 |
0.4 |
1.0 |
0.9 |
2)由表1可知：施工階段2，第一批預應力張拉，使拱下混凝土結構產生預壓（詞條“預壓”由行業大百科提供），引起的位移為0.6mm;施工階段3，上部拱桁架安裝完成、支撐拆除后，拱下混凝土結構產生向外的推力，節點位移減小為0.4mm;施工階段4，第二批預應力張拉，施工下混凝土結構進一步壓縮，節點位移增大為1.0mm;施工階段5，屋面板、幕墻等結構施工完成后，拱下混凝土結構又產生向外的推力，節點位移減小為0.9mm;
3)由計算結果可知，施工階段1~6，拱下混凝土結構最大位移為1.0mm，位移可控，不會對結構生成不利的影響。
2.2應力結果

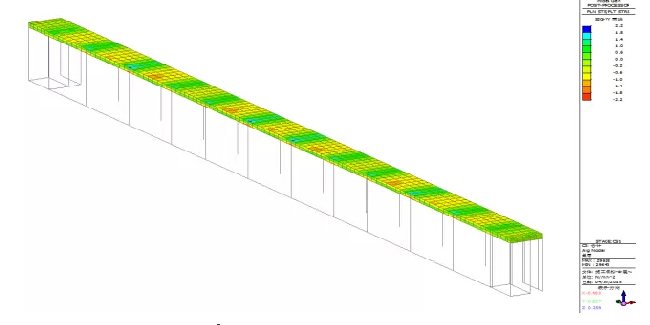

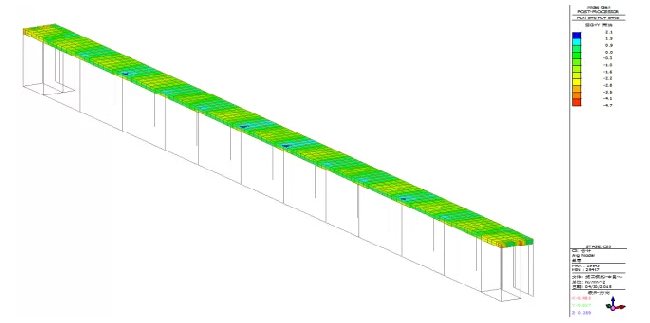

第1階段拱下結構應力(N/mm2,沿長度方向)

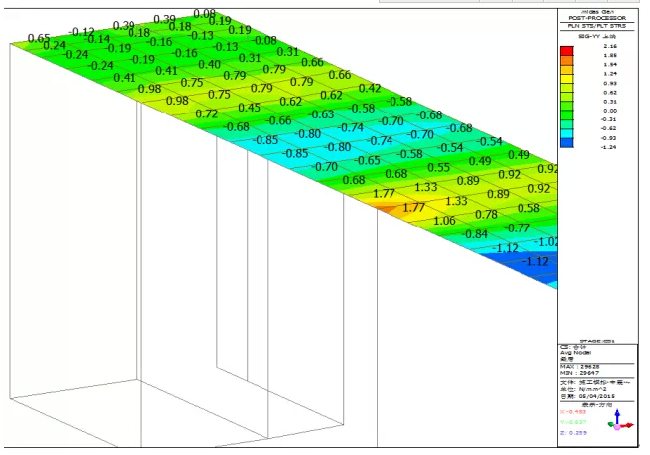

第1階段拱下結構應力(N/mm2,沿長度方向)-拱腳處應力放大顯示

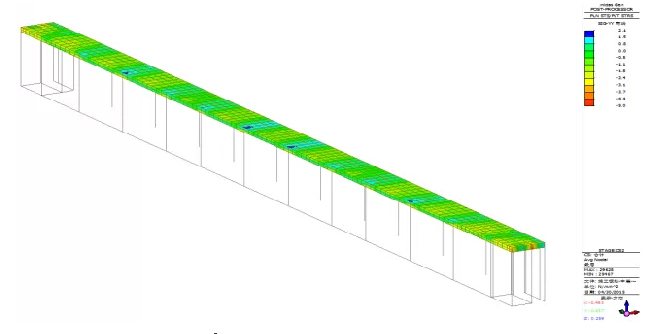

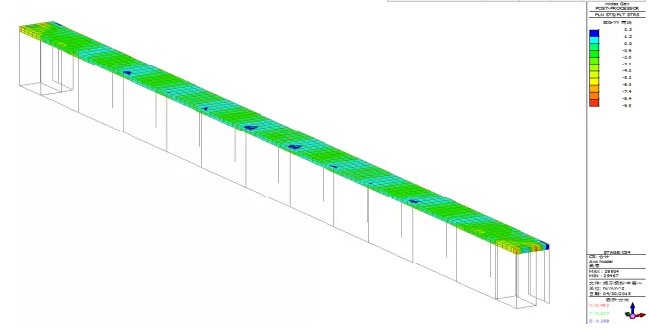

第2階段拱下結構應力(N/mm2,沿長度方向)

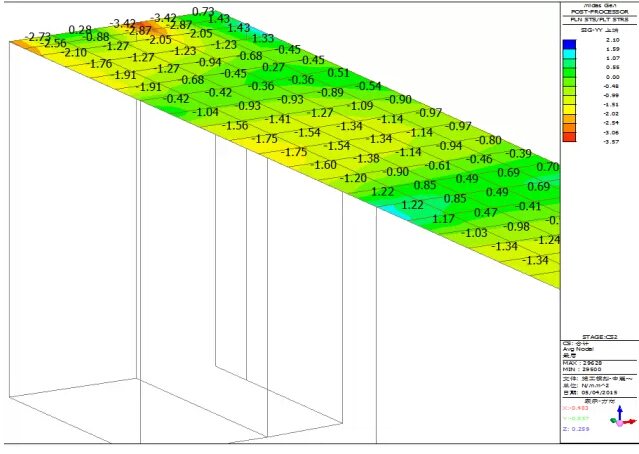

第2階段拱下結構應力(N/mm2,沿長度方向)-拱腳處應力放大顯示
第3階段拱下結構應力(N/mm2,沿長度方向)

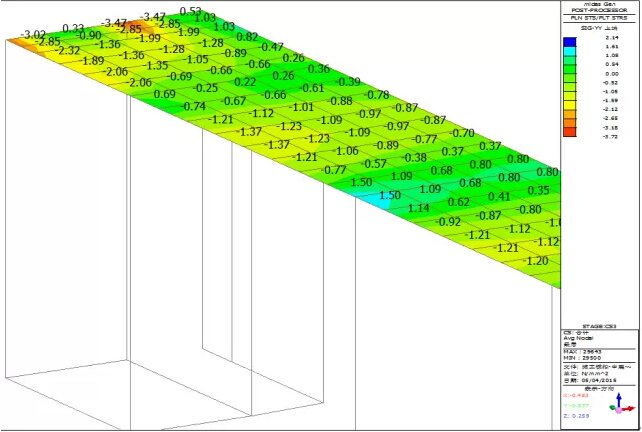

第3階段拱下結構應力(N/mm2,沿長度方向)-拱腳處應力放大顯示
第4階段拱下結構應力(N/mm2,沿長度方向)

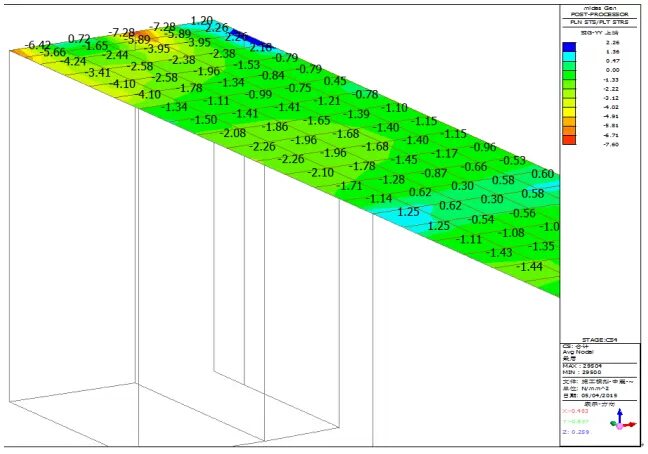

第4階段拱下結構應力(N/mm2,沿長度方向)-拱腳處應力放大顯示
第5階段拱下結構應力(N/mm2,沿長度方向)

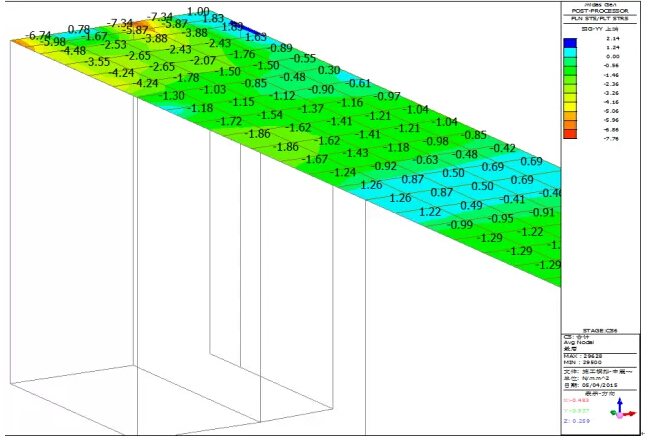

第5階段拱下結構應力(N/mm2,沿長度方向)-拱腳處應力放大顯示
小結：
1)根據分析結果，各施工階段拱下結構拱腳處應力統計如下表2所示。
表2 拱下結構拱腳處應力
|
施工階段 |
1 |
2 |
3 |
4 |
5 |
|
應力（N/mm2） |
0.98 |
-0.42 |
0.69 |
-1.34 |
-1.30 |
2)由表2可知：預應力張拉之前，拱下結構拱腳處混凝土表現為拉應力，拉應力為0.98N/mm2;施工階段2，第一批預應力張拉，使拱下混凝土結構產生預壓，拱下結構拱腳處混凝土應力由受拉變成受壓，壓應力為0.42 N/mm2;施工階段3，上部拱桁架安裝完成后，拱下混凝土結構產生向外的推力，拱下結構拱腳處混凝土應力由受壓又變成受拉，拉應力為0.69 N/mm2;施工階段4，第二批預應力張拉，拱下混凝土結構進一步壓縮，拱下結構拱腳處混凝土應力由受拉變成受壓，壓應力為1.34 N/mm2;施工階段5，屋面板、幕墻等結構施工完成后，拱下結構拱腳處混凝土應力基本無變化，仍保持1.30 N/mm2的壓應力;
3)由計算結果可知，施工階段2~5，拱下混凝土結構應力拉應力最大為0.7 N/mm2，遠小于混凝土抗拉強度標準值2.39 N/mm2，最終在拱下混凝土結構中建立1.30 N/mm2的壓應力。
三、結論
根據分析結果，可得出如下結論：

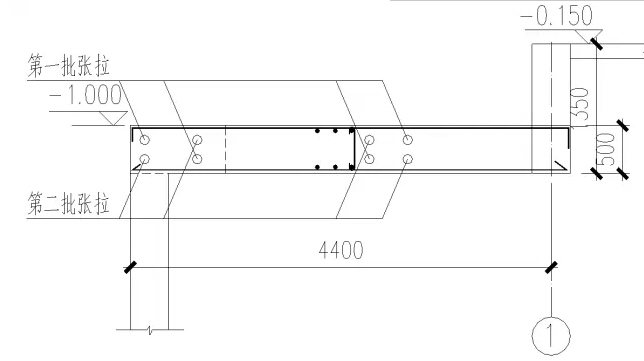

1)拱桁架支撐拆除之前，張拉第一批預應力筋(4個9孔)，拱桁架支撐拆除后，張拉第二批預應力筋(4個9孔);
2)按照此張拉方案，拱桁架下混凝土結構應力與位移均滿足規范的要求，本方案可行。

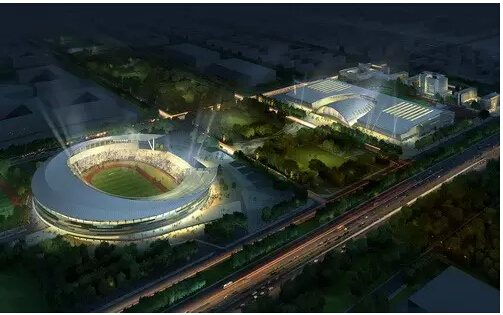

通過預應力技術對拱殼結構水平推力的處理，使其空間更大，造型更優美。相信河北奧體中心建成后，勢必會成為石家莊市的城市新地標，也將改變河北體育基礎設施特別是標志性體育場館嚴重落后的現狀。體育場與周邊城市空間將更加協調，展現“綠色、科技、人文”的時代特點，又能體現出河北人民勇于進取，健康和諧的社會氛圍。
