本篇文章內(nèi)容由[中國幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：

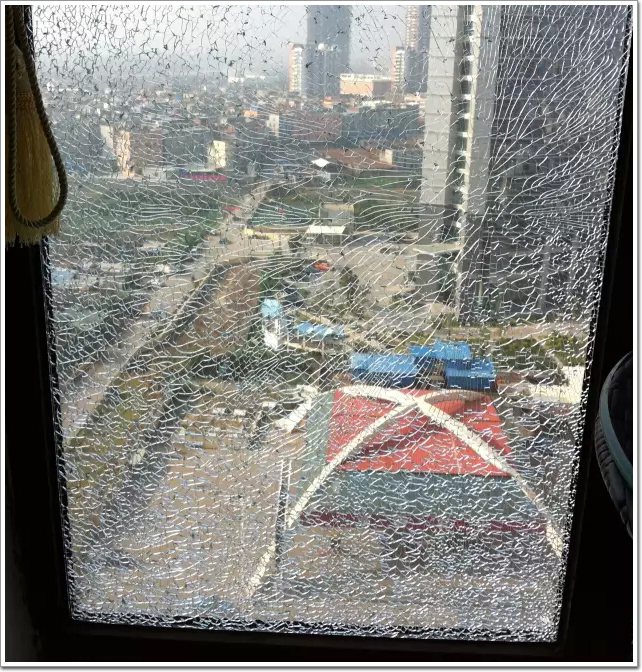

玻璃破碎后，其破碎起始點呈現(xiàn)典型的“蝴蝶斑”狀，見下圖。從其厚度方向觀察可以清楚地看到在厚度方向中間有一結石存在,則可以斷定該玻璃的破碎是由于
鋼化玻璃“自爆現(xiàn)象”引起的，不屬于外力破壞。
鋼化玻璃自爆是由于生產(chǎn)鋼化玻璃的原片內(nèi)部存在一些結石而導致的鋼化玻璃破碎的現(xiàn)象。在鋼化玻璃自爆起始點處，會存在硫化鎳結石，這些硫化鎳結石在鋼化玻璃生產(chǎn)過程中會把高溫晶態(tài)(α-NiS)“凍結”并保留到常溫下。
由于這種高溫晶態(tài)在常溫狀態(tài)下并不穩(wěn)定，會隨著時間逐步向常溫晶態(tài)(β-NiS)轉變，在轉變的同時會伴隨著一定的體積膨脹;若結石恰好存在于鋼化玻璃的張應力區(qū)(玻璃板（詞條“玻璃板”由行業(yè)大百科提供）厚度方向的中部)，則這種相變過程往往會導致鋼化玻璃突然破碎，即我們通常所說的鋼化玻璃“自爆”現(xiàn)象。一般情況下，由于原片玻璃的原因鋼化玻璃都存在一定的自爆率，從技術角度出發(fā), 可以通過控制玻璃原片質(zhì)量或進行二次熱處理可大大降低鋼化玻璃自爆率, 但無法完全消除鋼化玻璃的自爆。
一般情況下，當鋼化玻璃受外力沖擊而破碎時，比如小石子飛濺等，在玻璃的引爆點“蝴蝶斑”處會發(fā)現(xiàn)玻璃受沖擊的表面不光滑，有一些玻璃粉末和小坑，這是因為玻璃受外力帶來的能量所致。而自爆的鋼化玻璃在引爆點處內(nèi)外表面卻很光滑。
