工程裙樓位置為構件式玻璃幕墻，幕墻系統見光位采用(8+1.52PVB+8)+12A+10中空夾膠鋼化Low-e玻璃，層間采用6+1.14PVB+6夾膠鋼化玻璃。依據風洞試驗報告在立面上劃分低風壓區及高風區,相應的節點處理，分成低風壓區及高風區兩種系統，在充分保證結構安全及幕墻基本性能的前提下，控制工程成本。見圖4~6。
圖4 不同風壓在立面分布示意圖

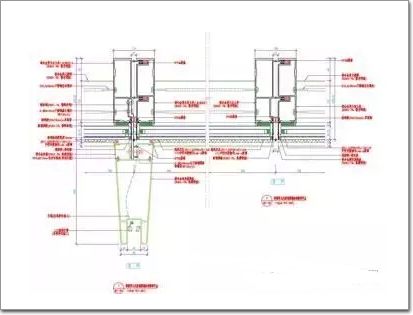

圖5 裙樓低風壓區(純鋁)及高風壓區(加方鋼)橫剖節點
圖6 裙樓1-6層豎剖過樓層處鋁板上有水槽節點 (主體結構為混凝土梁)
3.2 主入口球形體玻璃幕墻
主入口球體幕墻玻璃板塊都是等腰三角形，等腰三角形底邊邊長約3000mm,三角形高度約2700mm。玻璃配置：(8+1.52PVB+8)+12A+8中空夾膠鋼化Low-e玻璃，主龍骨采用200×100×10mm鋼方管(氟碳噴涂);次龍骨100×100×5mm鋼方管(氟碳噴涂（詞條“噴涂”由行業大百科提供）)，橢圓形玻璃盒幕墻位置圖及效果見圖7，8。龍骨節點見圖9,10。
圖7 主入口球形體玻璃幕墻位置圖
圖8 球體幕墻室內側效果圖
圖9 球體幕墻次龍骨節點圖
圖10 球體幕墻主龍骨節點圖
3.3 塔樓單元式幕墻
塔樓標準層高度為4.3m，采用單元式幕墻，幕墻橫向為明框形式，豎向為明隱結合形式。單元式幕墻見光位玻璃(低風壓區)：(8+1.52PVB+8)半鋼化夾膠+12A+10中空鋼化Low-e玻璃，見光位玻璃(高風壓區)：(8+1.52PVB+8)半鋼化夾膠+12A+12中空鋼化Low-e玻璃，凹槽位置采用3mm厚鋁單板(外表面氟碳噴涂處理)，層間梁位玻璃采用6+1.14PVB+6mm厚鋼化夾膠玻璃。塔樓單元式幕墻的區位圖、效果圖、節點圖如圖11~15所示。
圖11 塔樓單元式玻璃幕墻層間結構效果圖
圖12 塔樓單元式玻璃幕墻效果圖
圖 13 塔樓單元式幕墻單元板塊CAD三維實體圖
圖14 塔樓單元式幕墻橫剖節點圖
圖 15 塔樓單元式幕墻標準豎剖節點圖
4 幕墻結構計算（詞條“幕墻結構計算”由行業大百科提供）分析與核算
4.1 設計數據
(1)基本參數取值
地面粗糙度類別：A類
基本風壓：W0=0.8kN/㎡(50年一遇)
抗震設防烈度：7度
地震加速度：0.15g
地震影響系數αmax=0.12
(2)風荷載取值
