1、技術領域
新型技術涉及一種防盜鎖芯，具體的說，涉及一種帶防撬鎖珠的鎖芯及其鑰匙，屬于鎖具技術領域。
2、背景技術
在日常生活的各個領域，鎖具都是保障財物安全的必需品，其安全程度對人們的生活至關重要。
一般機械鎖（詞條“機械鎖”由行業大百科提供）的鎖芯由鎖芯外殼、鎖膽、鎖珠和彈簧組成，開鎖時，鑰匙將鎖膽內的鎖珠頂起到上表面與鎖膽外圓面持平的位置，然后轉動鎖膽即可將機械鎖打開。但是，現有的一些開鎖工具可以較容易的伸入此類鎖具鎖芯的鎖孔中，將鎖膽內的鎖珠頂起到適當位置，從而轉動鎖膽將鎖打開，所以現有技術的機械鎖芯防盜性能較差。
3、新型技術
新型技術克服了現有技術中的缺點，提供了一種帶防撬鎖珠的鎖芯及其鑰匙，能夠封閉鑰匙孔，非配套的鑰匙或其它開鎖工具插入防盜鎖的鑰匙孔時不能開鎖，防撬效果好，安全性高。
為了解決上述技術問題，新型技術是通過以下技術方案實現的：
帶防撬鎖珠的鎖芯及其鑰匙，包括鎖膽、鎖芯外殼和鑰匙，鎖芯外殼兩端分別設置鎖孔和鎖桿，鎖膽設置于鎖芯外殼內，鎖膽靠近鎖桿的一端設置至少一個下鎖珠，鎖孔和下鎖珠之間設置至少一個防撬鎖珠，防撬鎖珠的長度為下鎖珠開鎖狀態時上表面所在平面和下鎖珠鎖止狀態時下端所在平面的垂直距離，鑰匙的形狀使鎖芯處于開鎖狀態時，防撬鎖珠與下鎖珠鎖止狀態時下端所在平面直接接觸。
進一步，鑰匙對應防撬鎖珠設置通孔。
進一步，鑰匙對應防撬鎖珠和下鎖珠設置為齒形。
進一步，鎖孔和防撬鎖珠之間設置至少一個下鎖珠。
與現有技術相比，新型技術的有益效果是：
新型技術在普通機械鎖的鎖芯上增加了防撬鎖珠的設計，防撬鎖珠比普通鎖珠要長，可以到達鎖孔底部，同時在鑰匙與防撬鎖珠相應的位置將鑰匙齒變為通孔。在鎖芯上鎖的狀態時，防撬鎖珠是處于非鎖止的狀態，在利用撬鎖工具撬鎖、試圖開鎖時，撬鎖工具將防撬鎖珠頂起，防撬鎖珠會突出鎖膽外圓周自動將鎖芯鎖死，以阻止鎖膽轉動，防撬鎖珠從而處于鎖止狀態，無法實現開鎖。
4、附圖說明
附圖用來提供對新型技術的進一步理解，與新型技術的實施例一起用于解釋新型技術，在附圖中：

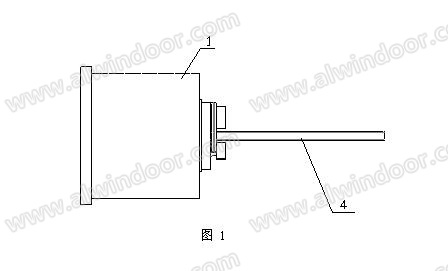

圖1是新型技術實施例1的鎖止狀態主視圖;

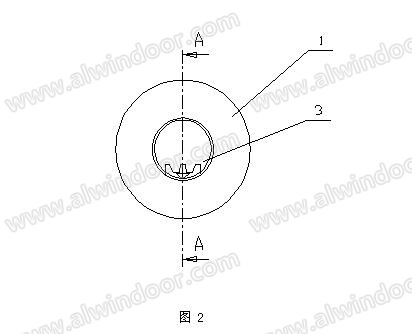

圖2是新型技術實施例1的鎖止狀態左視圖;
圖3是圖2的A-A向剖視圖
圖4是實施例1正常開鎖狀態的主視圖;
圖5是實施例1正常開鎖狀態的左視圖;
圖6是圖5的B-B向視圖
圖7是實施例1的鑰匙主視圖

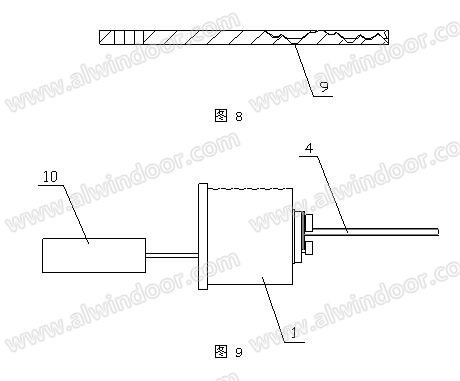

圖8是圖7的C-C向剖視圖; 圖9是實施例1非正常開鎖狀態的主視圖;
圖10是實施例1非正常開鎖狀態的左視圖
圖11是圖10的D-D向剖視圖;
圖12是新型技術實施例2的鎖止狀態主視圖
圖13是新型技術實施例2的鎖止狀態左視圖
圖14是圖13的E-E向剖視圖
圖15是實施例2正常開鎖狀態的主視圖
圖16是實施例2正常開鎖狀態的左視圖
圖17是圖16的F-F向視圖
圖18是實施例1的鑰匙主視圖
圖19是圖18的G-G向剖視圖
圖中，1——鎖芯外殼;2——鎖膽;
3——鎖孔; 4——鎖桿;
5——下鎖珠; 6——防撬鎖珠;
7——上鎖珠; 8——鑰匙;
9——通孔; 10——撬鎖工具。
5、具體實施方式
以下結合附圖對新型技術的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋新型技術，并不用于限定新型技術。
實施例1：
如圖1至3所示，新型技術的帶防撬鎖珠的鎖芯及其鑰匙，包括鎖芯外殼1、鎖膽2和鑰匙8，鎖芯外殼1兩端分別設置有鎖孔3和鎖桿4，鎖膽2固定于鎖芯外殼1內，鎖膽2靠近鎖桿4的一端設置4個下鎖珠5，4個下鎖珠5外側設置1個防撬鎖珠6，防撬鎖珠6外側再設置1個下鎖珠5，防撬鎖珠6的長度為下鎖珠5開鎖狀態時上表面所在平面和下鎖珠5鎖止狀態時下端所在表面的垂直距離，下鎖珠5處于鎖止狀態和開鎖狀態，防撬鎖珠6都是與下鎖珠5鎖止狀態時下端所在平面直接接觸，下鎖珠5和防撬鎖珠6上方設置有上鎖珠7，鑰匙8對應防撬鎖珠6設置通孔9(參閱圖7)。
當新型技術在鎖止狀態時，防撬鎖珠6處于開啟位置，其它下鎖珠5則處于鎖止位置，鎖膽2不能轉動;參閱圖4至圖8，在插入鑰匙8開鎖時，由于鑰匙8對應防撬鎖珠6的位置為通孔9，防撬鎖珠6與鎖膽2沒有發生相對的位移，仍處于開啟位置，而其它下鎖珠5則移動至開啟位置，可以順利轉動鎖膽2開鎖。
參閱圖9至圖11，當使用撬鎖工具10開鎖時，只要一插入撬鎖工具10，防撬鎖珠6就會向鎖膽2外圓外突出，移動至鎖止位置，阻止鎖膽2轉動，即使撬鎖工具10將其它下鎖珠5移動至開啟位置，也無法轉動鎖膽2以達開鎖目的。
實施例2：
本實施例與實施例1大致相同，相同之處不再贅述，其區別在于：
如圖12至14，本實施例設置2個防撬鎖珠6，防撬鎖珠6靠近鎖桿4處設置1個下鎖珠5， 2個防撬鎖珠6之間設置2個下鎖珠5，另一個防撬鎖珠6外側設置1個下鎖珠5。
參閱圖15至圖19，在插入鑰匙8開鎖時，由于鑰匙8對應2個防撬鎖珠6的位置設有2個通孔9，防撬鎖珠6與鎖膽2沒有發生相對的位移，仍處于開啟位置，而其它下鎖珠5則移動至開啟位置，則可以順利轉動鎖膽2開鎖。
實施例3：
本實施例與實施例1大致相同，相同之處不再贅述，其區別在于：
鑰匙8對應防撬鎖珠6和下鎖珠5設計為齒形，開鎖狀態時，防撬鎖珠6與下鎖珠5鎖止狀態時下端所在平面直接接觸。
最后應說明的是：以上僅為新型技術的優選實施例而已，并不用于限制新型技術，盡管參照實施例對新型技術進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，但是凡在新型技術的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在新型技術的技術范圍之內。
