2施工方案模擬的應用
關鍵詞：三維可視化建造、施工模擬動畫
BIM技術能夠將施工方案進行模擬對比，為選取符合實際情況的施工方案提供決策依據;

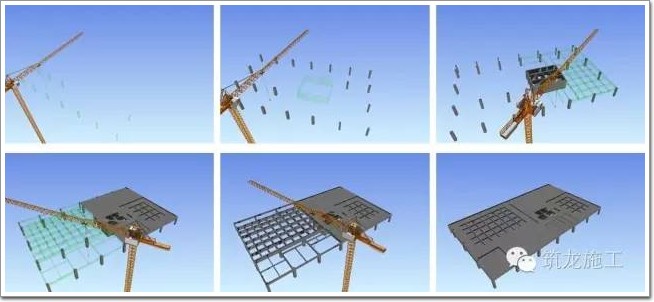

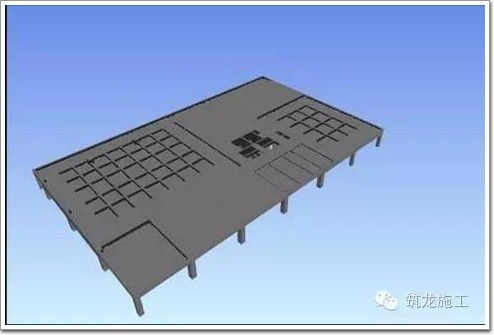

014D施工模擬
02技術交底

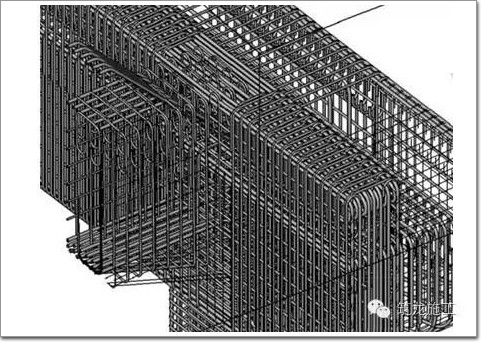

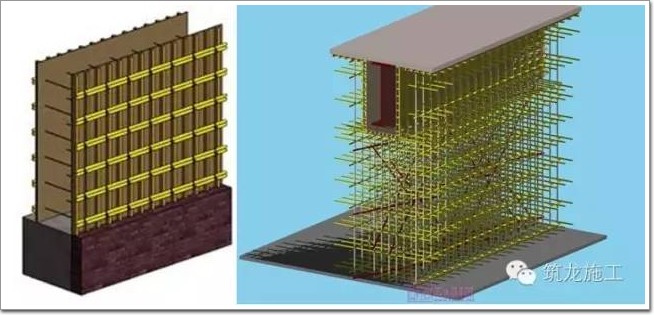

模架技術交底、鋼筋（詞條“鋼筋”由行業大百科提供）平法技術交底歷來是技術交底的難點，由于體系復雜難以用口頭敘述和二維平面的形式向工人闡述該分部工程的技術控制要點、難點。
BIM技術不僅能直觀的看到三維模型，還能精確的統計出像腳手架、模板、鋼筋等復雜分部工程的工程量，為成本控制、進度控制、質量控制提供可靠依據。
3施工圖審查的應用
關鍵詞：碰撞檢查

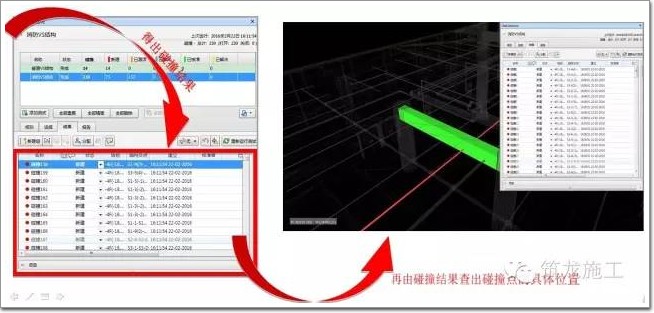

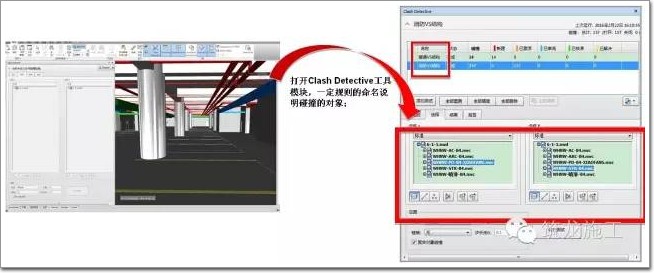

碰撞檢查是BIM非常實用的功能，本次講解將以用Navisworks的Clash Detective工具模塊在一個真實的項目中碰撞檢查在施工圖審查中的作用;

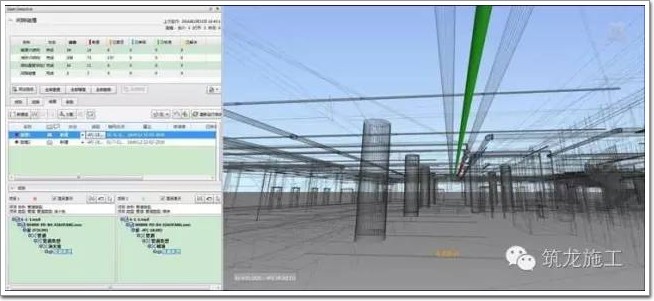

01碰撞檢查

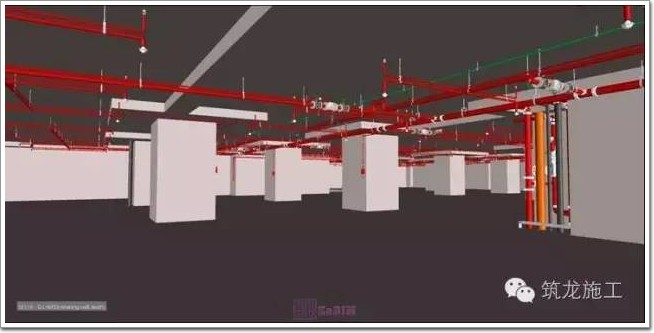

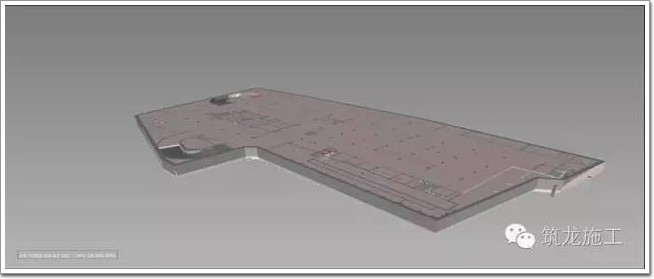

該項目為一個地下一層的地下室車庫的BIM模型，在利用核心建模軟件Revit建模的時候遵循了一定的建模規則，分為了建筑Architecture、結構Structure、(消防、暖通)設備MEP幾個專業;在Navisworks平臺中進行了合并。
02三維審圖

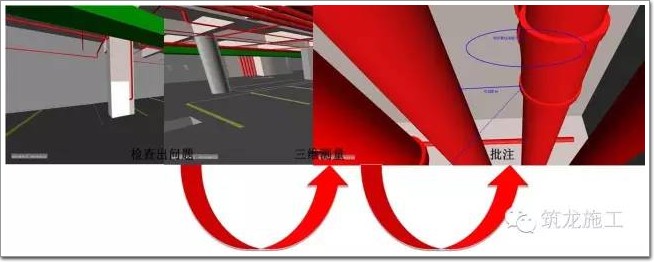

三維施工審查較碰撞檢查需要人工對BIM模型進行校審，可利用測量工具和批注工具對施工圖發現的問題進行標注。
4深化設計的應用
關鍵詞：鋼結構、幕墻、磚砌體、管線綜合布局
深化設計是利用BIM三維可視化功能，對復雜的技術節點利用科學的手段進行深化，使得整個技術節點具備可操作、可協調、可溝通。
01鋼結構深化設計

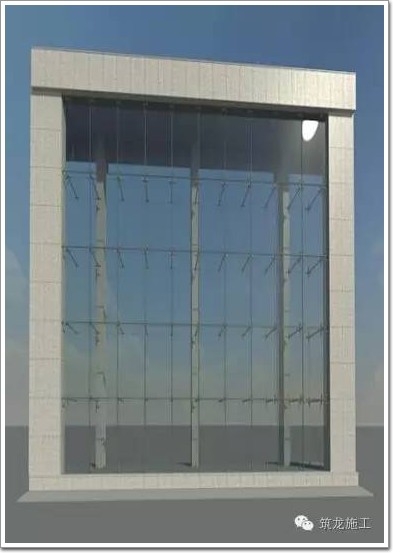

02幕墻深化設計

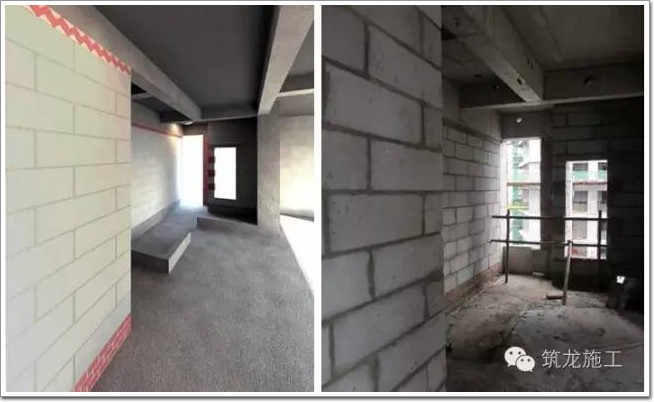

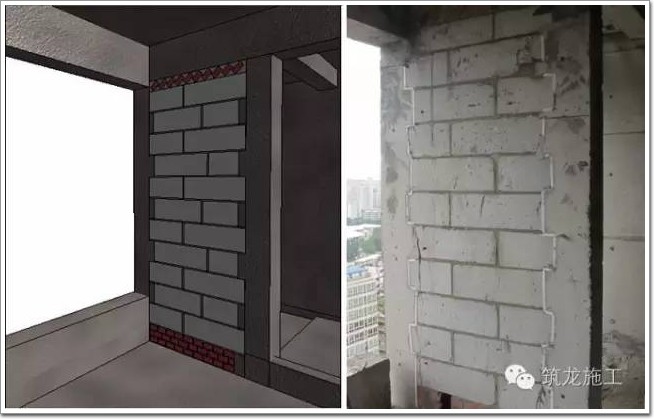

03磚砌體深化設計

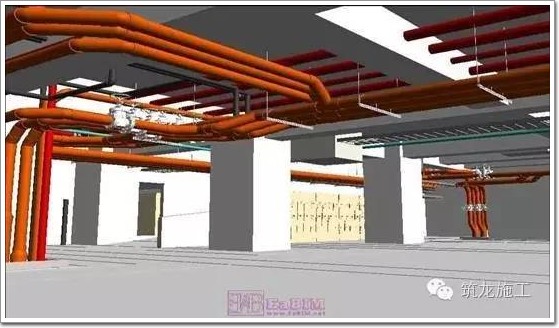

04管線綜合布局深化設計
