型材擠壓、時(shí)效成化

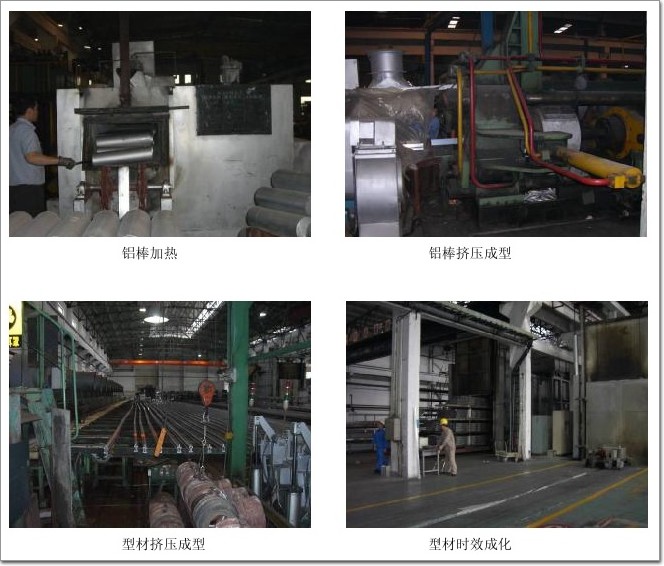

鋁棒成型后，就可送到型材擠壓線上了，型材擠壓機(jī)首先會(huì)對(duì)鋁棒進(jìn)行加溫，到適當(dāng)溫度后，就送入擠壓機(jī)口進(jìn)行擠壓，通過不同的模具可以擠壓出不同斷面（詞條“斷面”由行業(yè)大百科提供）的型材。剛剛擠壓出來的型材是沒有強(qiáng)度的，在定尺斷料后，需要送入時(shí)效爐進(jìn)行 4~8小時(shí)的時(shí)效成化，增加強(qiáng)度。
表面處理
型材成型具有一定強(qiáng)度時(shí)，即可進(jìn)行表面處理，四種表面處理方式中粉末噴涂、氟碳噴涂（詞條“氟碳噴涂”由行業(yè)大百科提供）的原理是基本一致的;陽極氧化、電泳的基本原理一致。

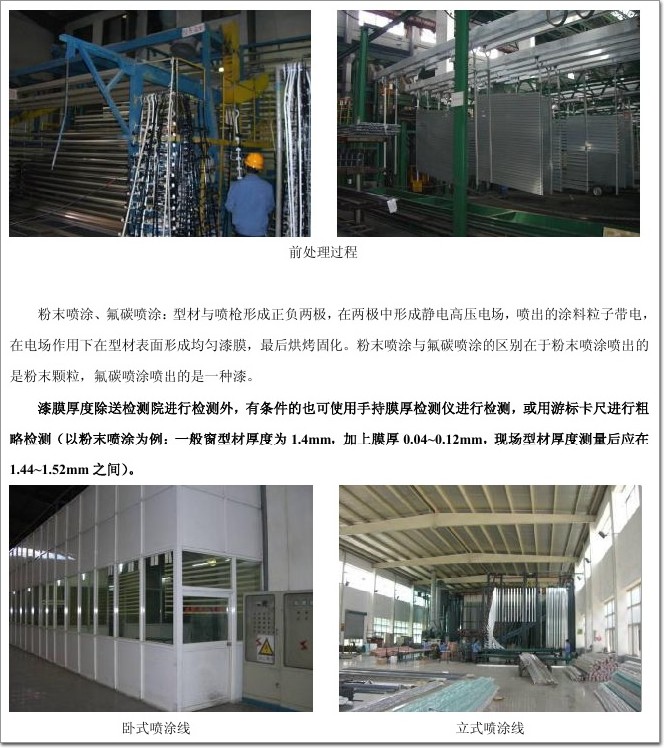

在所有的表面處理前，都需要進(jìn)行前處理，前處理的作用：清除型材表面擠壓過程中的灰塵、污垢、油脂、手印等，裸露出純潔的金屬基體（詞條“基體”由行業(yè)大百科提供）。

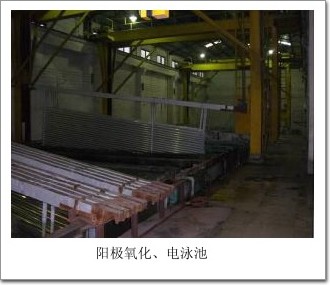

陽極氧化：把型材置于電解質(zhì)溶液中，利用電解作用，使其表面生成氧化膜（詞條“氧化膜”由行業(yè)大百科提供）;將氧化后的型材置于無機(jī)鹽電解質(zhì)溶液中進(jìn)行電解，使溶液中的金屬離子滲入到氧化膜針孔中，從而使氧化膜著色;最后封孔，封閉陽極氧化產(chǎn)生的氧化膜孔隙，提高膜層防污染、抗腐蝕性能。
電泳：將陽極氧化后的型材置于熱固化水溶性丙烯酸透明樹脂（詞條“樹脂”由行業(yè)大百科提供）漆溶液中，在電場作用下，帶負(fù)電荷的涂料粒子向型材移動(dòng)，形成漆膜;最后烘烤固化。
二、玻璃
1、玻璃配置說明
鋁合金門窗面積最大的部分即為玻璃，由于保溫節(jié)能要求，上海地區(qū)住宅鋁合金門窗均已要求使用雙層中空玻璃（詞條“雙層中空玻璃”由行業(yè)大百科提供），最低中空玻璃（詞條“中空玻璃”由行業(yè)大百科提供）配置要求為 5+6A+5。根據(jù)不同的建筑結(jié)構(gòu)類型、窗墻比等，通過節(jié)能計(jì)算，不同項(xiàng)目需要配置不同的中空層厚度、玻璃厚度。
根據(jù)不同窗型、開窗面積大小、通過力學(xué)計(jì)算，同一個(gè)項(xiàng)目中，不同窗型可能需要配置的玻璃厚度各不相同，一般而言玻璃面積越大，玻璃厚度要求越高。

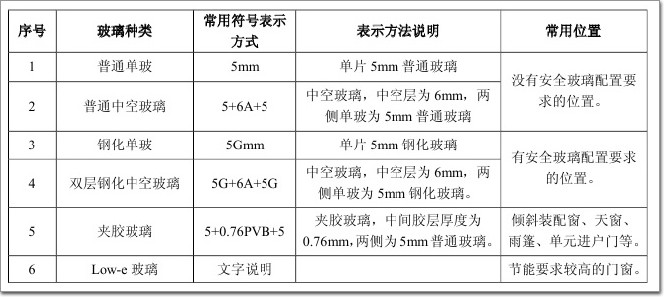

住宅門窗常用的玻璃按形式可分為普通玻璃、鋼化玻璃（詞條“鋼化玻璃”由行業(yè)大百科提供）、夾膠玻璃、鍍膜玻璃等，其常用表示方法及常用位置見下表：
2、玻璃原片
上海地區(qū)目前常用的玻璃品牌“耀皮”、“長江”指的均為玻璃原片品牌，即普通單玻的品牌，所有鋼化、夾膠、low-e、鍍膜等玻璃后續(xù)加工過程均在玻璃深加工單位完成，現(xiàn)在能完成以上加工能力的玻璃深加工廠較多，鋁合金門窗廠家一般均向指定廠家購買原片，然后到自己常合作的玻璃深加單位加工。
目前，上海萬科指定的原片品牌為“長江”，主要考慮到其性價(jià)比最高;“耀皮”玻璃雖好，但價(jià)格較為昂貴。
3、玻璃深加工周期
由于玻璃原片的質(zhì)量較有保障，玻璃原片的生產(chǎn)過程在這里我們就不做詳細(xì)介紹了。在玻璃深加工工期中，鋼化玻璃的加工周期較長，需要 7~10天，有可能成為鋁合金門窗的關(guān)鍵路徑，因此，項(xiàng)目部除了關(guān)注玻璃的質(zhì)量外，也需要適當(dāng)關(guān)注玻璃的加工情況。
4、安全玻璃
安全玻璃指鋼化玻璃、夾膠玻璃以及由他們組成的玻璃。所有安全玻璃均需要安全玻璃標(biāo)志，一般為3C標(biāo)志。如為中空玻璃，要求兩層玻璃均鋼化才為安全玻璃，且兩塊玻璃都須打上3C標(biāo)志。如圖：

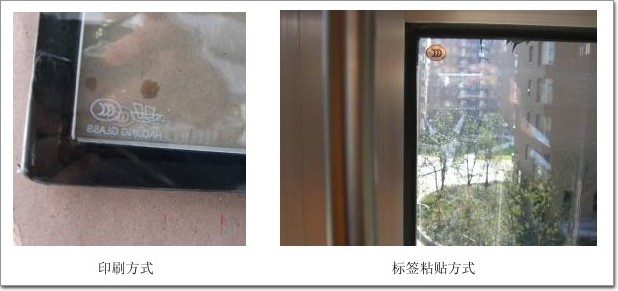

安全玻璃標(biāo)志處理方式：
一種為應(yīng)用絲網(wǎng)印刷方式直接印刷于玻璃表面，此方式需要進(jìn)行高溫處理，一般應(yīng)用于鋼化玻璃表面，也是加工廠便于生產(chǎn)提高效率的方式;另一種為標(biāo)簽粘貼式，此種方式應(yīng)用于普通夾膠玻璃比較多，因夾膠玻璃加工時(shí)的高溫?zé)o法達(dá)到絲網(wǎng)印刷溫度，因此，一般普通夾膠玻璃沒有絲網(wǎng)印刷的 3C標(biāo)志，只有鋼化夾膠的玻璃有絲網(wǎng)印刷 3 C標(biāo)志。按照國家規(guī)范要求，夾膠玻璃屬于安全玻璃，應(yīng)配置安全玻璃標(biāo)志，而往往大多數(shù)普通夾膠玻璃沒有此類標(biāo)志，因此在采購時(shí)需明確要求普通夾膠玻璃應(yīng)粘貼 3C標(biāo)志。
同時(shí)，因小業(yè)主越來越關(guān)注于玻璃的 3C標(biāo)志，為避免玻璃安裝時(shí)壓線、密封膠將 3C標(biāo)志遮蓋住，應(yīng)要求廠家將標(biāo)志離開玻璃角部一段距離印刷。
常用的有安全玻璃配置要求的位置有如下幾個(gè)：
a) 玻璃面積≥1.5㎡
b)落地窗底邊距最終裝修面≤500mm的窗
c)7層及 7層以上外開窗扇
d)傾斜裝配窗、天窗需配置夾膠鋼化玻璃
e)易受沖擊、撞擊的位置，如所有門、落地固定玻璃等。
5、鋼化玻璃
鋼化玻璃生產(chǎn)過程
玻璃的鋼化加工過程：先將玻璃按尺寸要求裁切完成，然后送入鋼化爐中,鋼化爐將玻璃加熱至 650℃，然后急速冷卻(風(fēng)冷)的一個(gè)過程，使其內(nèi)部結(jié)構(gòu)發(fā)生變化，形成鋼化。現(xiàn)在常說的半鋼化玻璃的加工過程沒有急速冷卻這一過程，而是在常溫中自然冷卻，其表面應(yīng)力強(qiáng)度低于鋼化玻璃，抗拉抗壓強(qiáng)度低，破碎后性狀與普通玻璃相同，不能作為鋼化玻璃使用。
上一頁123456789下一頁
