現代城市建筑，特別是跨度大，樓層高的建筑，可以說離不開鋼結構的“身體”和幕墻的“外衣”，幕墻我們的同仁們都是輕車熟路，但在深化設計的過程中，難免會遇到需要了解建筑設計結構圖的時候，那么鋼結構會不會難到我們呢?今天中國幕墻網ALwindoor.com為您分享《一分鐘看懂鋼結構圖》，助您快速入門!首先鋼結構是由鋼制材料組成的結構，是主要的建筑結構類型之一。結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接。因其自重較輕，且施工簡便，廣泛應用于大型廠房、場館、超高層等領域。
★ 鋼結構圖
※ 鋼結構
由型鋼連接而成的結構物，例如：鋼梁、鋼屋架、鋼塔架、鋼腳手架等。
※ 鋼結構圖
用來表示鋼結構的圖樣。
※ 型鋼
型鋼是由鋼廠按照標準規格軋制而成的鋼材，其斷面（詞條“斷面”由行業大百科提供）形狀如尺寸是定型的，例如：角鋼（詞條“角鋼”由行業大百科提供）、工字鋼、槽鋼等。

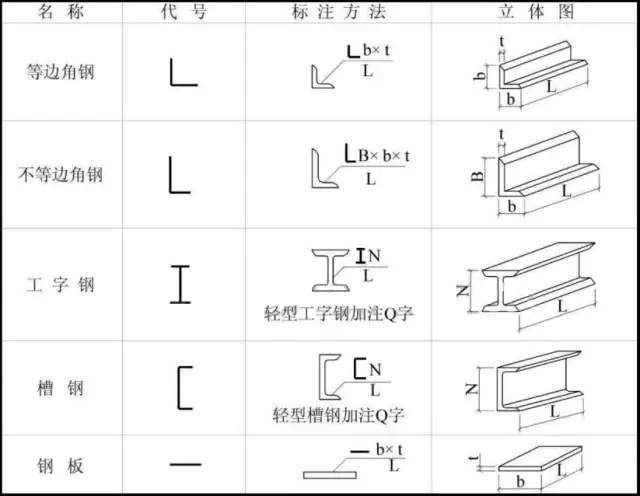

★ 型鋼的代號及標注
★ 鋼結構中型鋼的連接方法
※ 焊接
※ 鉚接
※ 螺栓連接
一、焊接
將被連接的型鋼在連接部位加熱使其和焊條熔化，凝結后成為不可分割的整體。
1、焊縫類型及其符號
※ 坡口焊縫
※ 貼角焊縫
※ 塞焊縫

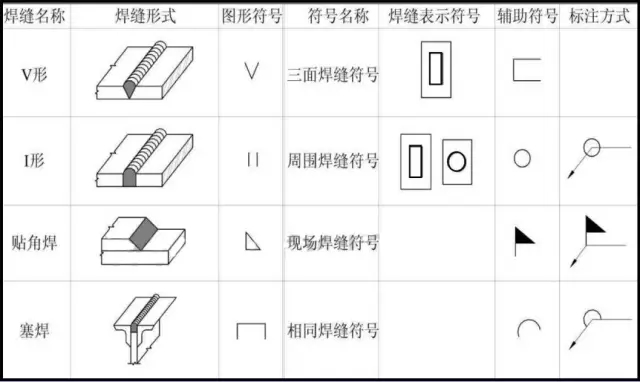

★ 焊縫的圖形符號和輔助符號
2、焊縫的標注
在鋼結構圖中，必須把焊縫的位置、形式、尺寸和輔助要求標準清楚。

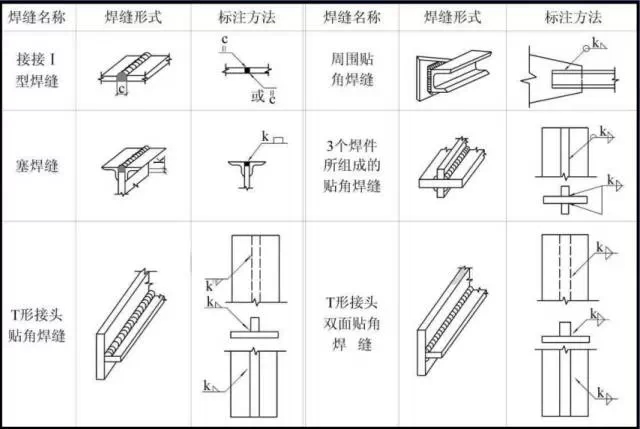

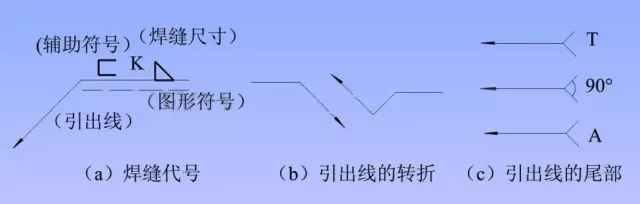

★ 焊縫的標注方法
★ 焊縫不連續時的畫法及標注
當焊縫分布不連續時，可見焊縫宜在焊縫處加中實線，不可見焊縫加細柵線

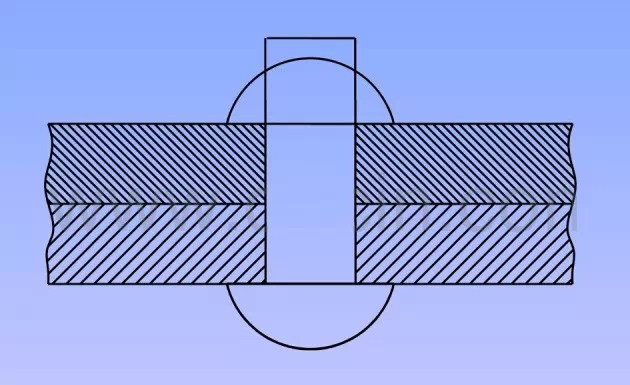

二、鉚接
用鉚釘將兩塊或兩塊以上的鋼板連接在一起
★ 鉚接分類
※ 工廠連接
※ 現場連接

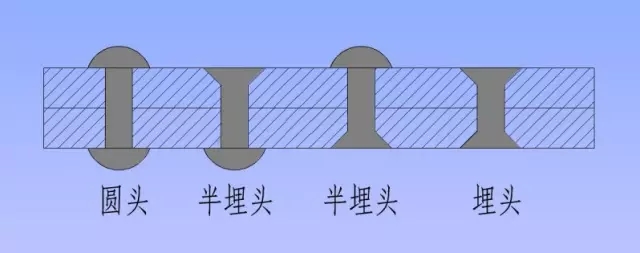

★ 鉚釘類型

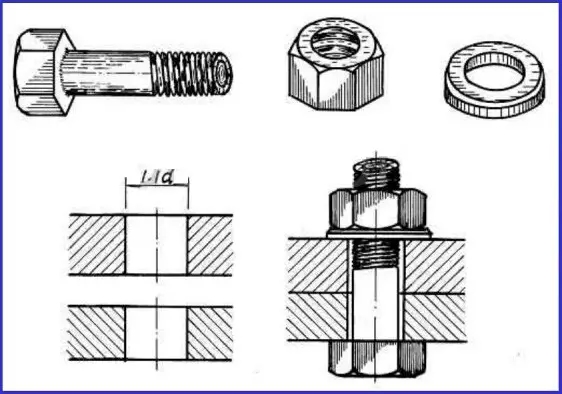

三、螺栓連接
※ 焊接和鉚接都是不可拆卸的連接，螺栓連接是可拆卸的連接
※ 連接方法

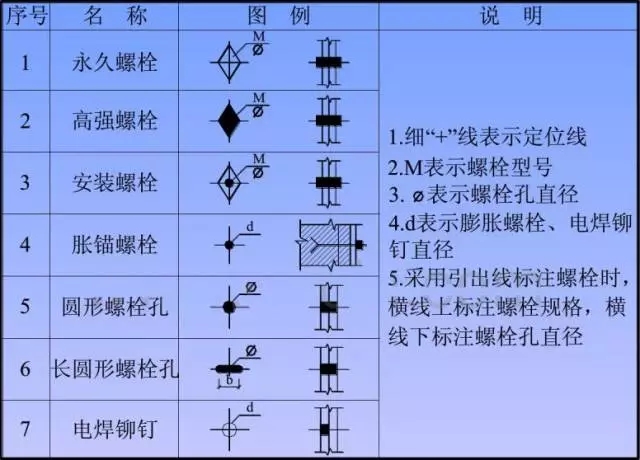

★ 螺栓、孔、電焊鉚釘圖例
鋼梁結構圖
概述
鋼梁常用于大、中跨度橋梁中
鋼梁的種類
※ 鋼板梁
※ 鋼桁梁

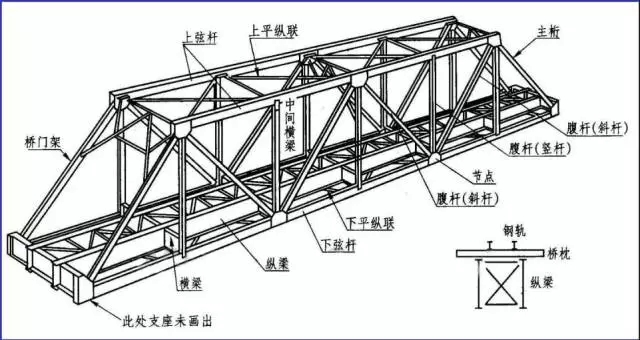

★ 下承式簡支栓焊梁
★ 鋼梁結構圖的內容
※ 設計輪廓圖
※ 節點圖
※ 桿件（詞條“桿件”由行業大百科提供）圖
※ 零件圖

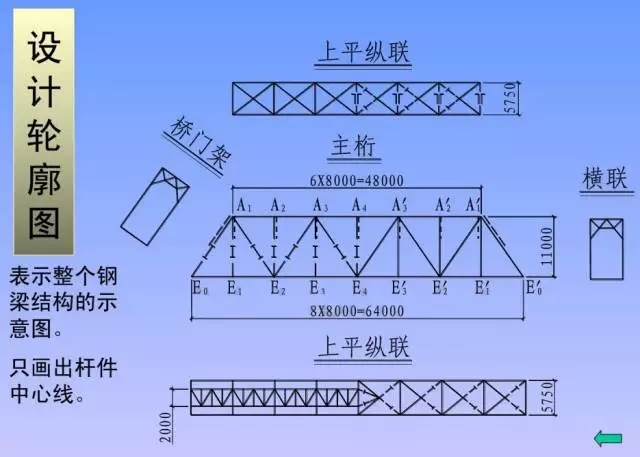

★ 設計輪廓圖
★ 節點圖

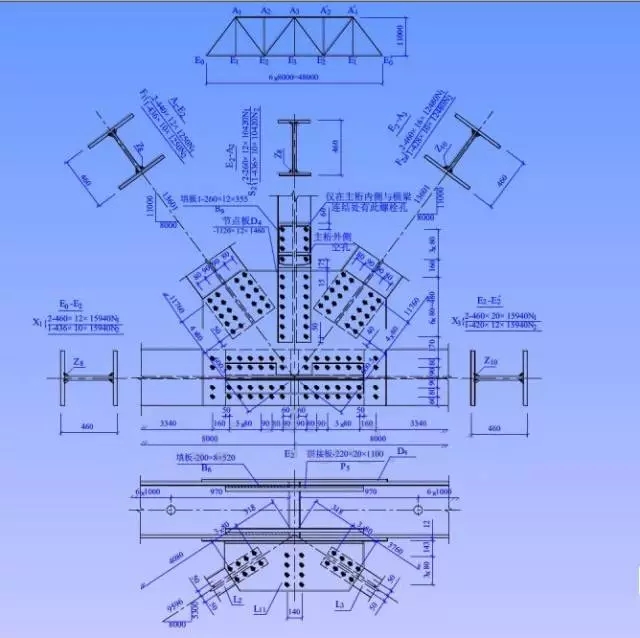

★ 節點構造圖

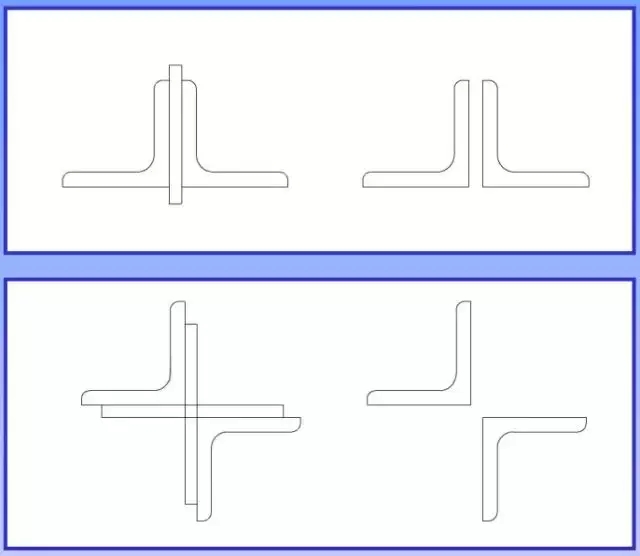

★ 拼接板、填板的拼裝

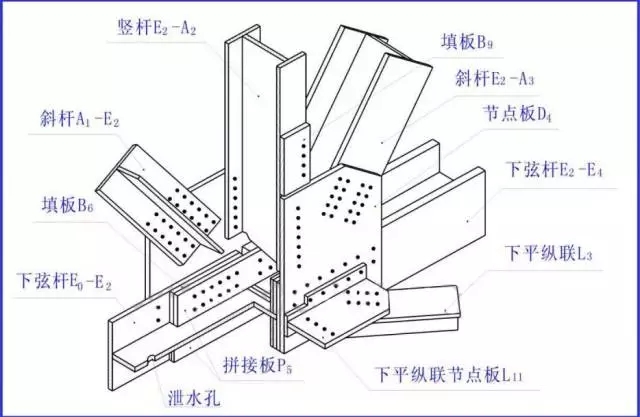

★ 立體圖

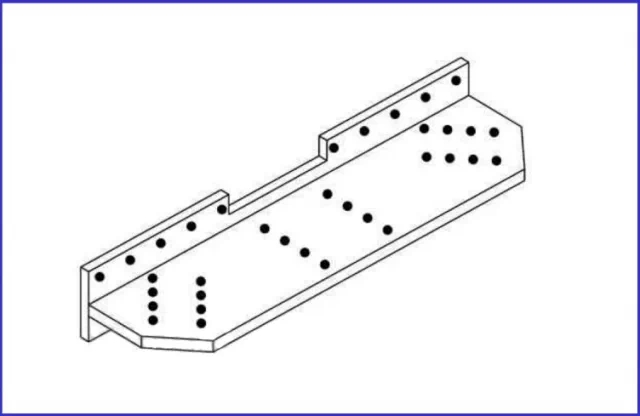

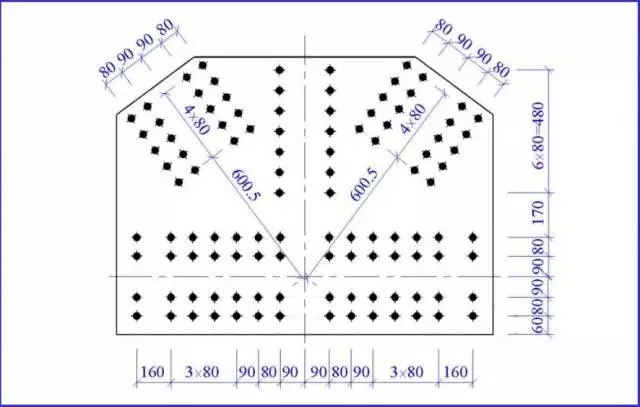

★ 節點板詳圖

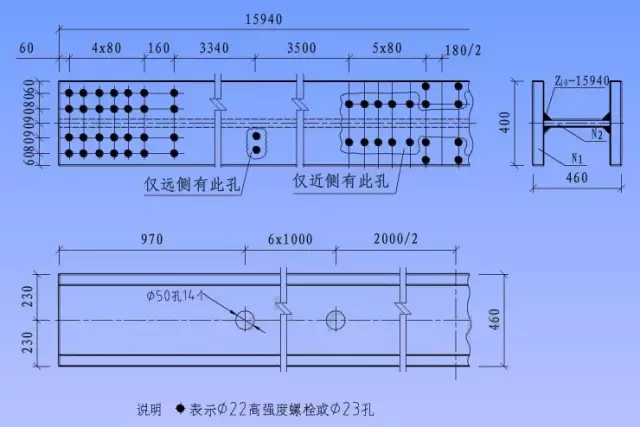

★ 桿件圖

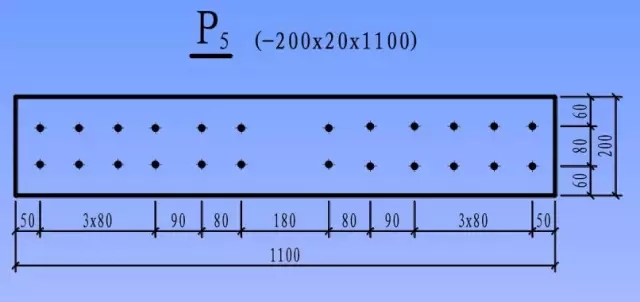

★ 零件圖
鋼屋架結構圖
概述
※ 鋼屋架
※ 鋼屋架結構圖
屋架簡圖、屋架詳圖(包括節點圖)、桿件詳圖、連接板（詞條“連接板”由行業大百科提供）詳圖。
★ 屋架簡圖
※ 屋架簡圖又稱屋架示意圖、屋架桿件幾何尺寸簡圖。
※ 比例：1：100、1：200
※ 單線條表示，桿件長度直接注在單線條旁邊。
★ 屋架詳圖
※ 圖樣：立面圖，上弦實形輔助投影，剖面斷面圖。
※ 比例：兩種比例：
桿件軸線采用較小比例(1：20，1：15)
節點板、桿件、斷面采用較大比例(1：10，1：5)
※ 圖線：可見輪廓線——中實線
不可見輪廓線——中虛線
★ 桿件拼接

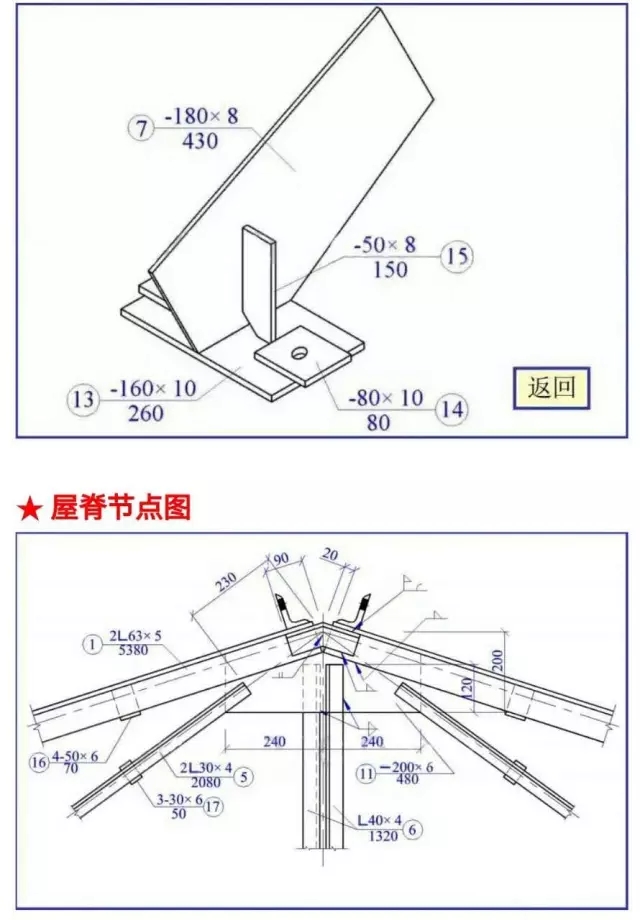

★ 支座節點圖
