G20杭州國際博覽中心超大規格球形玻璃幕墻解決方案

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　項目地址：杭州市蕭山區錢江世紀城

　　建筑面積：850000㎡

　　幕墻面積： 320000㎡

　　幕墻施工：浙江中南幕墻股份有限公司

　　幕墻顧問：弗思特工程咨詢有限公司

　　建筑設計：北京市建筑設計研究院、杭州市建筑設計研究院

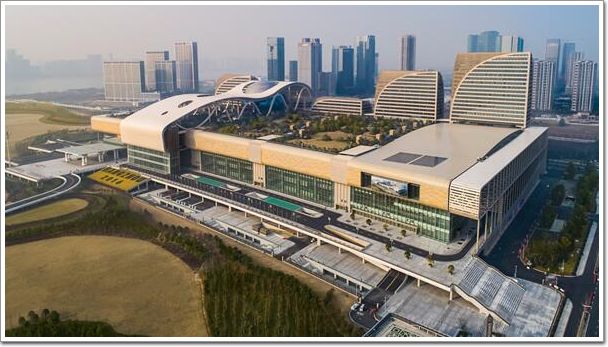

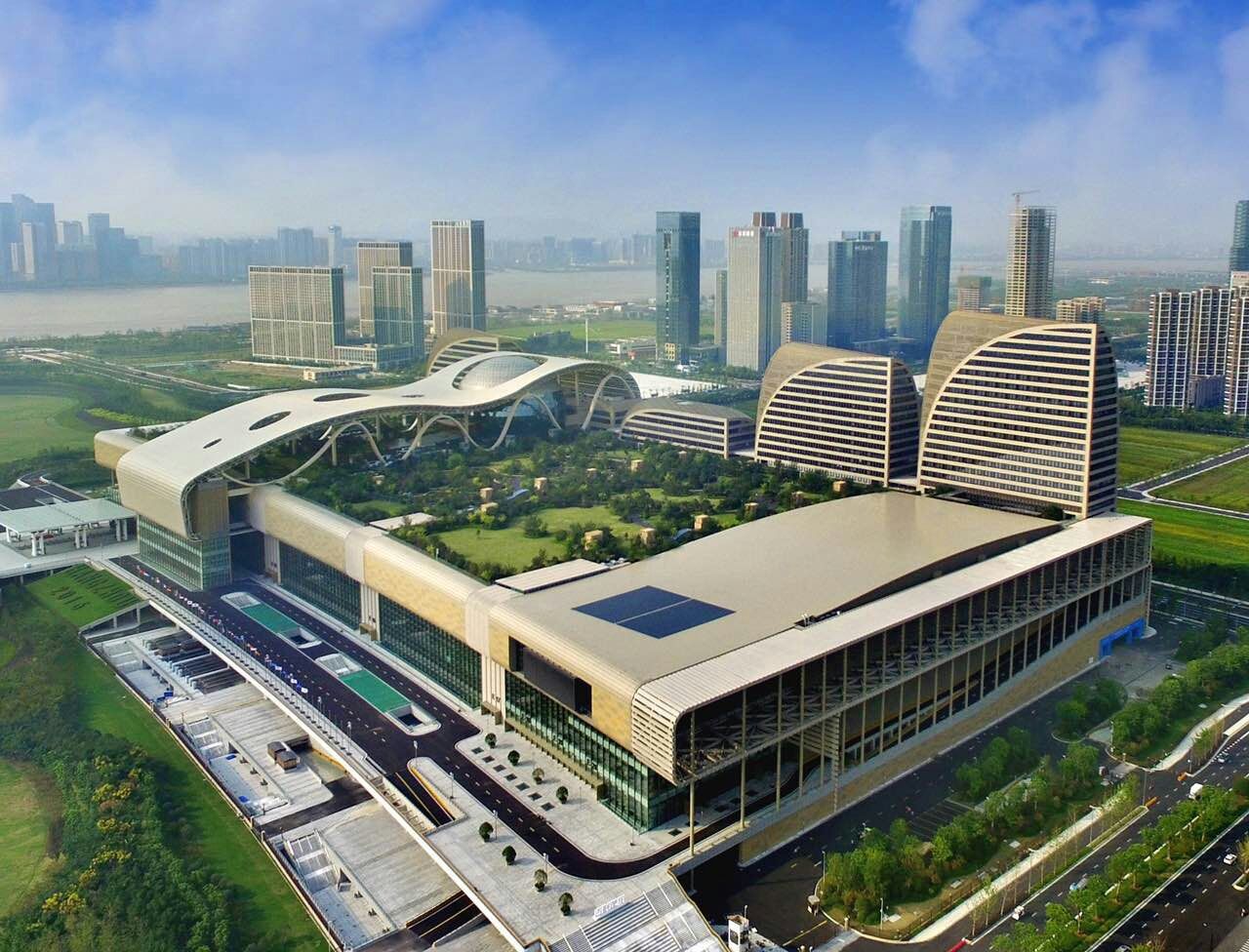

　　杭州國際博覽中心坐落于錢塘江南岸、錢江三橋以東的蕭山區錢江世紀城，與奧體中心共同組成杭州奧體博覽中心。博覽中心于2009年開工建設，于2016年10月正式投入使用。

　　杭州國際博覽中心總占地面積19.7公頃，建筑面積85萬平方米，主體建筑由地上5層和地下2層組成，是集會議、展覽、餐飲、旅游、酒店、商業、寫字樓等多元業態于一體的大型城市綜合體。其中會議中心面積1.8萬平方米，最大會議室10000平方米，最多可同時容納8300人，大會議廳3000平方米，配備16路同聲傳譯，滿足國際會議需求;展覽中心面積9萬平方米，可容納國際標準展位4500個，擁有全國首個最大萬米無柱多功能廳，以及配套的北辰大酒店是四星級標準酒店，為會議展覽提供周到的相應服務。

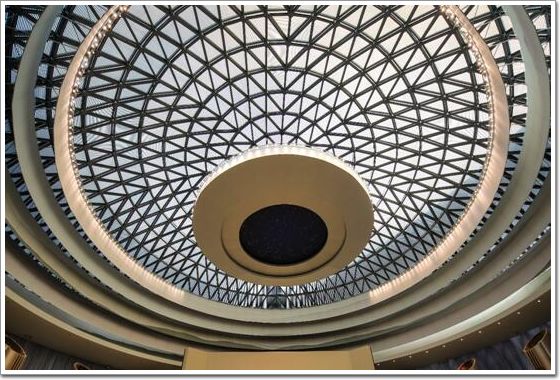

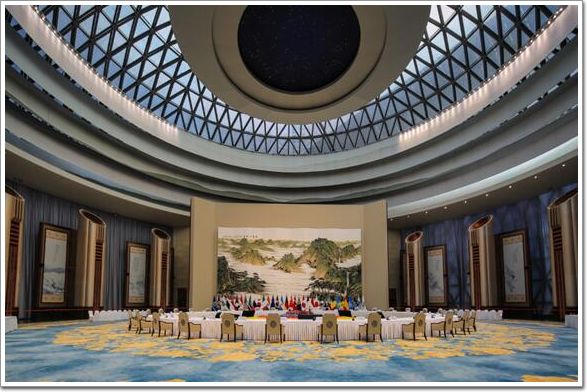

　　杭州國際博覽中心作為G20杭州峰會的主會場，成為全球目光的焦點，其中面積約2500平方米、直徑為60米的球形“城市會客廳”，用于元首的午宴廳也讓人印象深刻。恢弘高大的圓形空間，大面積的玻璃采光，穹頂正中為星空景象;中環為自然天光照亮室內空間，外環為五圈閉合疊加的水墨山水長卷，使領導人用餐時仿佛置身于大自然之中。

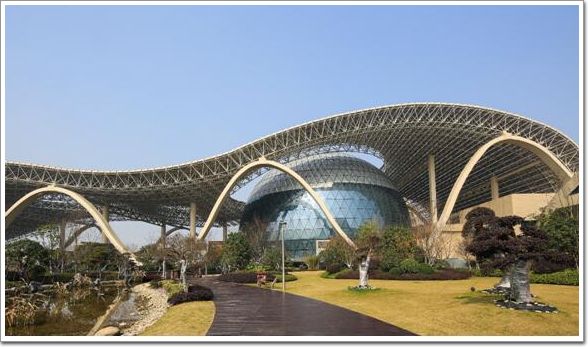

　　杭州國際博覽中心城市客廳為單層球面網殼結構（詞條“網殼結構”由行業大百科提供），球形幕墻面積6436m²，因為造型特殊，質量要求高，施工難度大，因此從設計到施工，弗思特與設計院、中建八局、江河幕墻經過一輪輪的幕墻系統選型，方案論證，最終高質量地完成了這個由近1200塊三角形玻璃組合而成的球體。

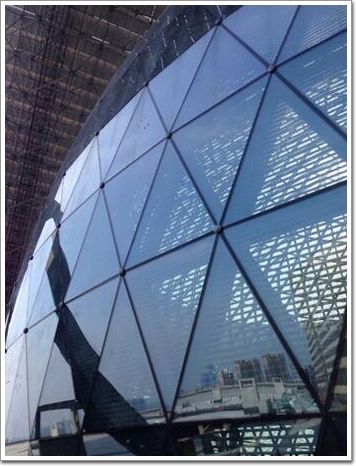

　　球形幕墻位于會展屋頂45.8米標高以上，鋁板（詞條“鋁板”由行業大百科提供）飄帶下部，直徑達到60米，球頂標高86米，近1200塊三角玻璃組成，三角玻璃分格約1.8~2.4米寬，2.6米高的三角形玻璃板（詞條“玻璃板”由行業大百科提供）塊。

　　在系統選型階段，初步方案擬采用單元體系統設計，經對比單元式與構件式采光頂系統在此處的適用性，單元體利用等壓原理，當單元體腔的氣壓與室外氣壓相等時，腔內的水能及時排出單元體，但是考慮到板塊的拼接縫有很多是豎直朝上的，無法將水在重力作用下分層排出玻璃表面，有極大的漏水隱患，且不易收集冷凝水。因此最終決定采用構件式采光頂系統。

原單元式采光頂系統

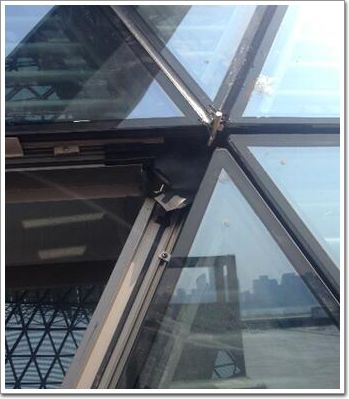

　　根據《建筑幕墻安全技術要求》第3.2條中“水平或傾斜倒掛式玻璃幕墻不得采用隱框形式 ”的規定，因此此處不能使用隱框幕墻系統，常規的明框幕墻（詞條“明框幕墻”由行業大百科提供）系統在球面上應用時，6塊玻璃在六個面上，交于同一個點上，但是在實際施工中，由于鋼結構的變形、施工的誤差等原因，此交點會不平整，且明框裝飾線條突出玻璃表面后，易導致玻璃面產生積水，因此，在必須使用明框系統的前提下，且要避免以上缺陷，最終采用半隱框構件式玻璃幕墻系統。當不通長設置裝飾線條時，裝飾扣蓋的設計方式：

方案一：裝飾扣蓋設置在交點處

方案二：裝飾扣蓋設置在分格中間靠近交點處

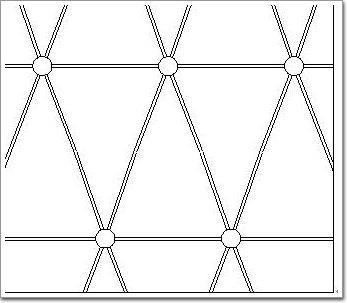

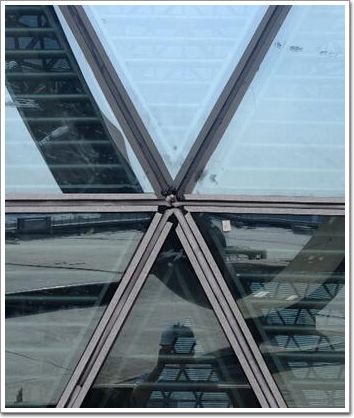

　　而當三角形玻璃加工約40°的尖角時必須要設置倒角，當玻璃均倒角后，在6塊玻璃面板的交點處則會出現不規則洞口，影響美觀。

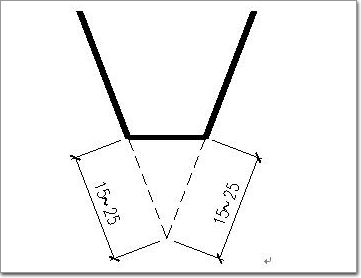

玻璃倒角示意

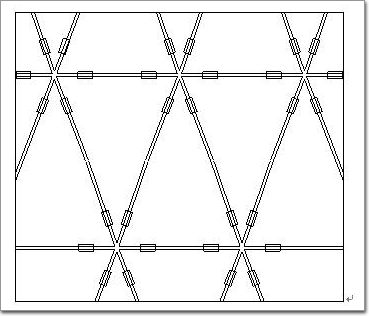

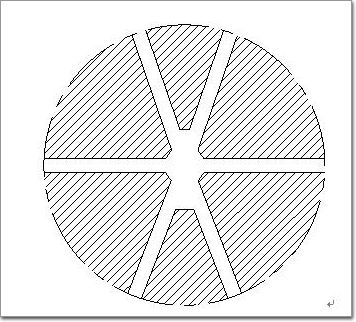

六塊玻璃拼接示意

杭州奧體博覽城（杭州G20峰會主會場）

杭州G20峰會主會場（杭州國際博覽中心），該項目建筑面積約為85 萬平方米，地下室面積約為31 萬平方米，地下室二層，地上二十層，其中裙房占三層，塔樓占十七層。分別為上蓋物業A、B、C 三幢塔樓，會展

查看詳細資料

欲了解本文中提到的"杭州奧體博覽城（杭州G20峰會主會場）"工程，
請"點擊圖片"進入_中國幕墻網[工程庫]子站。

　　因此對比兩種方案的優缺點，方案一采用的裝飾扣蓋設置在交點處，可以有效地遮擋交點處玻璃拼縫問題，外形美觀。方案二采用的裝飾扣蓋，設置在玻璃分格中間靠近交點處，雖受力形式更好，但是無法遮擋膠縫缺陷，因此最終選用方案一的形式。

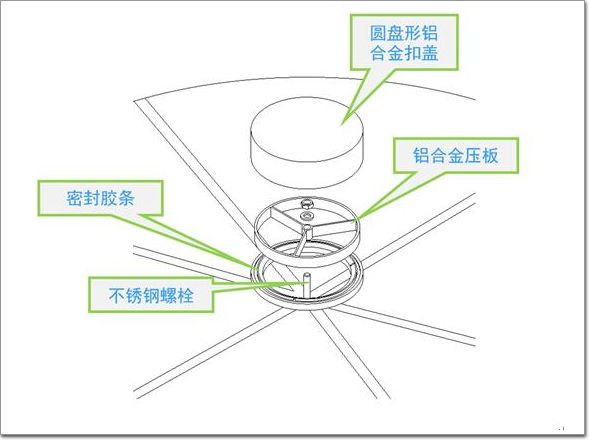

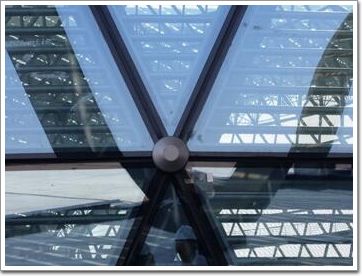

圓盤形鋁合金扣蓋安裝示意

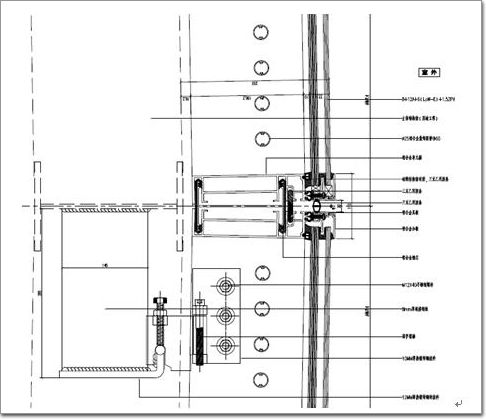

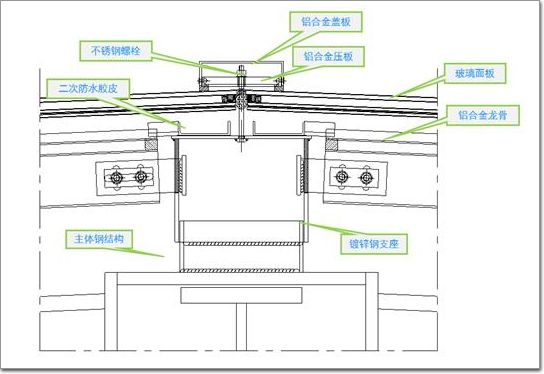

安裝節點示意圖

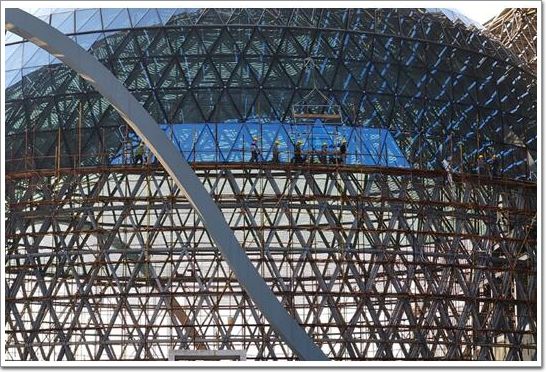

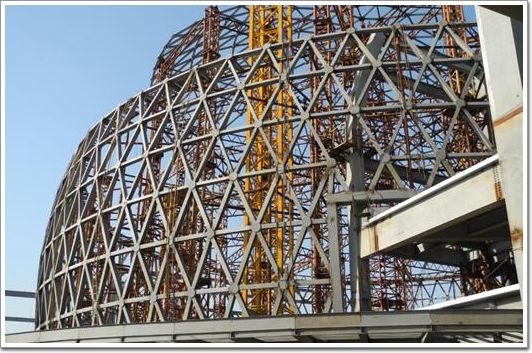

主體鋼結構安裝

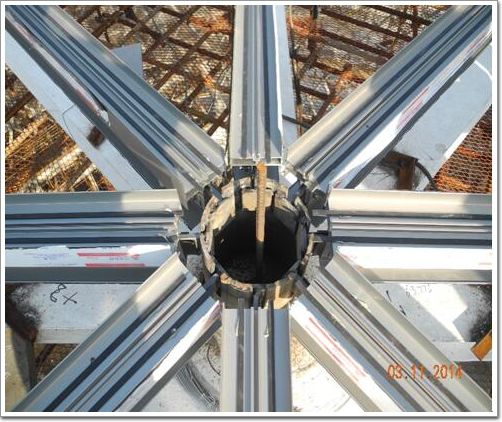

鋁合金（詞條“合金”由行業大百科提供）幕墻龍骨安裝

鋁合金幕墻龍骨安裝

排水膠條安裝

玻璃面板安裝

玻璃膠縫填塞泡沫棒并打膠（詞條“打膠”由行業大百科提供）

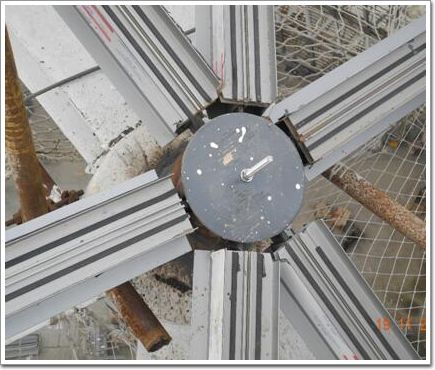

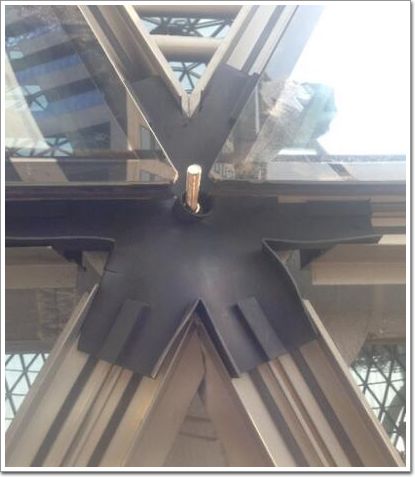

圓盤形鋁合金扣蓋安裝

　　在玻璃安裝施工中，每塊鋼化夾膠中空三角形玻璃板塊約1.8~2.4米寬，2.6米高，規格較大，給現場安裝帶來極大難度。

　　現場安裝工序采用從里往外、從上往下推進的施工順序，經過測量放線、結構檢查、連接件安裝、轉接件（詞條“轉接件”由行業大百科提供）安裝、鋁合金龍骨（詞條“鋁合金龍骨”由行業大百科提供）安裝、玻璃面板安裝、注膠、收口等全過程的監督，科學組織，精心施工，保證了施工質量，運用特殊的球面材料運輸裝置，每安裝兩塊玻璃，安裝一次壓板，安裝后的玻璃保持平整，協調,在工期、成本方面起到了立竿見影的效果。現場超大規格球形玻璃幕墻采用曲面貼合吊裝施工工法，有效提高了項目城市客廳球形玻璃幕墻的安裝工效，降低了玻璃安裝過程中的損壞率，在球面幕墻材料運輸方面也申請了實用新型專利《用于球面幕墻結構的運輸裝置》且已授權。
