本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
SSG體系面板-框架的連接依靠結(jié)構(gòu)密封膠（詞條“結(jié)構(gòu)密封膠”由行業(yè)大百科提供）粘接實現(xiàn)，荷載分布和位移特性不同于其他連接形式。SSG體系要求結(jié)構(gòu)密封膠不僅有足夠的粘結(jié)強(qiáng)度，而且有足夠的彈性，能補(bǔ)償結(jié)構(gòu)變位且又不產(chǎn)生過大的誘發(fā)應(yīng)力。這就要求選擇的結(jié)構(gòu)密封膠具有適用的力學(xué)特性。本文將圍繞中國國家標(biāo)準(zhǔn)GB16776《建筑用硅酮結(jié)構(gòu)密封膠》、行業(yè)標(biāo)準(zhǔn)JG/T475《建筑幕墻用硅酮結(jié)構(gòu)密封膠》、美國ASTM C1184《硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)規(guī)范》及歐洲ETAG002《結(jié)構(gòu)密封膠裝配系統(tǒng)技術(shù)審核指南》等國內(nèi)外知名硅酮結(jié)構(gòu)密封膠標(biāo)準(zhǔn)，闡述分析建筑用硅酮結(jié)構(gòu)密封膠產(chǎn)品的主要力學(xué)性能。
(1)強(qiáng)度

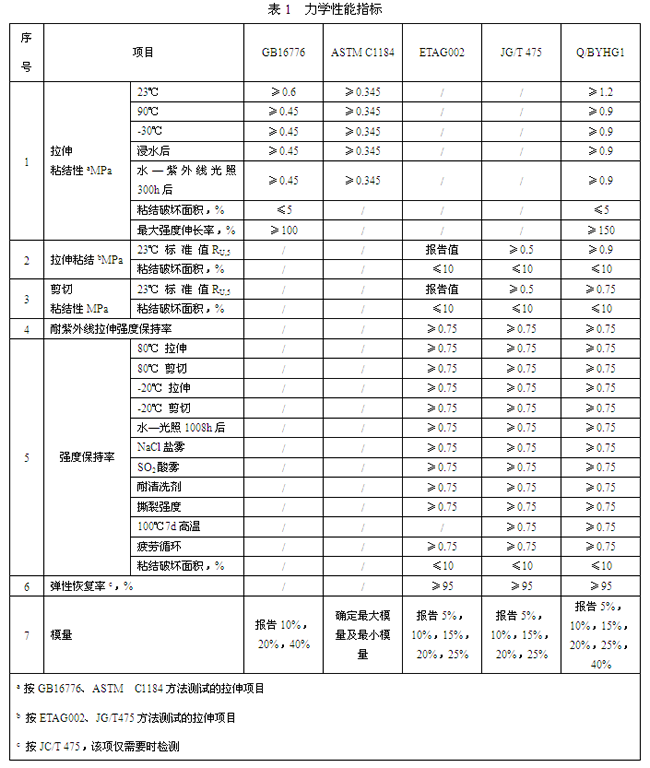

強(qiáng)度是表征結(jié)構(gòu)密封膠的力學(xué)性能的關(guān)鍵指標(biāo)，與SSG系統(tǒng)結(jié)構(gòu)密封膠安全系數(shù)密切相關(guān)。當(dāng)一項技術(shù)尚不熟悉或設(shè)計風(fēng)險較大時，一般采用較高設(shè)計安全系數(shù)。由表2可見，美國標(biāo)準(zhǔn)ASTM C1184 規(guī)定的拉伸粘接強(qiáng)度最小值為0.345MPa，即采用了2. 5 倍的安全系數(shù);中國在制定GB16776 時為了更進(jìn)一步確保幕墻的安全, 將安全系數(shù)從2.5 倍提高到了4倍, 規(guī)定了結(jié)構(gòu)密封膠的最小強(qiáng)度值為0.6MPa;歐洲標(biāo)準(zhǔn)ETAG002要求報告強(qiáng)度標(biāo)準(zhǔn)值，并未進(jìn)行相應(yīng)的規(guī)定;新行標(biāo)JG/T 475中規(guī)定強(qiáng)度標(biāo)準(zhǔn)值（詞條“標(biāo)準(zhǔn)值”由行業(yè)大百科提供）≥0.5MPa。
雖然ETAG002中沒有規(guī)定結(jié)構(gòu)密封膠的強(qiáng)度要求，但是規(guī)定了結(jié)構(gòu)密封膠的強(qiáng)度設(shè)計值是拉伸強(qiáng)度標(biāo)準(zhǔn)值的1/6，這樣才能保證25年的使用，而現(xiàn)在我們國家的JGJ 102規(guī)范中規(guī)定結(jié)構(gòu)密封膠的強(qiáng)度設(shè)計值為0.2MPa，換算成歐洲體系為0.14MPa，要滿足達(dá)到這個強(qiáng)度設(shè)計值，按ETAG002的要求，結(jié)構(gòu)密封膠的強(qiáng)度標(biāo)準(zhǔn)值應(yīng)該達(dá)到0.14*6=0.84MPa，否則結(jié)構(gòu)密封膠如果只是符合JG/T 475的要求，大于0.5MPa，但是強(qiáng)度標(biāo)準(zhǔn)值沒有達(dá)到0.84MPa，這樣的膠在設(shè)計時按ETAG002要求，強(qiáng)度設(shè)計值是達(dá)不到0.14MPa的，如果按0.14MPa進(jìn)行設(shè)計，就無法達(dá)到25年的保障要求。由此可見，強(qiáng)度值仍然是保證設(shè)計安全系數(shù)的關(guān)鍵指標(biāo)。
歐洲標(biāo)準(zhǔn)ETAG002、行業(yè)標(biāo)準(zhǔn)JG/T475與美國標(biāo)準(zhǔn)ASTM C1184及中國標(biāo)準(zhǔn)GB16776在強(qiáng)度問題上的主要不同之處，還在于歐洲標(biāo)準(zhǔn)和行業(yè)標(biāo)準(zhǔn)更關(guān)注于強(qiáng)度的保持率。
根據(jù)表2中各標(biāo)準(zhǔn)的對比可見，白云化工的結(jié)構(gòu)密封膠企標(biāo)Q/BYHG1是綜合了國家標(biāo)準(zhǔn)GB 16776、行業(yè)標(biāo)準(zhǔn)JG/T475、歐標(biāo)ETAG002各項指標(biāo)，同時在具體指標(biāo)要求上進(jìn)行了大幅提升，強(qiáng)度為國家標(biāo)準(zhǔn)GB 16776的2倍，安全系數(shù)高達(dá)8倍;標(biāo)準(zhǔn)條件下的強(qiáng)度標(biāo)準(zhǔn)值≥0.9MPa，按照我國JGJ 102規(guī)范的強(qiáng)度設(shè)計值進(jìn)行設(shè)計也完全可以滿足25年的使用要求。
(2)彈性
結(jié)構(gòu)密封膠需要有一定的彈性，因為在主體結(jié)構(gòu)（詞條“主體結(jié)構(gòu)”由行業(yè)大百科提供）變形或溫差變化時，玻璃和鋁（詞條“鋁”由行業(yè)大百科提供）副框之間會產(chǎn)生一定的變形，這個變形會引起結(jié)構(gòu)密封膠的拉伸，使結(jié)構(gòu)密封膠產(chǎn)生內(nèi)應(yīng)力。如果結(jié)構(gòu)密封膠只是強(qiáng)度高，但是彈性差，一變形就被拉斷或者產(chǎn)生大于強(qiáng)度設(shè)計值的內(nèi)應(yīng)力，將大大降低結(jié)構(gòu)密封膠的使用年限。
在我國GB 16776標(biāo)準(zhǔn)中，結(jié)構(gòu)密封膠的彈性是用最大強(qiáng)度伸長率來表征的，而在ETAG002中，彈性是用彈性恢復(fù)率來表征，即結(jié)構(gòu)密封膠試片在被拉伸至25%的狀態(tài)下放置24小時后，放松，然后測量其伸長的回復(fù)情況。彈性差的結(jié)構(gòu)密封膠，在進(jìn)行彈性恢復(fù)（詞條“彈性恢復(fù)”由行業(yè)大百科提供）率檢測時，不到24小時就會發(fā)生開裂甚至斷裂。
有些廠家在進(jìn)行彈性恢復(fù)率檢測時，偷偷修改了檢測條件，將拉伸幅度從25%改為10%，也號稱通過了彈性恢復(fù)率的檢測，在查看相關(guān)報告時應(yīng)予以足夠的注意。
JG/T 475雖然也規(guī)定了彈性恢復(fù)率的項目，但是該項目為選做項。
白云化工結(jié)構(gòu)密封膠企標(biāo)Q/BYHG1中，對于彈性的指標(biāo)要求，不僅規(guī)定最大強(qiáng)度伸長率≥150%(高于國家標(biāo)準(zhǔn)GB16776的100%的要求)外，還規(guī)定了拉伸25%的狀態(tài)下24小時以后的彈性恢復(fù)率指標(biāo)，而且該項目為必檢項目。
(3)粘結(jié)破壞面積
粘結(jié)破壞面積表征了結(jié)構(gòu)密封膠對于標(biāo)準(zhǔn)基材（詞條“基材”由行業(yè)大百科提供）的粘結(jié)性能，各標(biāo)準(zhǔn)進(jìn)行了相應(yīng)的規(guī)定，要求的嚴(yán)格程度不同。在中國GB16776中，為了確保結(jié)構(gòu)密封膠的質(zhì)量處于很高水平, 除提高了最小強(qiáng)度值，還特別強(qiáng)調(diào)結(jié)構(gòu)密封膠對基材的粘接性，規(guī)定在經(jīng)過5種條件處理的試件拉伸粘接性試驗后結(jié)構(gòu)密封膠的內(nèi)聚破壞面積必須大于95%;而美國標(biāo)準(zhǔn)ASTMC1184沒有規(guī)定粘接破壞面積;歐洲標(biāo)準(zhǔn)ETAG002和行業(yè)標(biāo)準(zhǔn)JG/T475則規(guī)定對于試件在經(jīng)過各種處理后，再進(jìn)行拉伸或剪切試驗，結(jié)構(gòu)密封膠的內(nèi)聚破壞面積都必須大于90%，雖然這一點(diǎn)看起來沒有GB16776的95%規(guī)定嚴(yán)格，但是其檢測項目增加較多，水——紫外光照時間從GB 16776的300小時延長至1008小時，檢測的加速強(qiáng)度大大增加了，要通過是非常不容易的。
(4)其它測試項目
各標(biāo)準(zhǔn)體系都規(guī)定了高低溫、浸水、浸水光照等處理條件，而歐洲標(biāo)準(zhǔn)ETAG002和行業(yè)標(biāo)準(zhǔn)JG/T475則增加一些環(huán)境因素如鹽霧(NaCl)，酸霧(SO2)以及清洗劑浸泡等處理條件，這對于某些特定環(huán)境或地區(qū)(如常受到海風(fēng)侵襲的沿海地區(qū)、酸雨影響地區(qū)等)SSG系統(tǒng)的應(yīng)用具有一定意義;此外其它外在因素的影響，如抗撕裂、機(jī)械疲勞性能等項目的增加，也具有一定的參考價值。
這篇文章為大家詳細(xì)分析了結(jié)密封膠在四大標(biāo)準(zhǔn)下力學(xué)性能的指標(biāo)，以及各測試項目數(shù)據(jù)的具體意義，希望能給需要的人提供清晰的解答。
