本篇文章內(nèi)容由[中國幕墻網(wǎng)ALwindoor.com]編輯部整理發(fā)布：
GB/T 13477.15-2017《經(jīng)過熱、透過玻璃的人工光源和水曝露后粘結(jié)性的測(cè)定》于2018年4月1日實(shí)施，規(guī)定了密封材料經(jīng)過熱、透過玻璃的人工光源和水曝露后粘結(jié)性的測(cè)定方法。
GB/T 13477.15-2017與GB/T 13477.15-2002相比，主要技術(shù)變化如下：
1、采標(biāo)一致性程度：
本部分的2002年版制定時(shí)，對(duì)應(yīng)的國際標(biāo)準(zhǔn)為ISO 11431：1993。雖然起草過程中參考了ISO/FDIS 11431：2002，但由于當(dāng)時(shí)該稿尚未發(fā)布正式版本，只能將采標(biāo)一致性程度定為非等效采用(NEQ)。因此這次修訂將本部分與ISO 11431的一致性程度由非等效(NEQ)修改為修改(MOD)。
2、試驗(yàn)器具方面：
(1) 在隔離墊塊中，刪除條文的注，以與2005版的相關(guān)ISO方法標(biāo)準(zhǔn)中對(duì)隔離墊塊的表述一致。
(2) 將拉力試驗(yàn)機(jī)的拉伸（詞條“拉伸”由行業(yè)大百科提供）速度修改為“(5.5±0.7)mm/min”，以與 ISO 11431：2002一致，適應(yīng)各質(zhì)檢機(jī)構(gòu)及企業(yè)測(cè)試手段進(jìn)步的現(xiàn)狀。
(3)將定位墊塊的表述修改為“使試件保持相當(dāng)于原寬度60%或100%的拉伸狀態(tài)(對(duì)應(yīng)的寬度為19.2 mm、24 mm)，或雙方商定的其他寬度”，并刪除表1，以與2005版的相關(guān)ISO方法標(biāo)準(zhǔn)中對(duì)定位墊塊的表述一致。
3、試件處理方面：
(1)增加“通則”條，以消除懸置段，與ISO 111431：2002一致。
(2)在B法中，將程序b)和d)的溫度條件修改為(23±2)℃，增加“B法處理后的試件在測(cè)試之前，應(yīng)于標(biāo)準(zhǔn)試驗(yàn)條件下放置至少24h”，以與 ISO 11431：2002一致。
4、試驗(yàn)步驟方面：
(1)增加“曝露條件”條和“通則”條，以與 ISO 11431：2002一致。
(2)在拉伸試驗(yàn)中，將拉伸速度修改為“(5.5±0.7)mm/min”。在拉伸寬度中增加“或雙方商定的其他寬度”，以與 ISO 11431：2002一致。
5、試驗(yàn)報(bào)告方面：
增加了“試驗(yàn)室的名稱和試驗(yàn)日期”、“樣品的化學(xué)類別和顏色”，以與ISO 11431：2002一致。

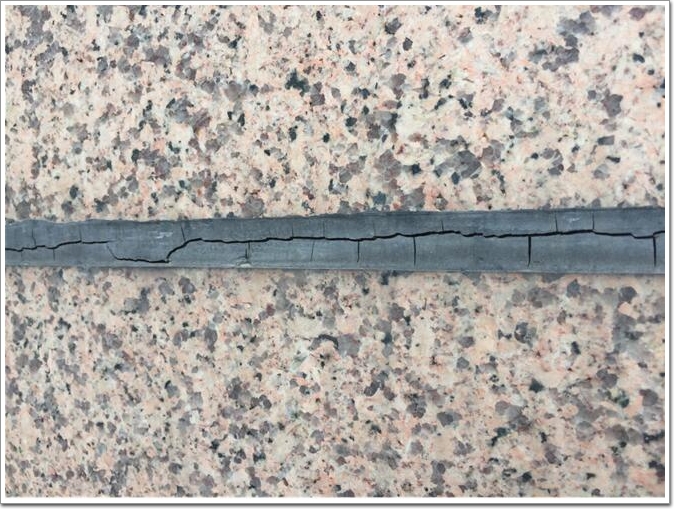

密封膠開裂實(shí)例
綜上所述，本標(biāo)準(zhǔn)2017版相比與2002版，技術(shù)變化較多，修改了標(biāo)準(zhǔn)范圍，強(qiáng)調(diào)了本標(biāo)準(zhǔn)適用性，適用于測(cè)定經(jīng)過熱、透過玻璃的人工光源和水曝露后密封材料粘結(jié)性能的變化。本標(biāo)準(zhǔn)2017版的修改提高了與 ISO 11431：2002標(biāo)準(zhǔn)的一致性，在采標(biāo)一致性程度方面更進(jìn)一步，并提高了GB/T13477系列標(biāo)準(zhǔn)的一致性，同時(shí)結(jié)合國情，保證了我國現(xiàn)行建筑密封材料標(biāo)準(zhǔn)間的協(xié)調(diào)性。
