本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
上期白云在線，我們將中空玻璃二道密封膠選用不當造成的危害歸納為兩類：一類是造成中空玻璃使用功能的喪失，即喪失了中空玻璃原本具有的功能;另一類涉及到中空玻璃應用的安全問題，即中空玻璃外片墜落。本期白云在線將針對第二類問題，結合實際案例分析中空玻璃因二道密封膠選用不當而造成的中空玻璃外片墜落的發生原因及預防解決方案，文章的最后還將為大家介紹中空玻璃二道密封膠選用的原則。
中空玻璃二道密封膠根據其是否適用于結構裝配，可分為中空玻璃用結構密封膠和中空玻璃用彈性密封膠。中空玻璃外片墜落的原因為未按規范選擇和使用中空玻璃二道密封膠。中空玻璃二道密封膠一般采用硅酮類密封膠、聚硫膠和聚氨酯膠，但由于聚硫膠，聚氨酯膠耐紫外老化性能較差，其與玻璃的粘接（詞條“粘接”由行業大百科提供）面如果被陽光長期照射，會出現脫膠的現象。因此，適用于結構裝配中空玻璃單元第二道密封的中空玻璃用結構密封膠只能選擇硅酮類密封膠。如果隱框、半隱框幕墻中未選用硅酮中空玻璃結構密封膠，而選用了硅酮中空玻璃彈性密封膠或者聚硫膠，很有可能造成中空玻璃外片的墜落。
案例1：2011年07月08日，杭州某大廈一片鋼化玻璃從21樓墜落，一女孩路過，被砸中左小腿，造成該女孩截肢。事故原因為21樓開啟扇未按規范要求進行改裝，造成開啟扇中空玻璃外片墜落，見圖1。

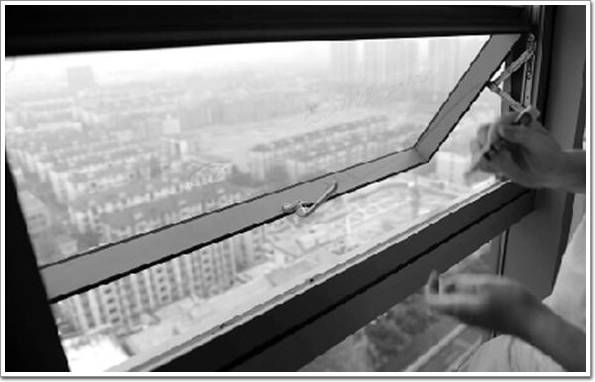

圖1 現場情形模擬圖
本事故中外片墜落最直接的原因為中空玻璃二道密封膠選用不當，本應該使用硅酮中空玻璃結構密封膠，卻使用了聚硫膠。聚硫膠經過紫外線老化，與玻璃脫粘導致外片玻璃掉落。
圖2 開啟扇中空玻璃外片整體脫落（詞條“脫落”由行業大百科提供）
案例2：上海某大樓一夜間多塊中空玻璃外片墜落。

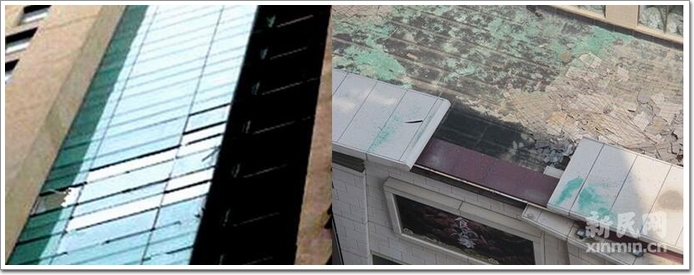

圖3 上海某大樓多塊中空玻璃外片墜落
外片墜落的原因為二道密封膠選用不當，該小區隱框幕墻用的中空玻璃二道密封膠未選用硅酮結構密封膠。
以上兩個中空玻璃外片墜落的案例，都是中空玻璃二道密封膠選用不當造成的。造成選用不當更深層次的原因一方面與部分施工人員不專業、不嚴謹有一定關系;另一方面更多的是相關方為了節約成本，一味追求低價，而帶來的質量問題和安全事故。

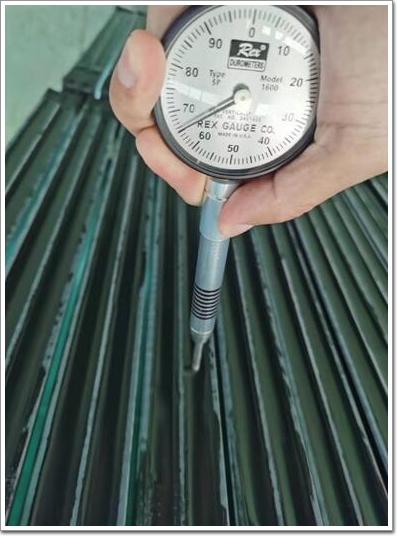

圖4 某項目中空玻璃二道密封膠注膠（詞條“注膠”由行業大百科提供）半個月之后的硬度
如上圖所示，某中空玻璃合片所用的低價二道密封膠在注膠半個月之后的邵氏硬度即達到65，已不符合相關標準的要求，將對中空玻璃的安全造成隱患。
中空玻璃二道密封膠必須按規范使用，尤其用于結構裝配的中空玻璃二道密封膠直接關系到安全問題。在此，白云在線給大家介紹中空玻璃密封膠選用的幾點原則。
1)符合標準的要求。
中空玻璃結構密封膠應符合GB 24266-2009 《中空玻璃用硅酮結構密封膠》，或JG/T 471-2015《建筑門窗幕墻用中空玻璃彈性密封膠》中的P類和H類的要求。中空玻璃彈性密封膠應符合GB/T 29755《中空玻璃用彈性密封膠》或JG/T 471-2015《建筑門窗幕墻用中空玻璃彈性密封膠》中的W類的要求。
圖5 JG/T 471-2015中關于典型安裝中空玻璃密封膠承載形式的圖例
隱框、半隱框幕墻的中空玻璃二道密封膠必須選用硅酮結構密封膠，且接口尺寸要依據JGJ 102《玻璃幕墻工程技術規范》進行計算，最小粘接寬度不能小于7mm;點支式玻璃幕墻的中空玻璃二道密封膠必須選用硅酮結構密封膠;大尺寸明框幕墻的中空玻璃二道密封膠推薦選用中空玻璃硅酮結構密封膠;門窗和普通明框幕墻用中空玻璃二道密封膠可以選用中空玻璃硅酮密封膠或聚硫膠。
2)不選用充油密封膠
隨著原材料價格的攀升，部分生產廠家為了降低生產成本，不惜犧牲密封膠產品性能和質量。填充便宜的“礦物油”取代價格昂貴的有機硅基礎聚合物是不良廠家降低密封膠生產成本的常用方法。但是，有機硅基礎聚合物的含量下降，必然會導致硅酮密封膠的耐久性下降。與之同時，隨著“礦物油”在中空玻璃內部的遷移，對一道丁基膠的密封性能也產生極大的負面影響，造成中空玻璃過早失效。因此，大家一定要拒絕選用“充油膠”。
為防止硅酮密封膠填充“礦物油”，國家標準GB 24266-2009 《中空玻璃用硅酮結構密封膠》和GB/T 29755《中空玻璃用彈性密封膠》對熱失重做出了不大于6.0%的規定。不過由于國家標準制定時間較早，當時沒有檢測硅酮密封膠中烷烴類增塑劑（詞條“增塑劑”由行業大百科提供）的檢測方法，僅對熱失重做了明顯要求。2015年發布國家標準GB/T 31851-2015《硅酮結構密封膠中烷烴增塑（詞條“增塑”由行業大百科提供）劑檢測方法》對硅酮密封膠烷烴增塑劑的檢測方法進行了規定，建議用戶采用標準的方法積極鑒別，絕不選用含有烷烴增塑劑的中空二道密封膠產品。
接下來，也給大家分享一下簡易鑒別的方法“薄膜（詞條“薄膜”由行業大百科提供）法”。在10-12絲厚的PE膜上打膠，可以定性檢測密封膠是否填充了礦物油。
測試過程如下：在平整的PE塑料薄膜上，打成“口”字型的膠，盡量均勻地刮平至膠厚度約1-3mm，放置24小時后觀察薄膜平整度。充油膠接觸的薄膜會不平整(圖6，左圖)，充油越多不平整情況越嚴重，不充油密封膠接觸的薄膜則保持平整(圖6，右圖)。

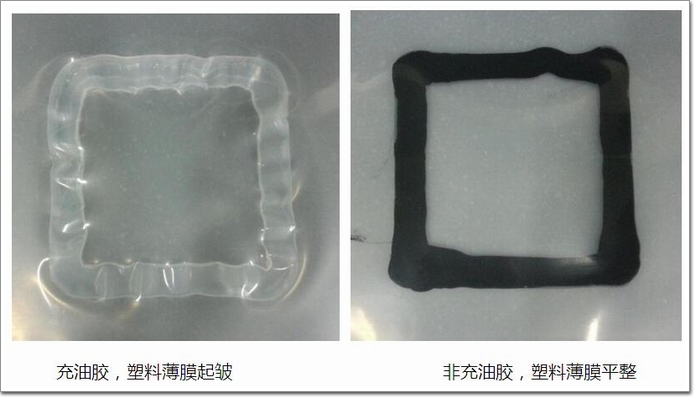

充油膠，塑料薄膜起皺 非充油膠，塑料薄膜平整
圖6 “薄膜法”可簡便鑒別密封膠中是否填充“礦物油”
3)選擇信譽好、服務好的品牌產品
產品品牌的選擇建議關注產品質量穩定性、服務水平等。產品質量穩定性主要與生產工藝、生產控制和質量控制有關。因此，建議選擇生產工藝成熟、自動化程度高，生產控制和質量控制嚴格的密封膠生產廠家。這種廠家生產的產品質量高，性能優異，能提供優于普通產品的耐久性能和使用年限。
服務水平主要與密封膠生產廠家的售前、售中、售后全過程中的技術服務能力與水平相關。售前的設計咨詢，圖紙審核，用膠推薦，解決方案等，售中的相容性、粘接性、污染性試驗，進場培訓，問題解決，割膠實驗，質量監控等，售后的質保及回訪等涵蓋密封膠應用全過程中的技術服務，是密封膠廠家服務水平的體現。
總之，中空玻璃二道密封膠在中空玻璃的成本中占比不高，但對中空玻璃的質量和安全應用至關重要。建議用戶一定要選對的產品，選好的產品。如一味追求低價而忽略產品的正確應用和質量保證，可能給幕墻門窗帶來質量問題，甚至造成重大安全事故。
