簡要：建筑幕墻（詞條“建筑幕墻”由行業大百科提供）設計對接機加工隨著數字化在建筑幕墻制造行業的應用，建筑市場對幕墻行業的要求也越來越高。解決幕墻BIM方案基于云的優勢，幕墻行業提供全面視圖;提供云的現代項目控制系統;實現工程項目數字化的設計圖、模擬檢測、加工圖、零件圖、項目進度管理、付款管理、文檔信息庫和后期維護流程等;確保系統安全性。減少設計人員勞動強度及數字化準確性，工作簡潔，設計直接進入設備加工生產，提高了工作效率緊密相關節奏。
1、我們課題帶來的幕墻技術優勢和幕墻企業生產效益。
(1)從幕墻施工圖到幕墻加工圖可以一鍵生成出所需要的幕墻工藝圖紙。
(2)節省了下料和編程的人力物力，機器下料準確性提升。
(3)提供LOD300-LOD500幕墻解決方案，可以用于數據交付以及視覺展示，提高企業競爭力。
(4)提供幕墻工業化4.0的基礎數據流，設計直連生產。
2、如何打通數據化LOD500設計驅動生產工作流。
(1)傳統幕墻生產企業需要進行
第一步幕墻方案設計，第二步對設計進行深化施工圖，第三歩在施工圖基礎上出加工圖也就是下料圖，第四步給到車間進行數控機床進行指令編程，生產成品。
我們編程通常為UG編程或者solidwork的CAMWorks編程然后轉換為機加工生產設備可對接的文件，或直接編程。
直接編程如下

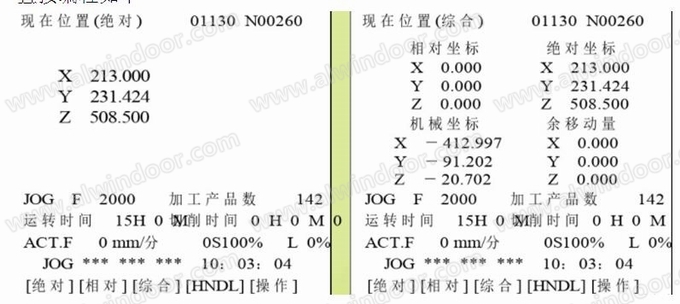

上圖為某機床控制面板，通過編程控制刀軌以及換刀的命令。

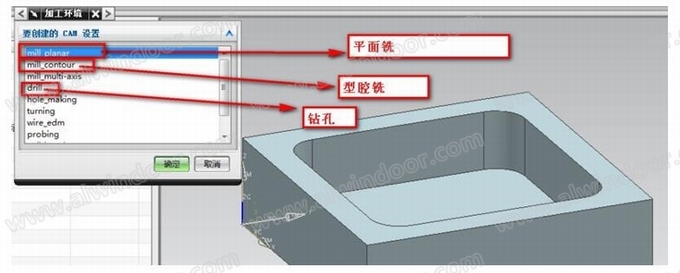

(2)下圖為UG機加工命令。
(3)下圖為solidworks機加工編程：
每個型號型材桿件，都需大量人員去處理下料，又要專人去做機加工編程，浪費了很多的人力物力。

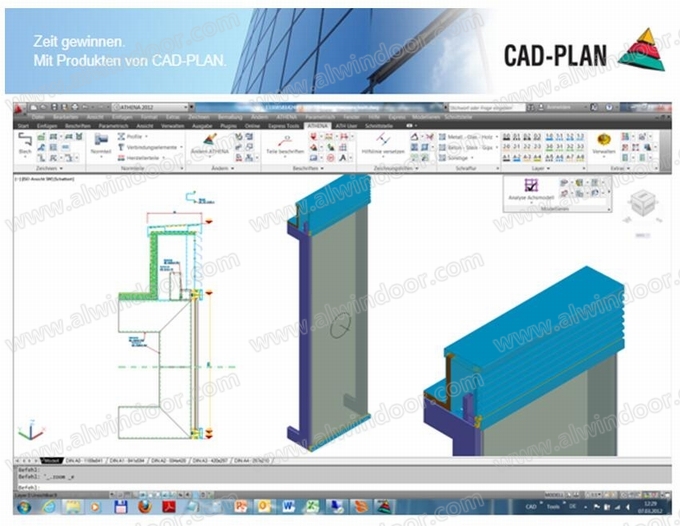

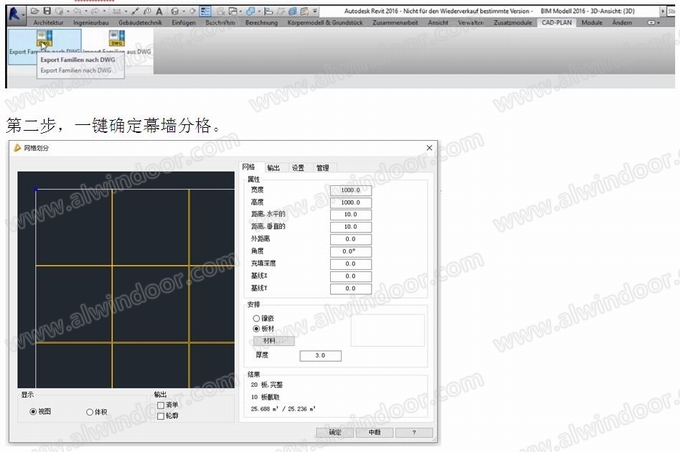

3、ATHENA案例實施
第三歩，一鍵附上桿件模型。

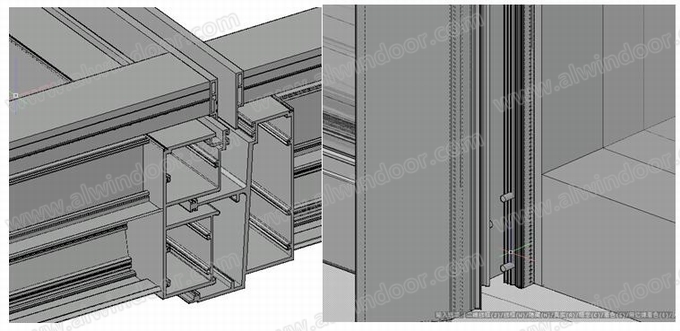

第四步，確定桿件交接模式以及內部連接件。

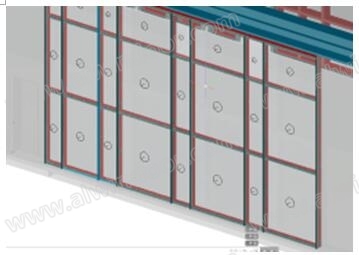

第五步，一鍵確定所有玻璃安裝。
第六步，給所有桿件刷上其他螺絲螺孔和埋件芯套。完成LOD500
第七步，批量導出ncw及BOM單(或sat機加工模型或erp兼容文件或耶魯設備elucad兼容文件)編程模型。也可導出平立剖，批量分類導出下料圖，批量分類導出物料清單。LOD500回傳revit與其他專業完成BIM合模。

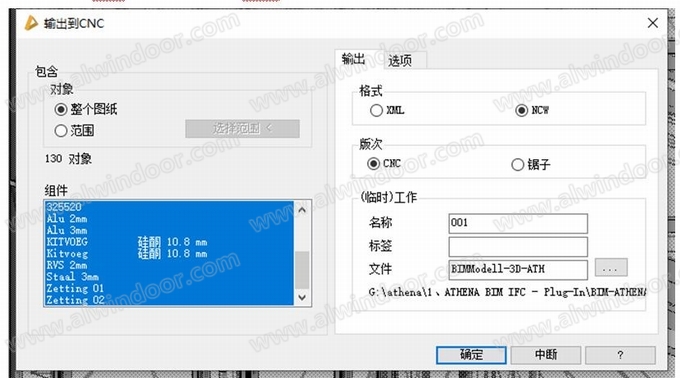

一鍵生成cnc機加工生成(ncw和xml)

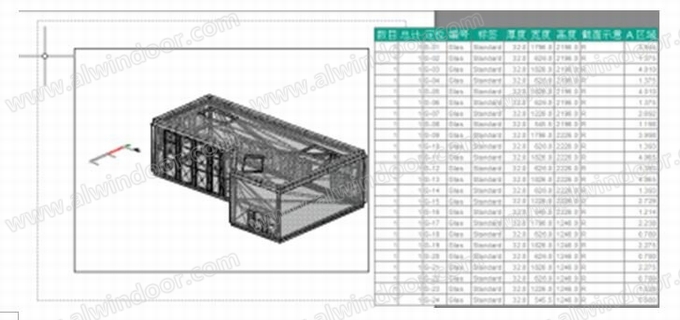

一鍵出BOM單

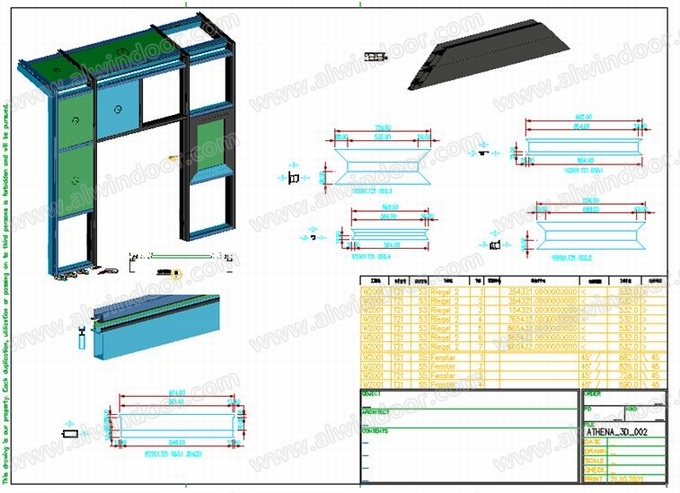

一鍵出圖

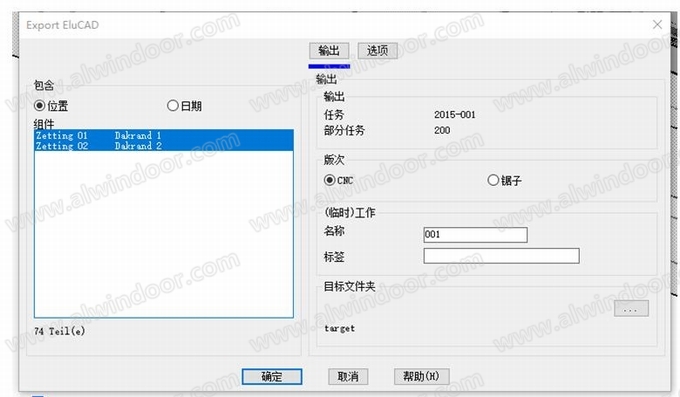

如果是對接德國耶魯幕墻加工設備，一鍵輸出耶魯設備elucad機加工

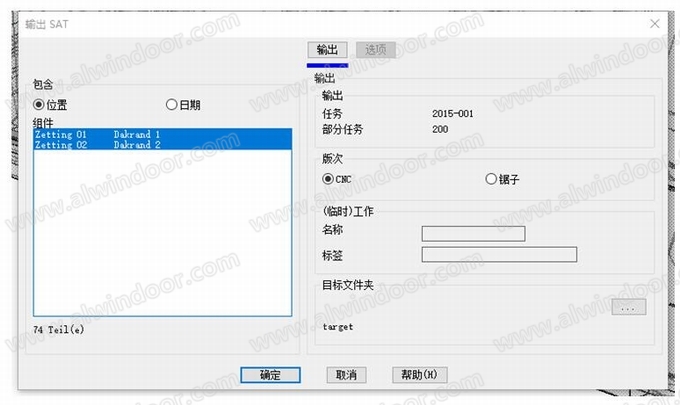

如果需要sat機加工，一鍵輸出機加工sat文件

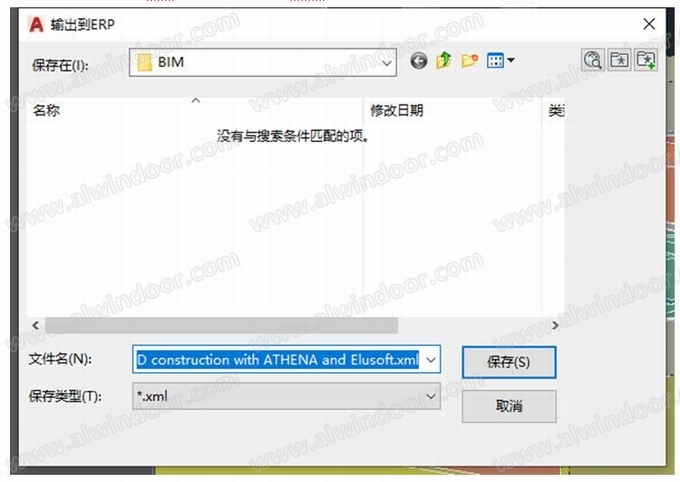

對接智能工廠erp，一鍵輸出erp對接智慧化工廠。

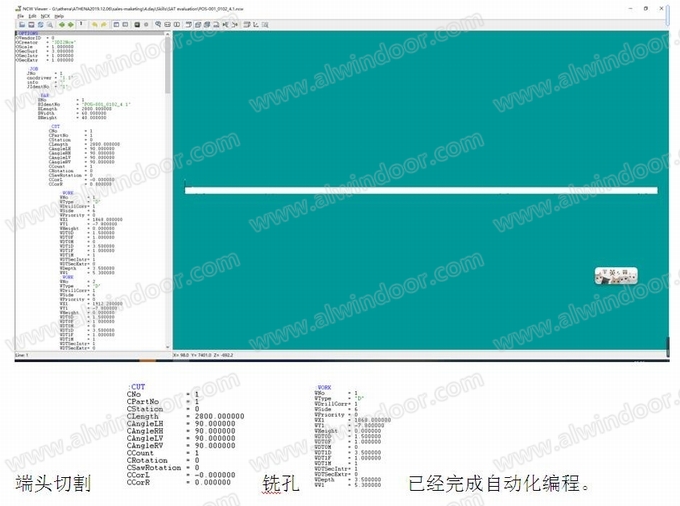

我們來看看機加工文件格式，通過ncw viewer查看

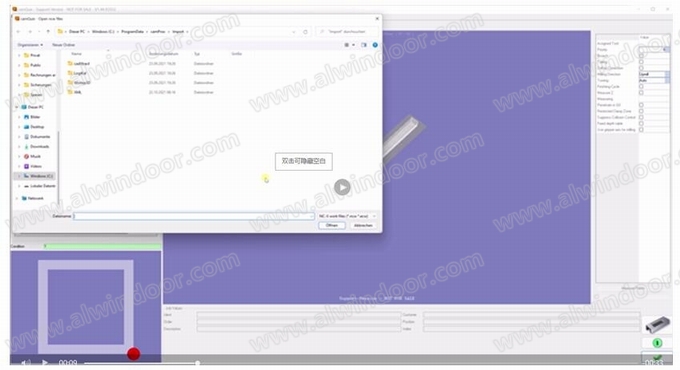

第八步，導入camprox輸出機代碼。

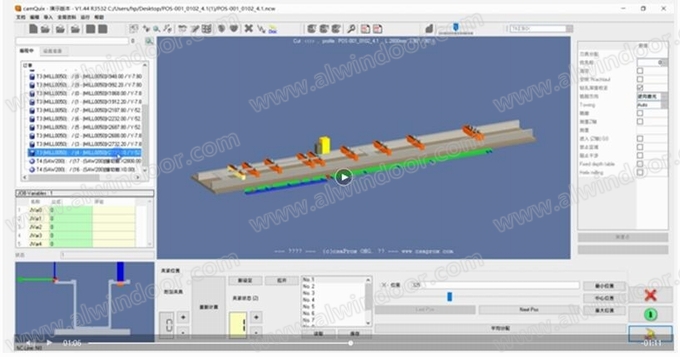

選擇機床。模擬生產如下(NCW自帶工藝不需要人工編程)

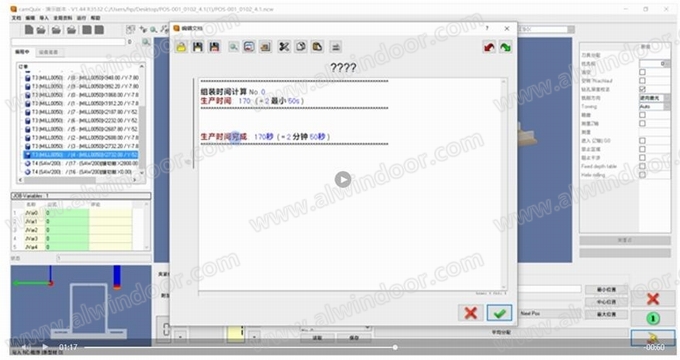

生成加工時間如下
一鍵回車排產。

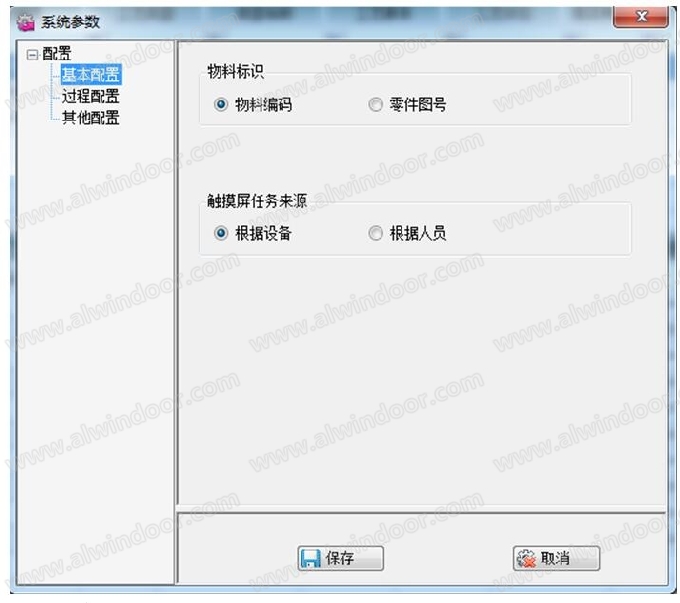

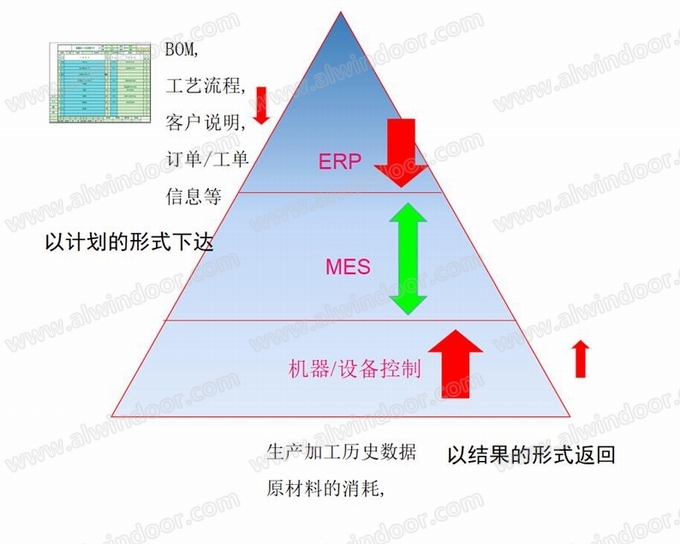

4、輸入MES(系統相互支援)

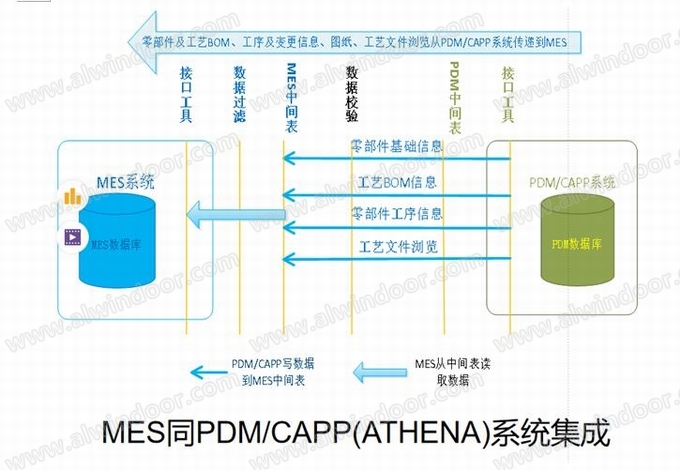

5、數據流程如下
1、基礎數據抓取

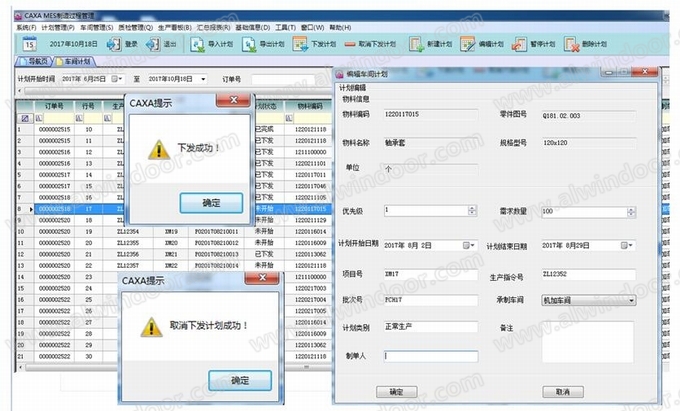

2、計劃下發
<
3、工單狀態

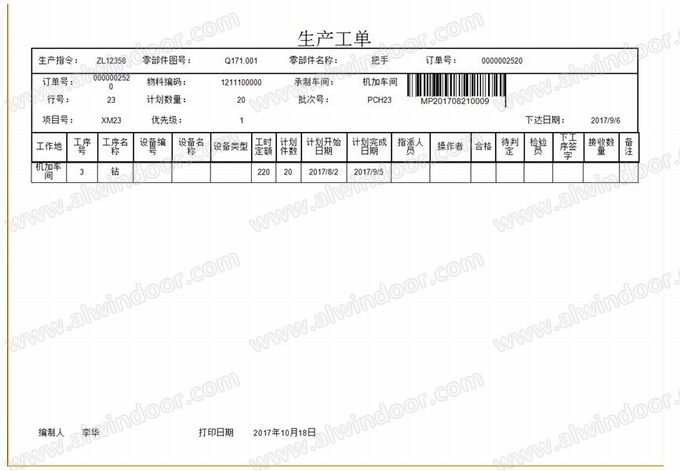

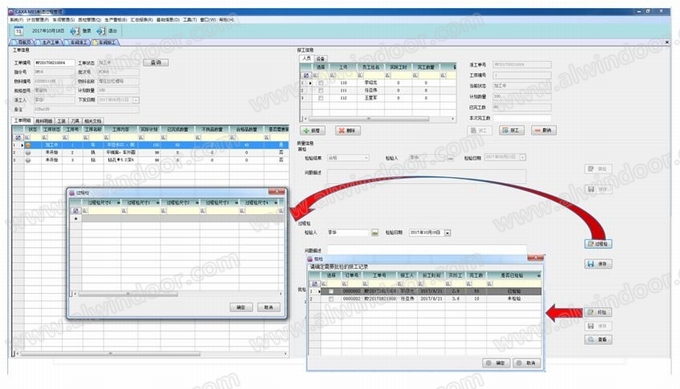

4、派工處理

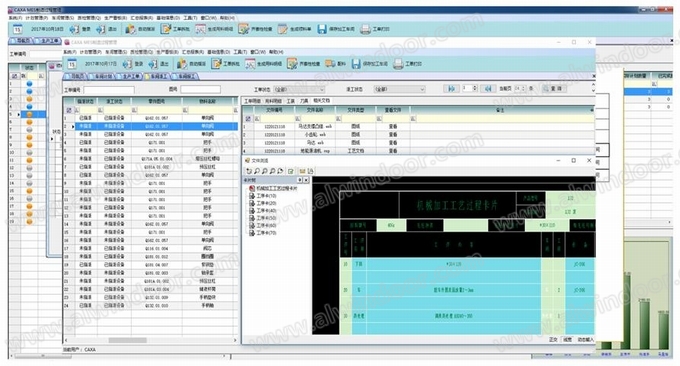

5、工單管理
6、決策分析

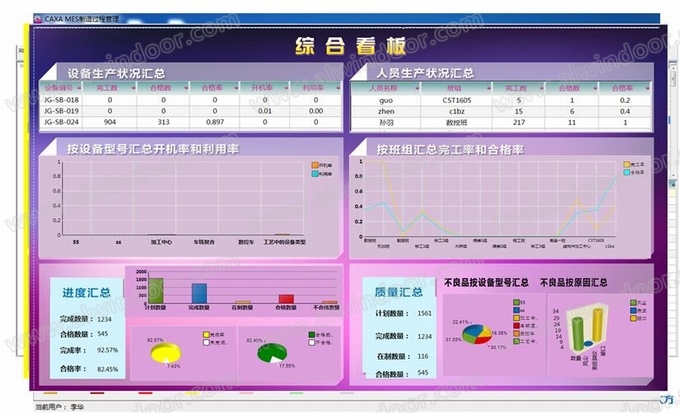

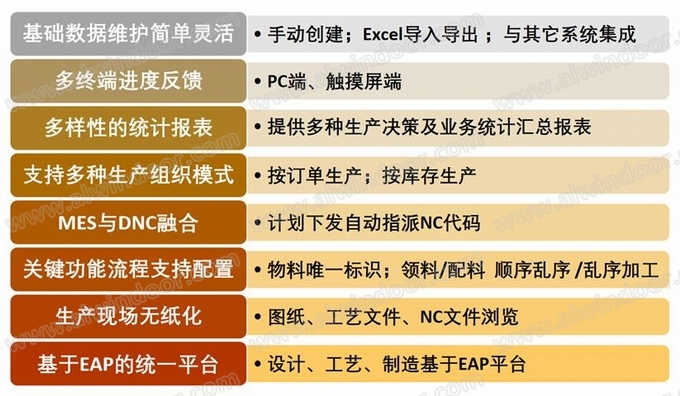

7、數據功能特點
8、價值體現
9、MES 系統實施產生的效益
作者單位：天津奧福威工程管理咨詢有限公司
