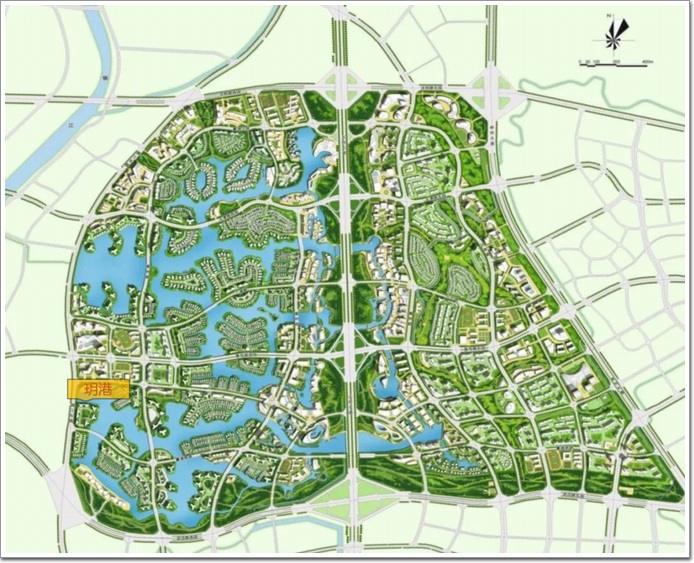

麓湖生態城，是一座以生態資源為基底，聚合居住、產業及休閑娛樂配套為一體的新城。它位于成都南部成都天府大道兩側，是天府新區內優先呈現的生態示范區。麓湖總規劃面積8300余畝，其城市規模的規劃使這里的居住和生活一體化成為可能。麓湖生態城玥港組團項目位于成都市天府新區天府大道南延線西側，建設凈用地總面積為21070.52㎡，規劃總建筑面積為152343.45㎡，由7幢建筑組成，包含5幢高層住宅、1幢超高層住宅（詞條“超高層住宅”由行業大百科提供）及1幢低層商業構成。周邊各項設施規劃齊全，道路交通便利，地塊自身條件優越。
靈感來源-結廬人境，悠然水鄉，玥港是以設計締造的文化水魂 水是構建麓湖文化的重要元素，在麓湖這樣一個擁有絕佳自然環境的水岸社區中，建筑與水的融合是畫龍點睛之處。
玥港建筑外立面設計過程中，充分運用現代設計語言和手法，通過對自然水元素的提煉、加工、重構和再造，賦予建筑立面獨特的水魂文化，與周邊環境完美融合。使玥港的建筑立面設計與水藝術相得益彰，充分展現了傳統與現代、自然與人文相結合的人居環境，體現了麓湖文化的精髓。
▲設計靈感來源：水流與波紋
玥港的規劃設計充分利用了麓湖生態城的自然條件，通過建筑與景觀、建筑與環境的完美結合，塑造了一個具有生態環境、綠色生態、文化生態和智能生態的復合城市公共空間。

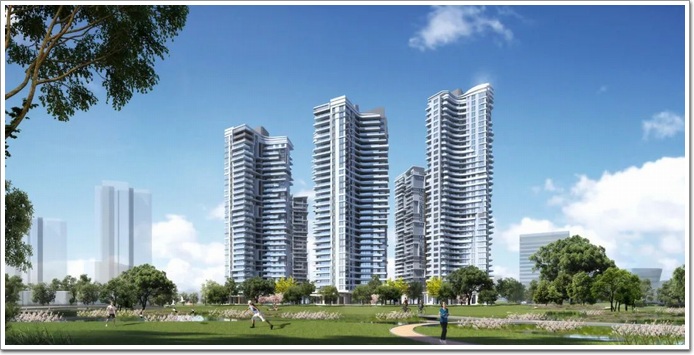

▲山水意境中的水濱公園——麓湖玥港

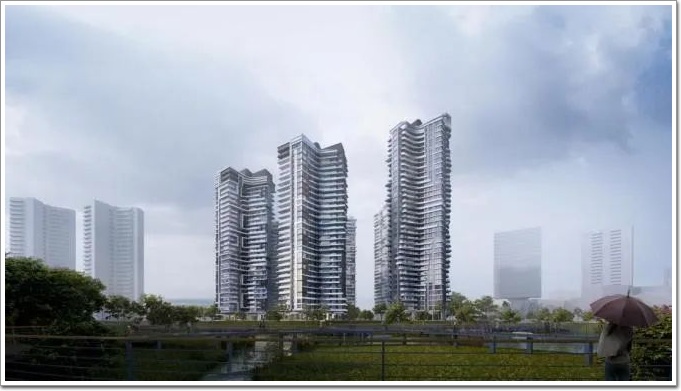

▲立面效果：水天相接
01、外立面整體設計思路
玥港外立面希望能創造高度雕塑感的建筑體量，并采用自然的立面設計手法來凸顯體量的邏輯感。所以，立面的流轉嬗變，是玥港設計的一個重點。萬華的嚴苛標準，讓我們對每一個外立面都精雕細琢，6棟塔樓錯落有致，疏密得宜，圍塑出社區鄰里舒緩的煙火氣和對外匠心營造的精致質感，1-2棟面向大街，盡得其利，3-6棟面朝麓湖，縱覽風光。
對外的立面有更具張力的體量變化，以在各個方向脫穎而出。對內的立面考慮樓高帶來的壓迫感 ，立面的表現相對溫和收斂，讓人能在組團內公園活動時感受不到高度帶來的壓迫，而是體會到精心設計的建筑立面形成的大巧不工的建筑背景 。
▲外側立面處理：張力變化

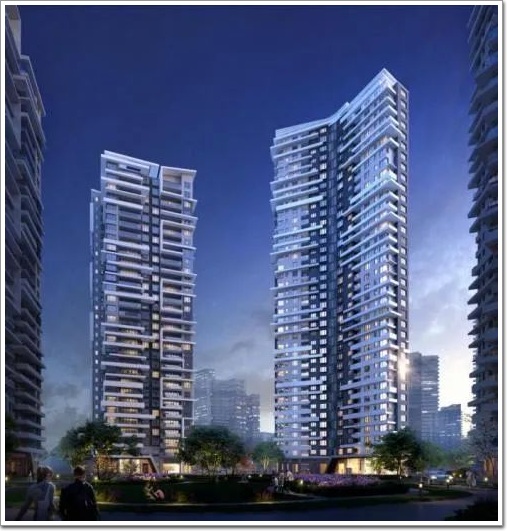

▲內側立面處理：和緩收斂
高軒臨碧渚，飛檐迥架空，建筑的臨湖面是不可復制的華彩之處。從逶迤雪山汲取靈感，臨湖面的設計以陽臺為切入點，將顏色、材料營造出的質感韻律，配合造型的漸變效果，達成整體的體量雕塑感，利用實與虛的對比，讓建筑遠觀時可以看到豎向的體量切割變化，在靠近建筑的視角則可以看到更小尺度的元素變化，以此增強尺度感。

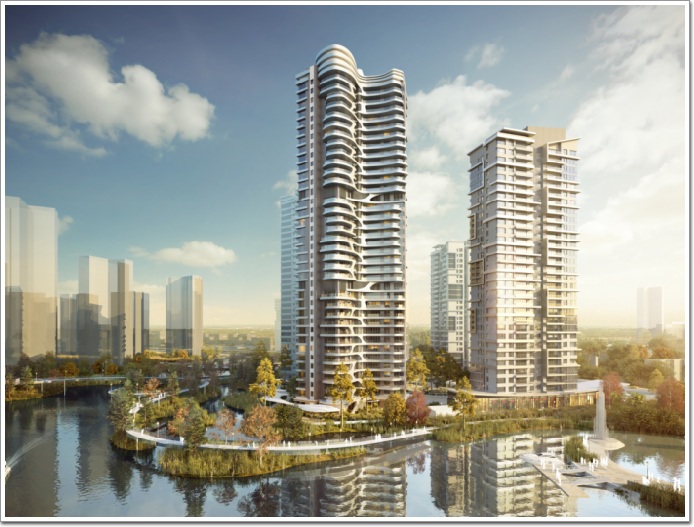

▲效果圖

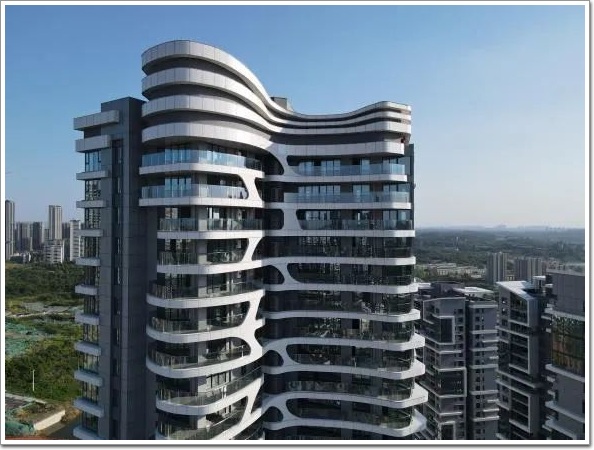

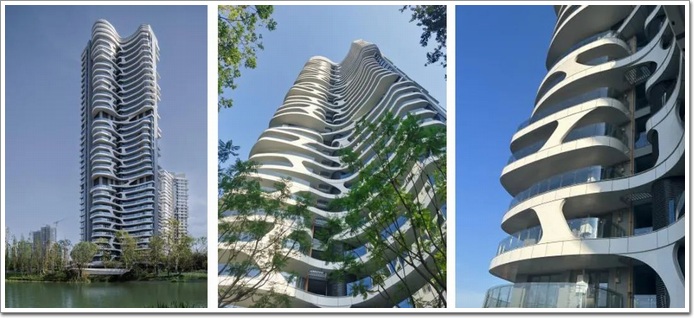

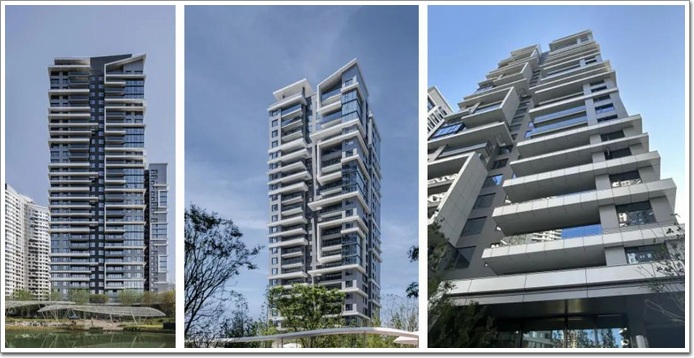

▲實景照片
外立面設計用顏色、虛實以及材料(金屬（詞條“金屬”由行業大百科提供）板、石材、玻璃)形成優雅并且具戲劇性的變化。靠近建筑頂部“雪山山頂”的部分，陽臺設計采用白色金屬鋁板以及玻璃來表達形體中“實”的體量。陽臺樓板處吊頂以及白色立面鋁板結合更有效地強調了形體的變化。建筑底層部分，采用石材、玻璃來表達漸變的立面效果。從上往下體量的轉變，創造出戲劇性的人視角效果。

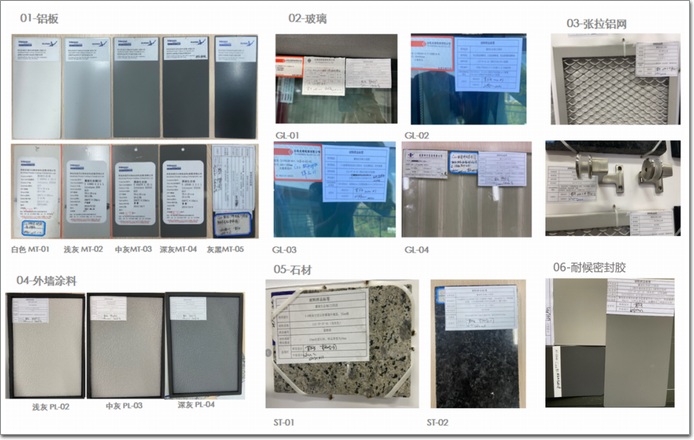

▲外裝設計材料轉換
02、復雜異形不銹鋼造型的打磨——以04棟為例的精巧設計與嚴密施工
以4棟為例，彎曲形直板、延伸的陽臺和飄板在建筑立面有機結合，形成了富有韻味的流動感。遠望如麓湖在空間上的縱向延伸，樓與水相接;近看可見錯落有致的空間細節，移步換景，令人贊嘆。

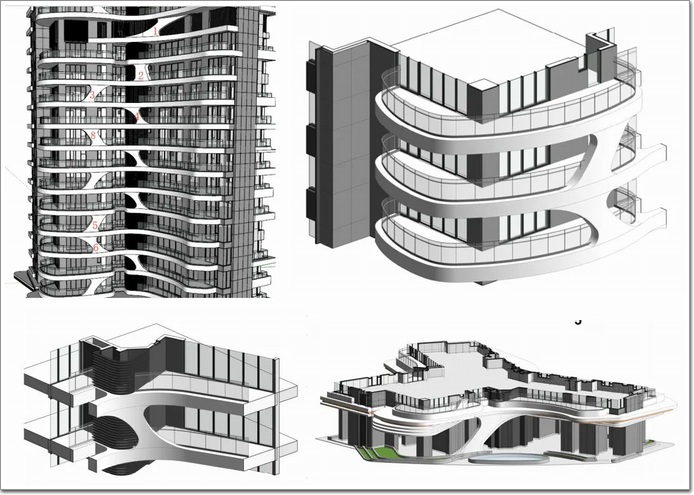

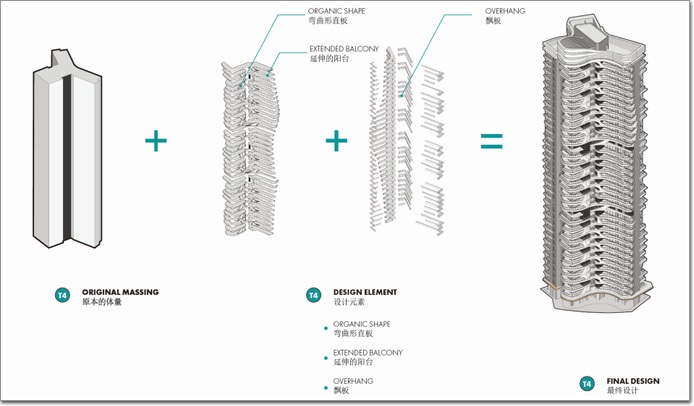

▲4棟造型生成過程
優雅的流線造型是項目的亮眼之處，此處造型的品質感對于整體效果舉足輕重。4棟立面異形造型共8種規格,我們對異形立面造型做了細致的推敲和優化，極力提高其品質感和形體呈現效果 。

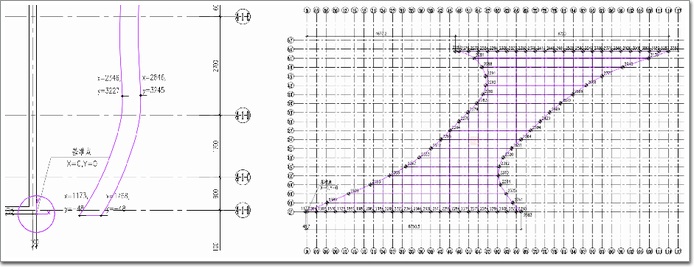

本著審慎、嚴謹的態度，我們對該造型的生產、加工、安裝進行了嚴謹的推敲。為了實現立面造型整體無縫的效果，考慮采用整體單元裝配式安裝。精確控制整體造型的定位，將基準面分為300間隔的軸網，造型投影與軸網的每一個交點旁標注相對于基準點的坐標，對應每個交點的X,Y,Z坐標，通過定位點來控制整個造型的外輪廓。

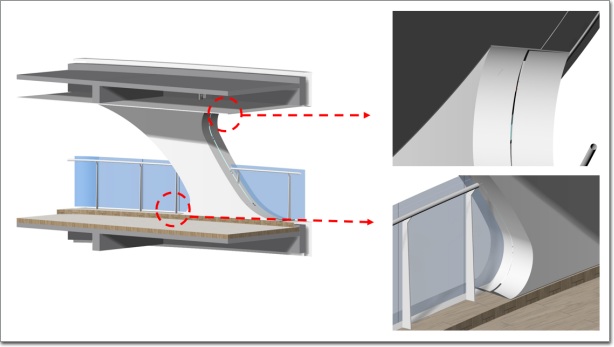

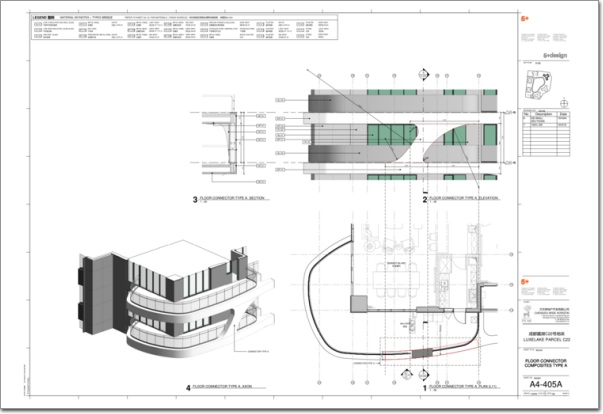

▲不銹鋼造型視覺樣板分析

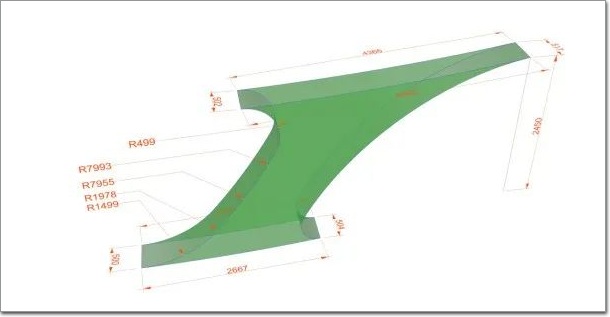

單個造型尺寸為4.3米*3.1米，首先對其自重進行分析。按不銹鋼材質考慮，單個造型整體自重約為530KG。
▲不銹鋼造型重量分析

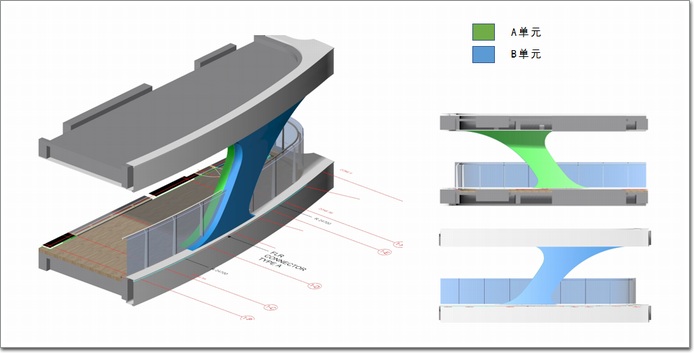

▲單元劃分示意
那么，每個單元具體如何進行組裝和安裝呢?
首先進行面板的加工制作。通過肋板對弧形面板進行找形，控制面板回彈，并布置加強筋保證面板強度。接下來，在正面與側面弧板單獨加工成型后，焊接成整體，焊縫打磨后氟碳噴涂。

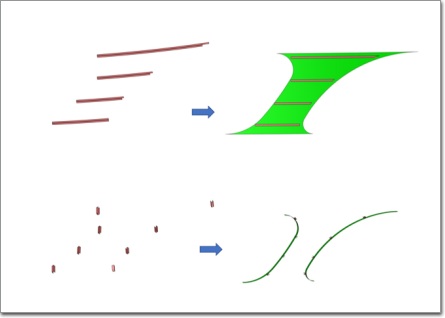

▲加強筋布置示意圖

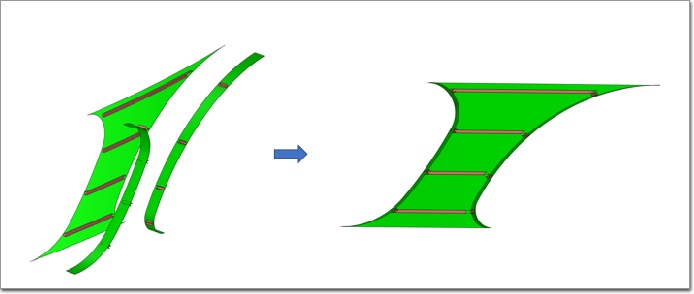

▲正面與側面弧形板焊接示意圖
隨后進行造型骨架的組裝，將鋼管焊接成與外表皮相匹配的造型骨架，再將面板與造型骨架之間通過螺栓進行連接，至此即完成了一個整體裝配式單元的拼裝。

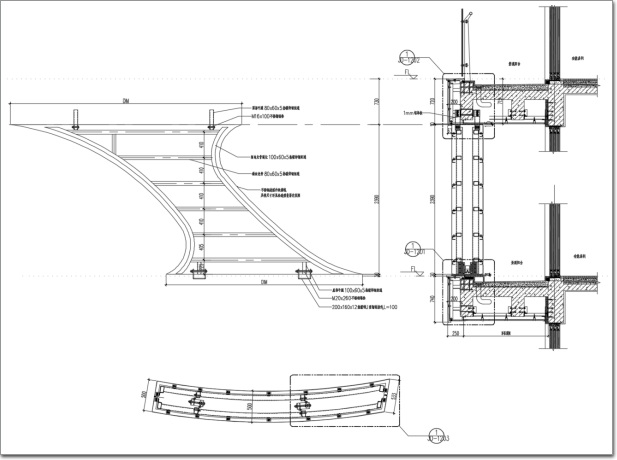

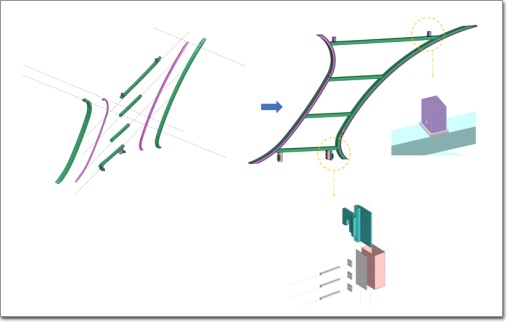

▲A單元龍骨組裝

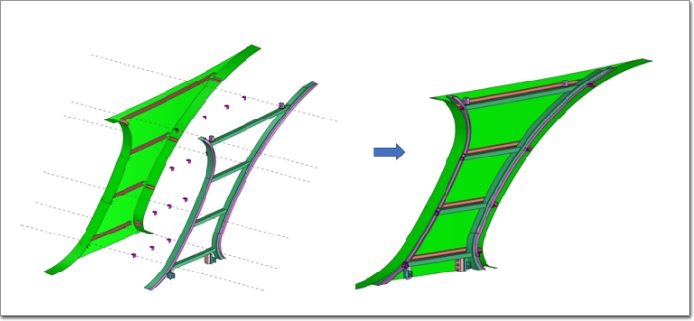

▲A單元面板-龍骨組裝
接下來進入現場安裝階段。

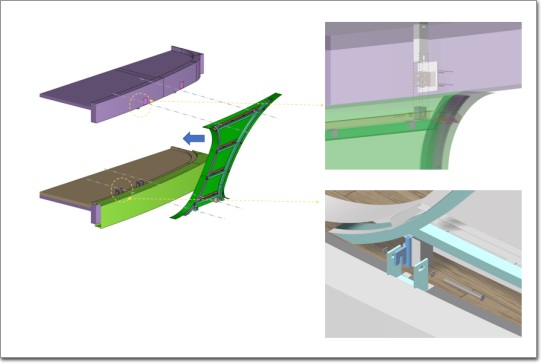

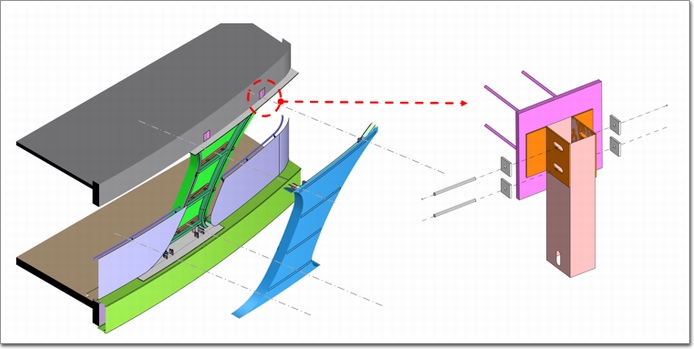

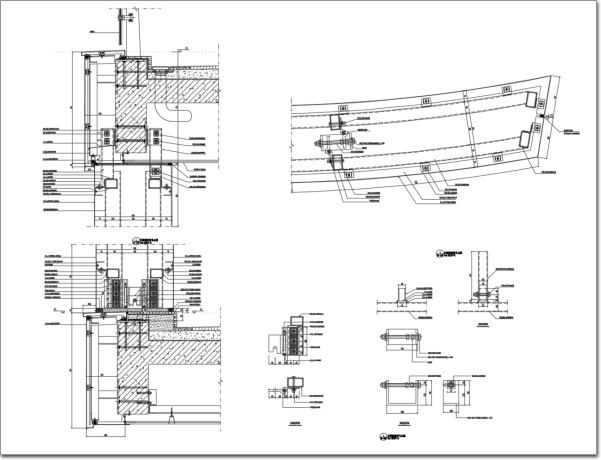

先安裝A單元(室內側單元)，因A單元做在陽臺頂底結構之間，空間有限，方案設計時專門考慮了現場吊裝及安裝的步驟，底部通過三維可調鋁合金轉接件與U型底座螺栓連接，再將頂部連接牛腿通過插芯連接的方式與埋板連接。
▲A單元安裝

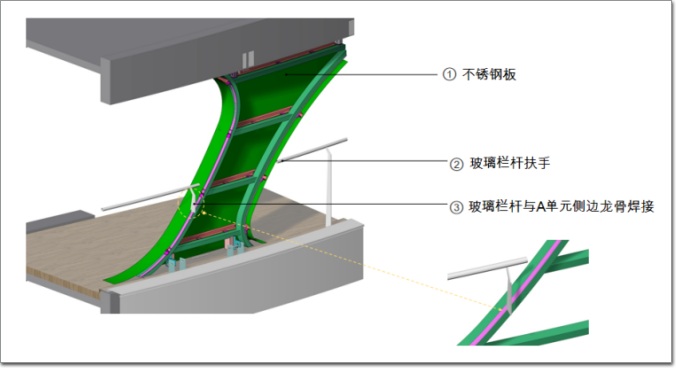

▲玻璃欄桿與A板塊焊接
欄板（詞條“欄板”由行業大百科提供）安裝完成后，進行B單元的組裝和安裝，與A單元同理。
▲B單元安裝
兩個板塊都安裝完成之后，要進行層間鋁板的安裝,用密封膠收口。自此，該處的樣板安裝基本完成。
除了對于安裝過程的推敲模擬分析。為驗證造型效果，通過設計階段視覺樣板，對細節進行了復盤和再次評估 。
▲設計樣板打樣1
施工進場后為了保證最終的落地性效果，經過多次研討，從收口細節、加工精度、成型效果等各方向進行了推敲，調整欄桿立柱倒角、上下口增加立邊消化誤差、將厚重的塊體減薄到欄桿立柱外，使整個造型更加輕盈，陽臺空間更為寬敞。

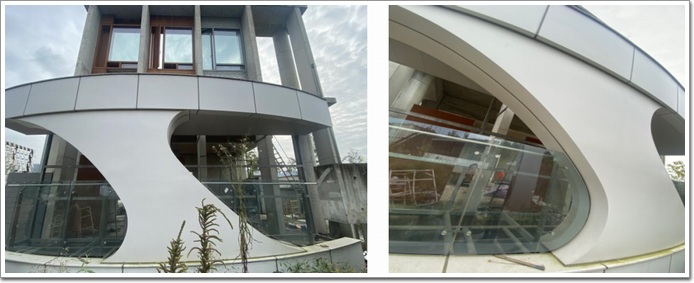

▲實體樣板打樣2

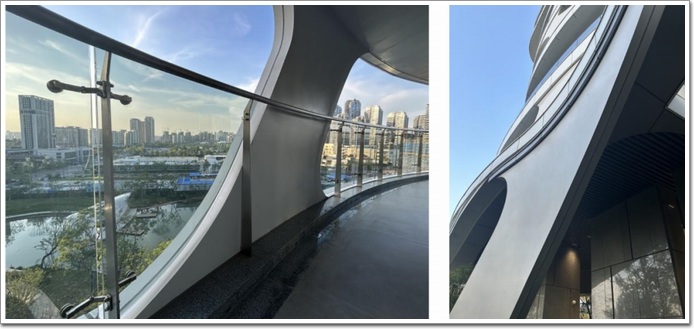

▲實景照片

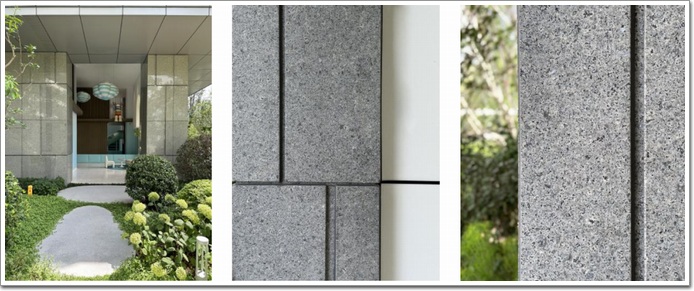

03、更和諧，更靈動——架空層石材排版設計

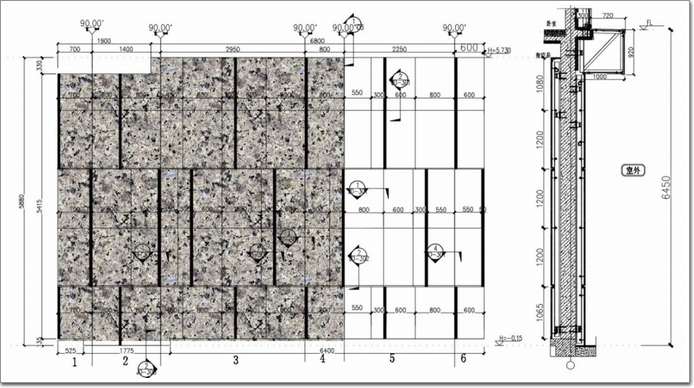

踐行萬華匠心品質價值觀，對架空層石材分版做了細節的提升和打磨 。最初方案為較為簡單的十字縫效果，經過提升優化，最終選擇了大小錯縫效果設計。使得架空層空間更加精致靈動，每一處都值得細細賞析。

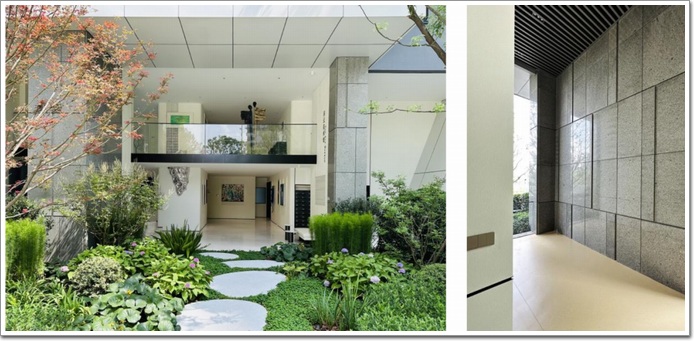

▲實景照片

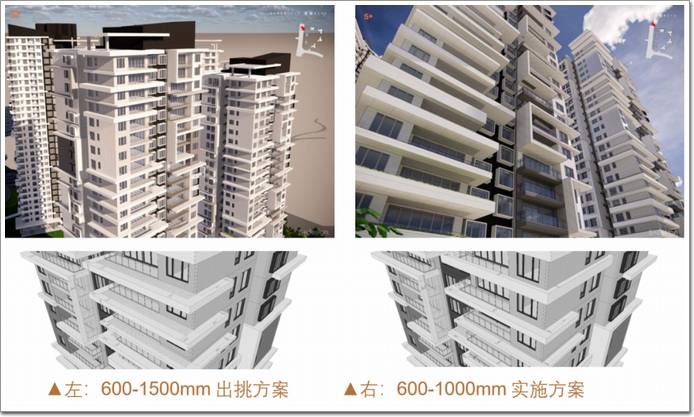

04、方寸之間，進出得宜——陽臺出挑距離優化
原方案擬采用較大高低進退的出挑線條，勾勒建筑層疊的穿插造型，在外裝深化設計過程中 ，線條造型的出挑長度及防流掛作為研究的重點，結合方案效果，經過反復論證與考量，對外挑尺寸進行規整，分析合理距離出挑長度， 實現效果與安全性的平衡。
▲實景照片
05、匠心如初，嚴控每個環節與細節，造就美好生活，嚴謹工序致敬精工品質
門窗（詞條“門窗”由行業大百科提供）型材選用國產優質斷橋隔熱鋁合金型材，隔熱條采用進口品牌;推拉門產品定制鋁合金滑軌替換原有普通尼龍（詞條“尼龍”由行業大百科提供）滑軌，增強推拉門下滑軌耐磨性和耐用性。門窗安裝采用2道密封膠施工，杜絕后期門窗滲漏隱患，我們嚴控每個環節與細節。
▲門窗框安裝

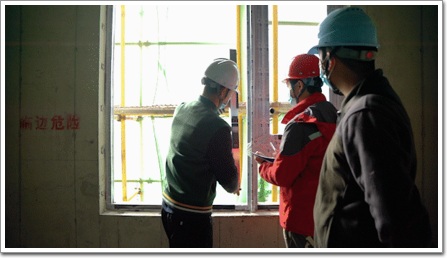

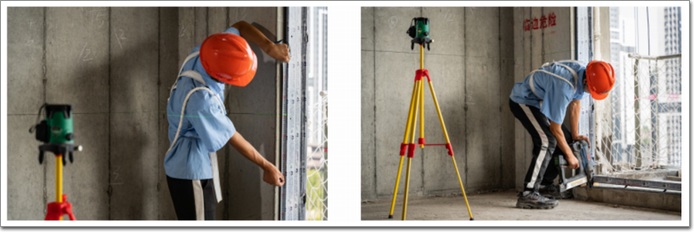

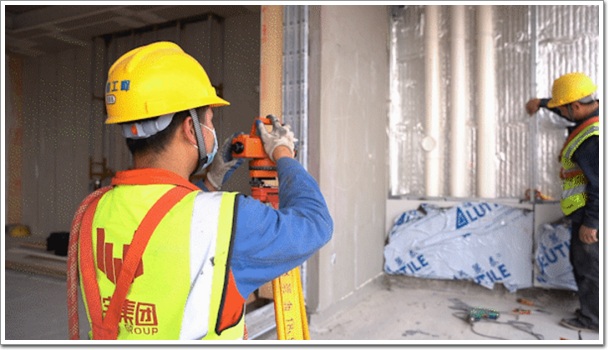

▲門窗框垂直度現場實測實量復核

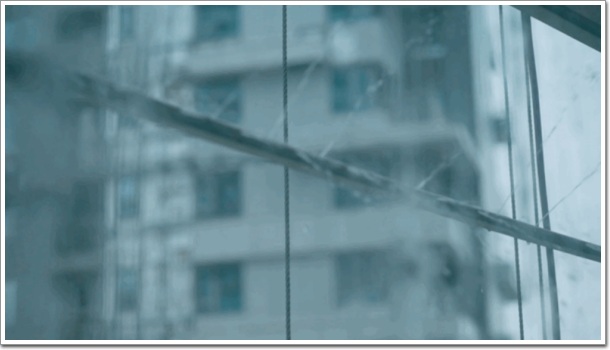

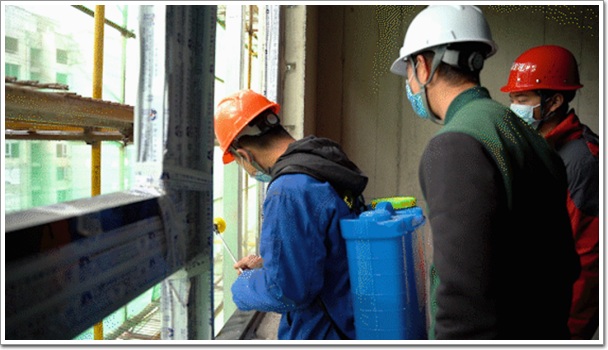

▲門窗框現場淋水復核檢驗
▲門窗玻璃封閉后淋水復核檢驗

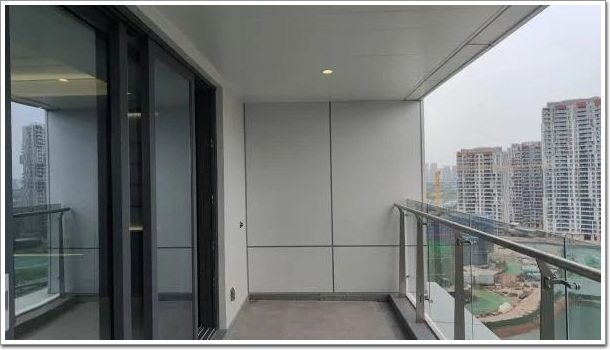

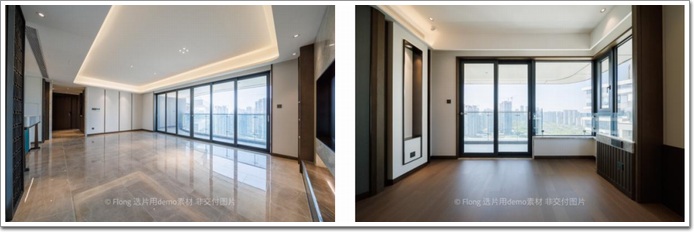

▲實景照片
過程中每個環節與細節的控制，是精工產品的基石。外立面幕墻龍骨采用熱浸鍍鋅鋼材，現場焊接施工，每批材料到場，都將由現場管理者對其進行驗收，隨進度由萬華裝飾中心進行化學性能、材質等項目的抽檢/復檢，施工單位按照國家規范要求進行送檢，保障所有使用材料均滿足設計/規范要求。

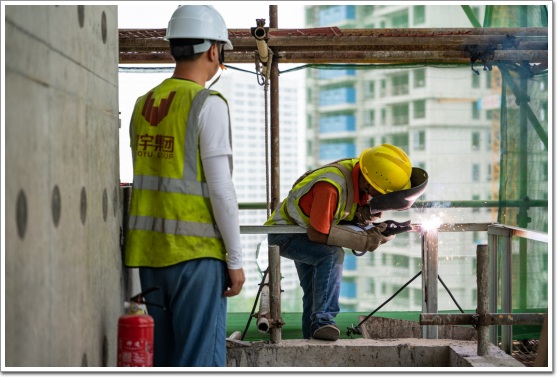

▲鋁板龍骨焊接

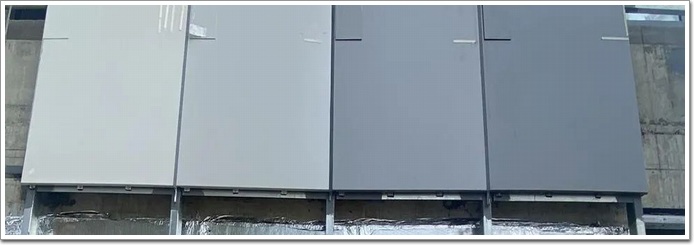

▲鋁板安裝調校
▲實景照片
功不唐捐,玉汝于成。匠心的打磨，最終使得玥港在2023年7月以最佳狀態交付給業主 。高質量與高標準在設計過程中一以貫之，并最終體現在高度還原的實景成果之中。

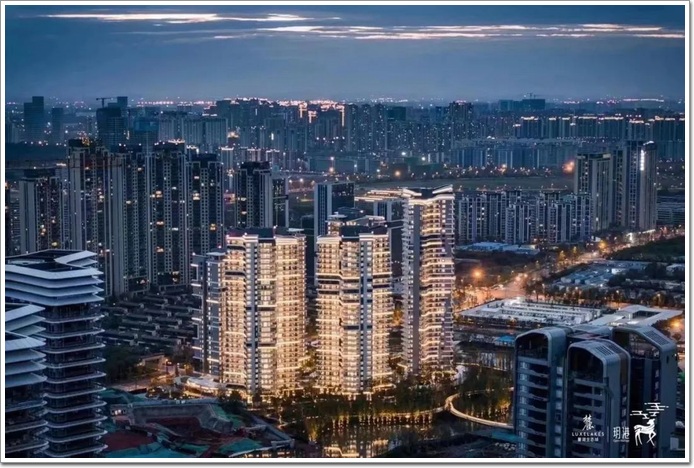

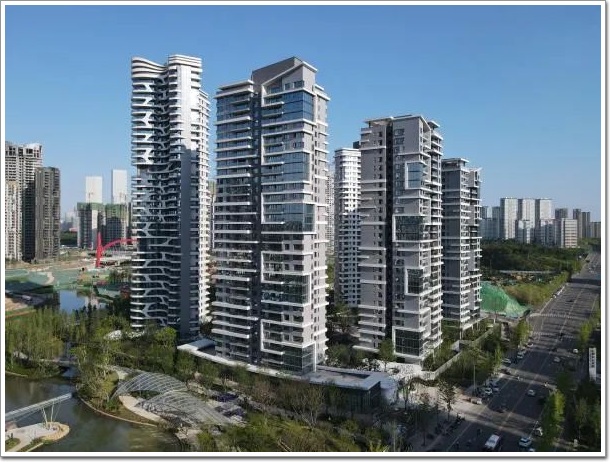

▲實景照片
▲效果圖
▲實景照片
項目名稱 | 麓湖生態城·玥港
項目時間 | 2020年9月(開始時間)
建筑面積 | 152343.45㎡
基地位置 | 天府新區，成都，中國
建筑方案 | 5+design(五杰設計)
幕墻顧問及設計 | 中建深圳裝飾有限公司
外裝施工 | 超宇集團有限公司、四川千宇好建筑裝飾工程有限公司、上海遼申幕墻工程有限公司
業主管理團隊 | 成都萬華投資集團有限公司-裝飾中心-外裝、研發中心、項目管理中心
