摘要：本文詳細分析了多腔中空玻璃傳熱機理，并給出了多腔中空玻璃最佳熱工性能設計準則。
關鍵詞：多腔中空玻璃 熱工性能 設計準則
1. 前言
建筑節能是永久主題，要求會越來越嚴格。《建筑節能與可再生能源利用通用規范》GB55015自2022年4月1日起實施。該規范為強制性工程建設規范，全部條文必須嚴格執行。現行工程建設標準相關強制性條文同時廢止。現行工程建設標準中有關規定與該規范不一致的，以該規范的規定為準。該規范執行力度非常大，此前實施的《公共建筑節能設計標準》GB50189—2015、《嚴寒和寒冷地區居住建筑節能設計標準》JGJ26-2018、《夏熱冬冷地區居住建筑節能設計標準》 JGJ134-2010和《夏熱冬暖地區居住建筑節能設計標準》JGJ 75-2012等相關強制性條文廢止，與該規范不一致的，以該規范的規定為準。
該規范不僅執行力度大，且門窗熱工技術指標要求加嚴。近期有些地方標準也相繼出臺嚴格節能標準，如北京市地方標準《居住建筑節能設計標準》DB11/891—2020中規定，外窗和透明玻璃幕墻的傳熱系數（詞條“傳熱系數”由行業大百科提供）不得大于1.1W/㎡K，且為強制性條文。由于門窗幕墻金屬邊框傳熱系數遠高于玻璃，對于如此低的傳熱系數要求，玻璃的傳熱系數則應更低。因此，傳統的單腔雙玻中空玻璃已無法滿足要求，采用多腔中空玻璃勢在必行。由于多腔中空玻璃影響因素較多，如何正確的選擇玻璃配置，以獲得最佳玻璃熱工性能極為重要，為此本文提出多腔中空玻璃最佳熱工性能設計準則，供工程上使用。
2. 設計準則

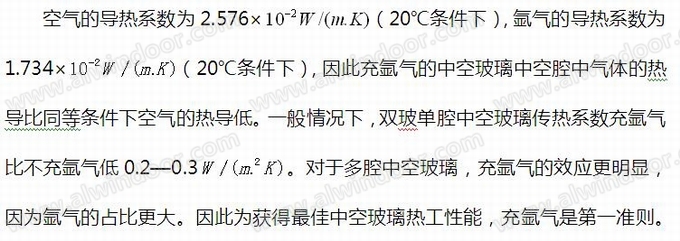

2.1 充氬氣
2.2中空玻璃間隔層厚度
長期以來，行業里有些人認為，中空玻璃間隔層厚度以12mm為最佳，理論與實驗證明，中空玻璃間隔層厚度15mm、16mm為最佳。目前多腔中空玻璃間隔層采用9mm較多，盡管對于多腔中空玻璃間隔層采用15mm可能會造成中空玻璃太厚，但9mm間隔層應不是好的選擇，至少應采用12mm間隔層。加大間隔層是第二準則。
2.3暖邊
盡管中空玻璃采用暖邊對于其自身的傳熱系數沒有貢獻，但對于構成門窗幕墻后暖邊是有明顯貢獻的，因此采用暖邊是第三準則。
2.4 鍍膜
降低中空玻璃傳熱系數采用low-e鍍膜玻璃是必須的。對于多腔中空玻璃low-e膜的數量和位置非常重要，正確采用low-e膜可收到事半功倍的效果。
2.4.1 單膜
對于多腔中空玻璃，可采用一片離線low-e膜，其位置應放在中空玻璃第二面，這樣做的目的不僅其傳熱系數最優，其太陽得熱系數也最優。
2.4.2 雙膜
如果采用一片離線low-e膜，中空玻璃的傳熱系數仍然不能滿足要求，可再增加一片在線low-e膜，其位置應放在室內側，目的是為了降低玻璃內表面換熱系數（詞條“內表面換熱系數”由行業大百科提供），進而降低中空玻璃的傳熱系數。
2.4.3 多膜
如果采用雙膜仍然不能滿足要求，可再增加離線low-e膜，其位置應放在無膜的空腔中。
采用low-e是第四準則。

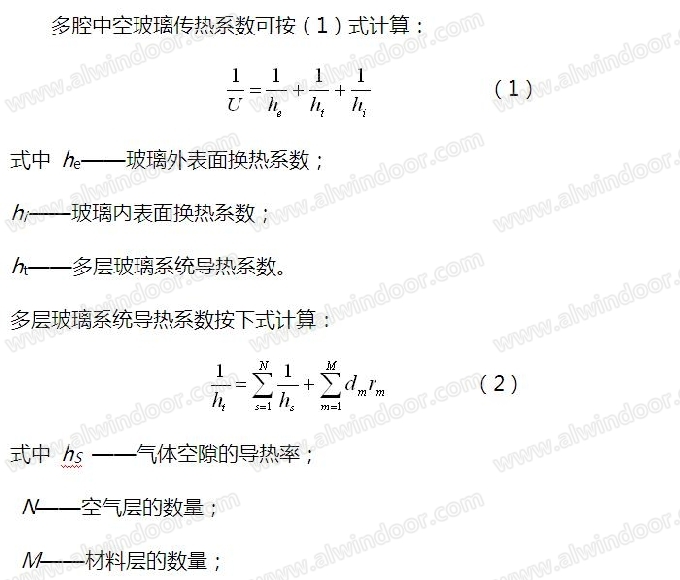

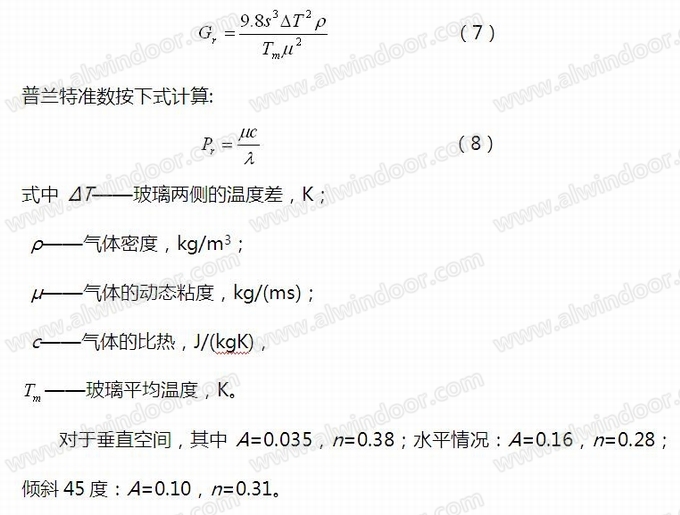

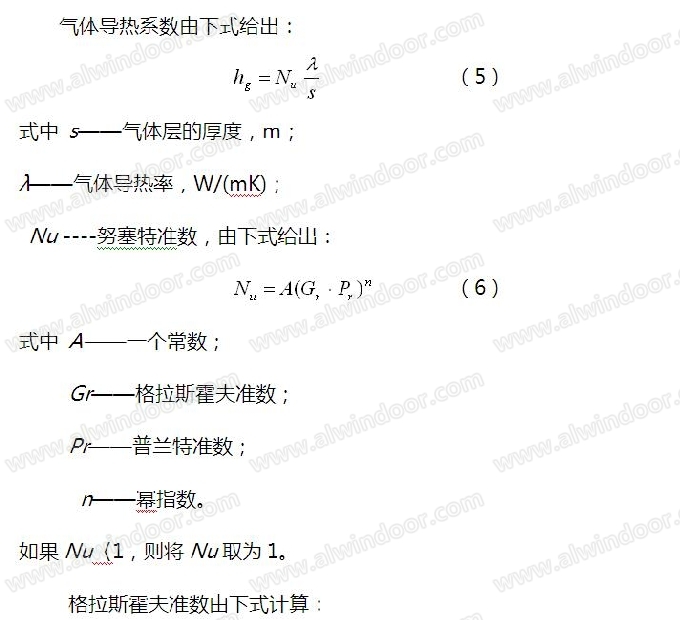

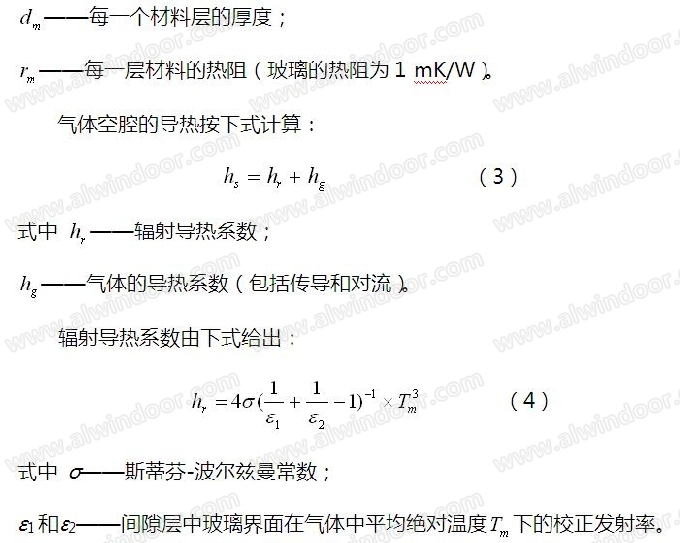

3. 多腔中空玻璃傳熱系數計算方法
對于多腔中空玻璃，每一單元的平均溫度和平均溫差通過迭代法計算得出。
例如：6low-e(離線，第二面)+12Ar+6low-e(離線，第四面)+12Ar+6low-e(在線，第六面)，其傳熱系數僅為0.7W/㎡K，已經非常低了。
四、結束語
降低玻璃的傳熱系數在理論上沒有障礙，只要增加空氣間隔層的數量，并配以low-e膜即可。工程實踐中，如何在控制成本的條件下，設計中符合標準要求的中空玻璃需求具體情況具體分析，但本文給出的設計準則是最佳技術路線。
作者單位：北京中新方建筑科技研究中心
