摘要：由于建筑外觀和遮陽要求，玻璃幕墻懸挑裝飾帶尺度越來越大，對幕墻系統的影響也越來越大。對于幕墻懸挑尺寸較大的裝飾帶，結構計算很重要;除此之外，在構造設計上需要注意盡量降低對幕墻系統的影響，并簡化力學模型;同時，為確保工程質量和提高施工效率，采用裝配式構造。
關鍵字：玻璃幕墻;水平懸挑大裝飾帶;結構計算;裝配式構造
1 引言
在進行幕墻水平懸挑裝飾帶結構設計之前，首先需要考慮裝飾帶對幕墻立柱的影響，再具體分析裝飾帶與幕墻立柱的連接方式，以及裝飾帶自身的強度、剛度、穩定性（詞條“穩定性”由行業大百科提供），還有裝飾帶的構造及裝飾帶與立柱的連接構造。
2 水平大裝飾帶對幕墻立柱的影響
2.1 水平大裝飾帶與簡支梁立柱連接的情況
簡支梁立柱承受均布荷載，水平大裝飾帶承受豎向均布荷載，這個豎向荷載轉換為作用到立柱的集中彎矩，可以理解為在簡支梁原有荷載的基礎上增加一個集中彎矩Myp，先看它對簡支梁立柱的影響：
簡支梁立柱在原有均布荷載作用下，跨中最大彎矩為Mi，在立柱跨中任意位置施加集中彎矩Myp后，立柱跨中彎矩變為Mi + 0.5Myp。當Myp小于Mi時，立柱最大彎矩只是稍大于立柱跨中彎矩，但比值不大于104%，可認為立柱跨中彎矩與立柱最大彎矩近似相等。

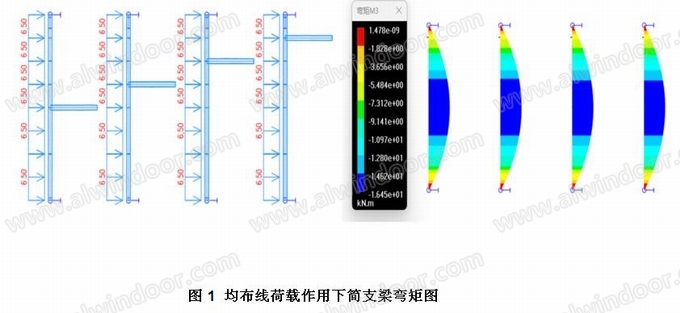

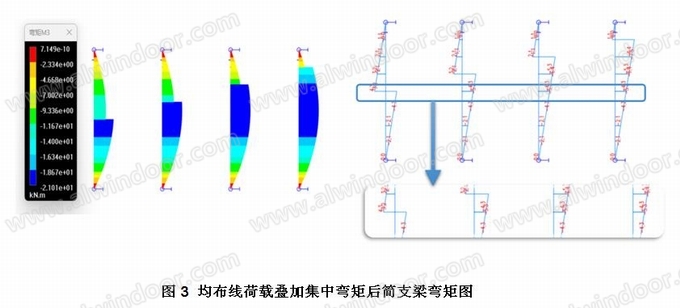

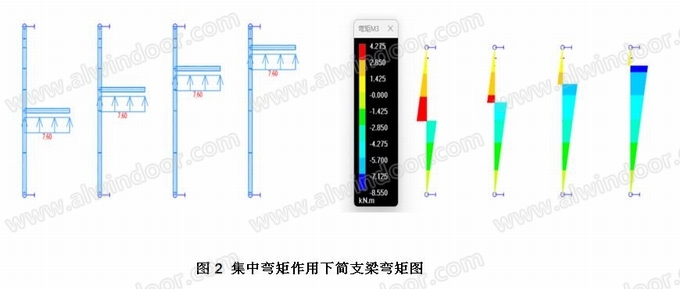

在施加集中彎矩Myp后，通常會覺得立柱跨中彎矩增加Myp，并與彎矩作用位置有關。但實際情況并不是這樣，為方便理解，我們假定立柱跨度為L = 4.5m，水平裝飾帶懸挑尺寸為Lyp =1.5m，立面幕墻和水平裝飾帶的分格均為1.5m，立面幕墻的風荷載標準值為4kPa，按照相應體型系數進行計算，采用有限元（詞條“有限元”由行業大百科提供）分析，參見圖1、圖2、圖3。

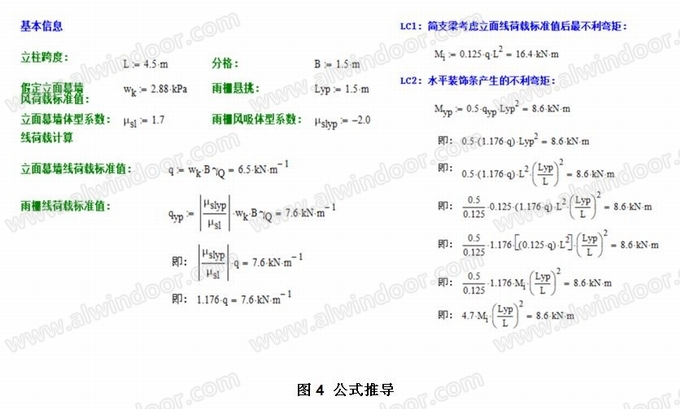

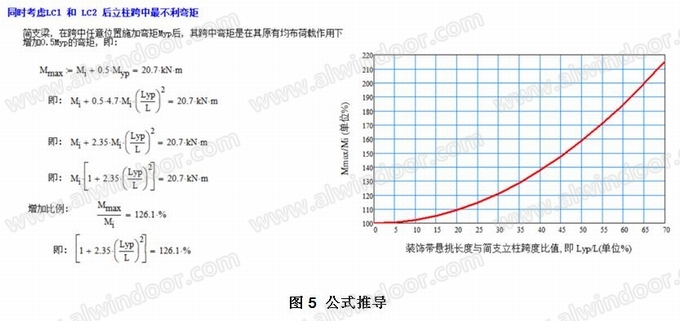

可以看到，在施加集中彎矩Myp后，跨中增加彎矩始終為0.5Myp。該結論可以用于評估有懸挑水平裝飾帶的簡支梁立柱，為方便使用，這里將裝飾帶懸挑長度與簡支立柱跨度比值作為參數，換算出Mi的變化幅度，具體推導參見圖4、圖5。
可以直接用公式或者圖5的圖表進行設計方案的評估，例如：
當Lyp/L = 1.5/4.5 =33%時，查圖5圖表，跨中彎矩變為原簡支梁的126%;
當Lyp/L = 1.5/6.0 =20%時，查圖5圖表，跨中彎矩變為原簡支梁的115%;
這里有一個有趣的結論：簡支梁立柱作用有兩個等值同號的彎矩時，如果兩個彎矩其中一個在跨中以上，另一個在跨中以下，那么簡支梁跨中增加的彎矩為0，感興趣的讀者可以自行驗證一下。
2.2 水平大裝飾帶與雙支座立柱連接情況

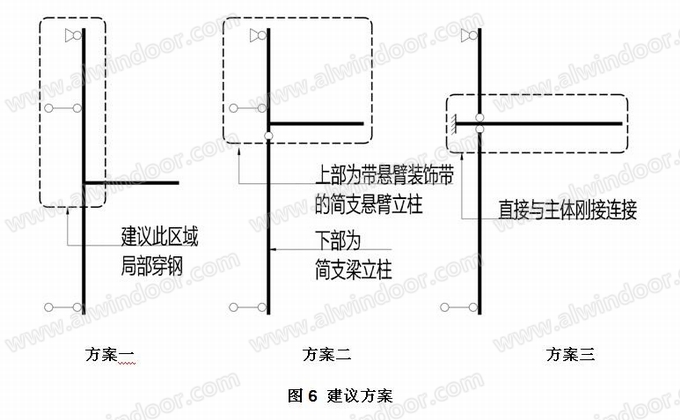

水平大裝飾帶與雙支座立柱連接情況下，結構受力較為復雜，本文給出三個建議方案，參見圖6。
方案一：當水平裝飾帶位置離立柱中支座較遠時，裝飾帶直接與立柱連接，建議在圖示區域穿鋼加強，因為此區域彎矩較大;
方案二：水平裝飾帶位置離立柱中支座較近時，裝飾帶也可直接與立柱連接，建議將立柱進行拆分，下部設計為簡支梁立柱，上部設計為帶懸臂裝飾帶的簡支懸臂立柱;
方案三：水平裝飾帶懸挑尺寸很大時，建議按照懸挑雨篷處理，即裝飾帶直接與主體結構固定，此時立柱變為上下兩個簡支梁立柱;
2.3 工程案例設計方案選擇

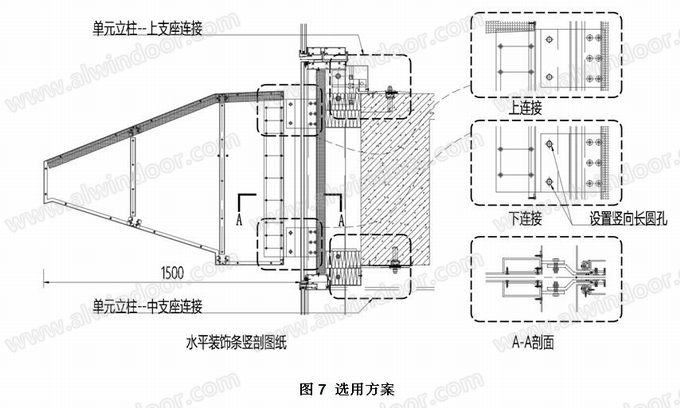

以下為某工程案例，因為裝飾帶造型較為特殊，裝飾帶截面高度尺寸為1000mm，懸挑尺寸達1500mm，未采用常規的設計方案，綜合考慮后，采用裝配式構造方案，將幕墻立柱設計為雙支座，水平裝飾帶與幕墻設置上下兩個連接點，上連接點盡可能靠近幕墻立柱上支座，下連接點盡可能靠近幕墻立柱中支座，這樣水平裝飾帶可以將其反力近似于直接的傳到支座上,使得裝飾帶對幕墻立柱的彎矩影響降到最小。參見圖7
在裝飾帶與立柱的連接節點處理上，需要注意在下連接件上開豎向長孔，避免因多余約束而產生不利內力，保證裝飾帶根部彎矩轉化為上下連接的水平力偶，而重力荷載由上連接件單獨承擔。
3 水平大裝飾利用端部封板提供結構支撐
本案例裝飾帶由于截面尺寸較大，我們將裝飾帶分縫設計為一個幕墻分格寬度，沒有采用額外的懸臂龍骨作為支撐構件，而是利用裝飾帶面板自身的剛度，當面板形成了一個封閉的箱型構件時，本身具備很大的剛度，兩側的端部封板類似于鋼板剪力墻，能夠抵抗裝飾帶受到的豎向荷載，但需要注意薄板失穩的問題，兩側端部封板擬選用4mm厚鋁板，在根部設置豎向鋁龍骨，鋁龍骨的側面與端部封板通過間隔布置的自攻螺釘（詞條“自攻螺釘”由行業大百科提供）連接，并且加密布置，保證根部彎矩有效的傳遞。
裝飾帶水平鋁板按計算要求布置加強筋并與端部封板進行焊接，考慮到鋁焊部位強度削弱，需在鋁板兩側進行折邊，折邊通過自攻螺釘與端部封板連接進行加強。

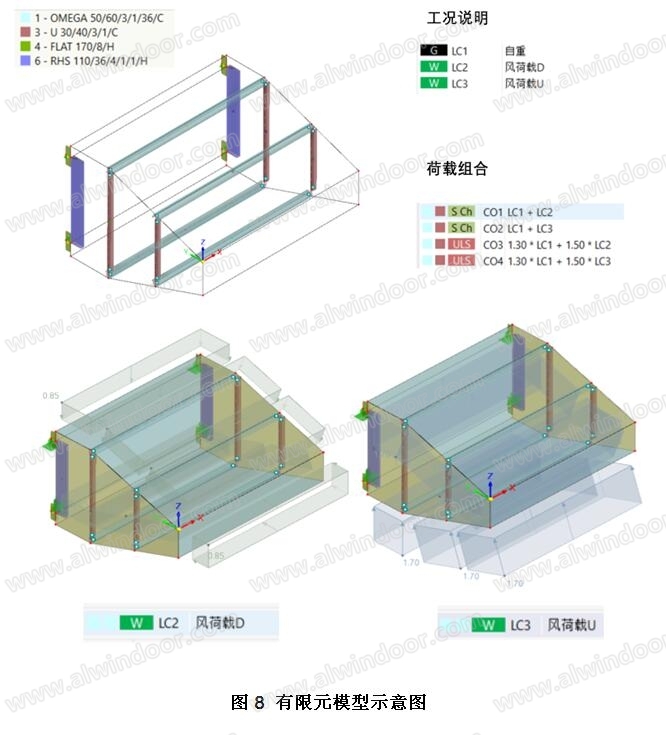

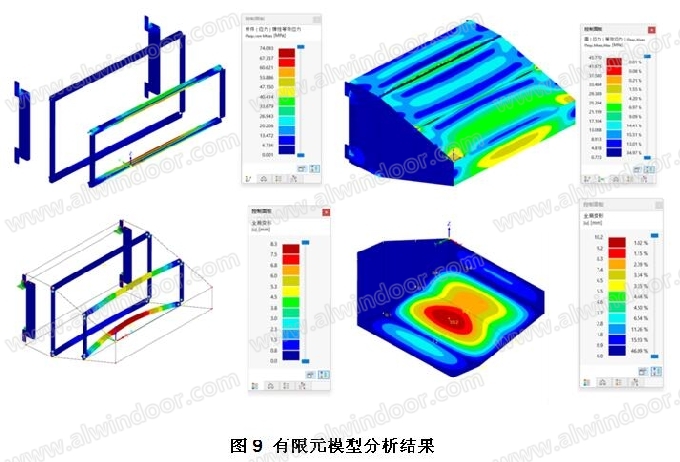

采用有限元分析，參見圖8、圖9。

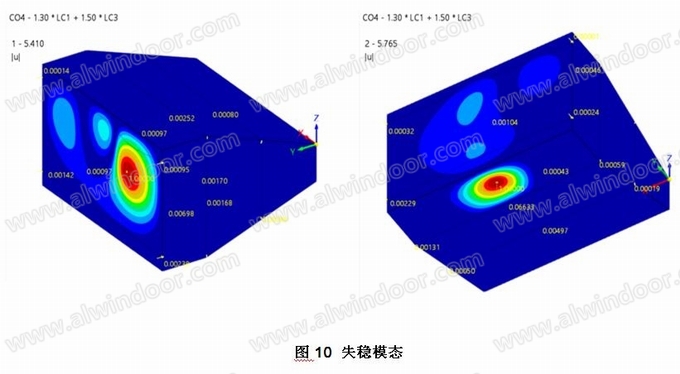

還需要考慮端部封板的穩定性，對其進行了失穩模態分析，參見圖10。

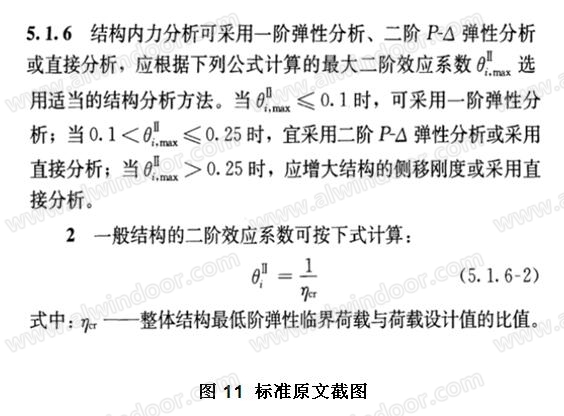

可以看到，第一階失穩模態的屈曲特征值為ηcr=5.41，并且失穩的區域不在端部封板，參考《鋼結構設計標準GB500017-2017》5.1.6-2條，標準原文參見圖11，對于容易失穩的薄板，其二階效應控制在0.25以下，可以通過增加端板的剛度降低二階效應，對應的ηcr應大于1/0.25 = 4.0。
4 水平大裝飾帶端部封板穩定性對比分析

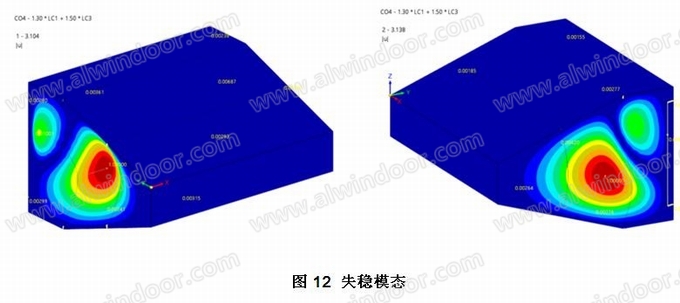

前文布置豎向加強筋，減小了鋁板失穩區隔，以增加端部封板的穩定性。作為對比，這里提供一個采用3mm端板，無豎向加強筋的失穩模型分析，其失穩模態參見圖12，可以看到，此時的第一階失穩模態的屈曲特征值為ηcr=3.104，并且失穩的區域在端部封板，剛度明顯不足，這也說明增加端板厚度及增加根部豎向加強筋的必要性。
5 水平大裝飾帶與立柱連接的分析

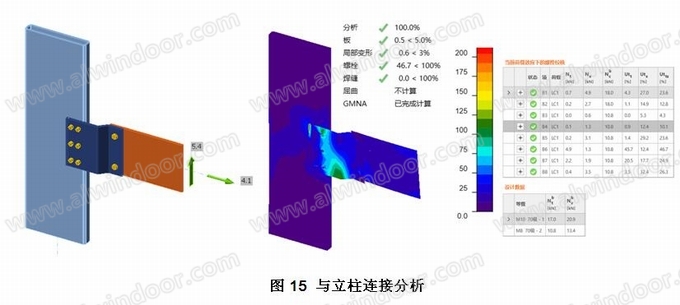

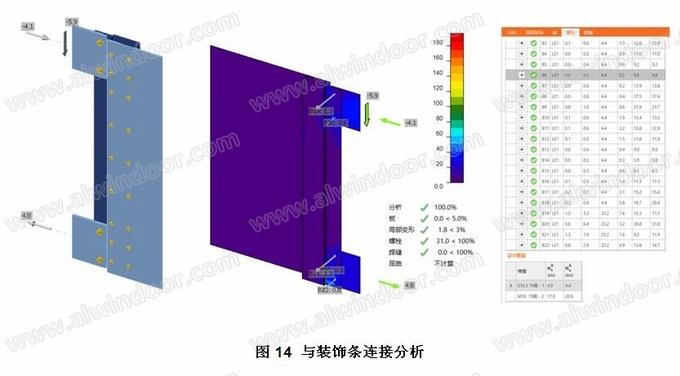

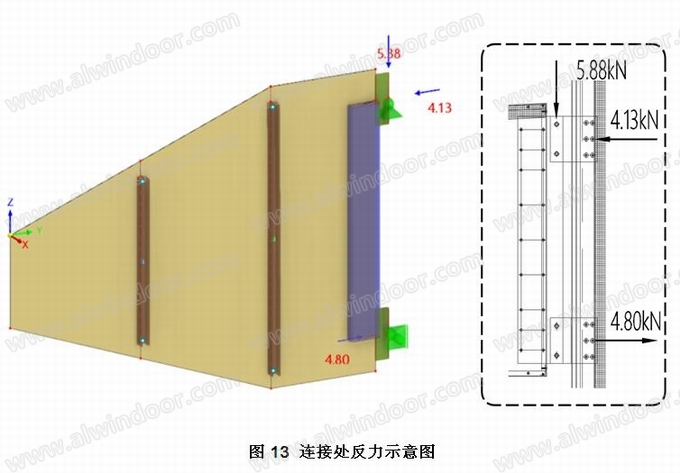

裝飾帶與立柱的連接是設計的關鍵，這里我們進行了有限元分析，參見圖13、圖14、圖15，通過有限元分析，論證了端部封板通過間隔布置的自攻螺釘及連接板（詞條“連接板”由行業大百科提供）將荷載有效的傳遞給了幕墻的立柱。
6 總結
1) 簡支梁立柱承擔水平裝飾帶產生的集中彎矩Myp之后，并不會增加Myp的彎矩，而是在跨中增加0.5Myp的彎矩;
2) 水平大裝飾帶如果通過上下兩個連接點與立柱連接，下連接點應注意釋放豎向位移，避免因多余約束而產生不利內力;
3) 當裝飾帶的面板能夠形成封閉箱型構件的時候，可以考慮利用面板自身的剛度承受外部荷載，但需要注意面板的穩定性，通過增加面板的厚度及布置加強筋提高其失穩模態的屈曲特征值;
4) 在進行水平大裝飾帶系統設計時，采用裝配式構造，以確保工程質量和提高施工效率。
