爐料概念讀音：lú liào
詞義：加入冶煉爐的礦石和其他催化材料。

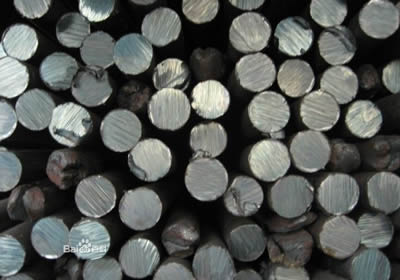

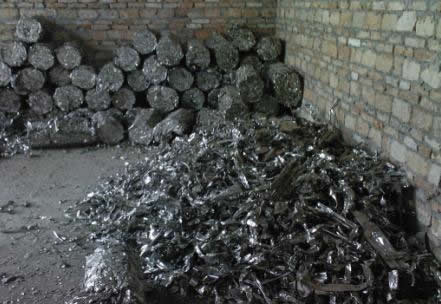

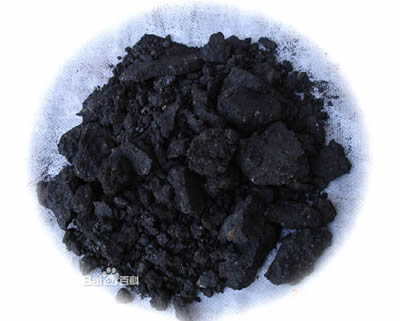

鐵礦石，鋼坯，生鐵，廢鋼鐵，焦煤，鐵合金都屬于爐料。
爐料準(zhǔn)備(preparation of charge)概述
爐料：是指加入冶煉爐的礦石和其他催化材料，例如，鐵礦石，鋼坯，生鐵，廢鋼鐵，焦煤，鐵合金。將精礦或礦石、熔劑和煙塵等按冶煉要求配制成具有一定化學(xué)組成和物理性質(zhì)的爐料的過(guò)程，為現(xiàn)代火法冶金流程的重要組成部分。爐料準(zhǔn)備一般包括貯存、配料、混合、爐料干燥、爐料制粒、爐料制團(tuán)、煅燒及焙燒等。
將精礦或礦石、熔劑和煙塵等按冶煉要求配制成具有一定化學(xué)組成和物理性質(zhì)的爐料的過(guò)程，為現(xiàn)代火法冶金流程的重要組成部分。爐料準(zhǔn)備一般包括貯存、配料、混合、爐料干燥、爐料制粒、爐料制團(tuán)、煅燒及焙燒等。除煅燒及焙燒使?fàn)t料發(fā)生化學(xué)變化外，其他過(guò)程一般只發(fā)生物理變化。
由精礦、返料、煙塵、熔劑等組成的爐料，其物理狀態(tài)、化學(xué)成分、含水量以及數(shù)量，不一定能滿足冶煉工藝的要求。為了保證正常生產(chǎn)，就需要貯存足夠一段時(shí)間使用的原料和熔劑等。冶煉廠常處理多個(gè)礦山或選廠的礦石及精礦，必須進(jìn)行配料將各種精礦按一定比例配合使用，并混合成化學(xué)成分、物理性比較一致的原料。進(jìn)廠精礦一般含水8%～15%，而煉前爐料準(zhǔn)備、冶煉過(guò)程及其煙氣處理都要求精礦含有較低的水分而需經(jīng)過(guò)干燥處理。某種原料，對(duì)于作為某一冶煉過(guò)程來(lái)說(shuō)，其粒度可能太細(xì)需要配入粘結(jié)劑制粒，或其透氣性不夠好，必須配入粘結(jié)劑制成團(tuán)塊。氧化物常比硫化物易于還原，金屬的硫酸鹽、氯化物或氧化物更易從原料中浸出，因而常需要通過(guò)煅燒與焙燒的化學(xué)方法，將原料中的礦物轉(zhuǎn)變成所需要的形式。例如：借助煅燒使CaCO3轉(zhuǎn)變成CaO和CO2；通過(guò)焙燒，使金屬硫化物轉(zhuǎn)變成金屬氧化物或金屬硫酸鹽。對(duì)于某一具體原料而言，究竟需要經(jīng)過(guò)哪些準(zhǔn)備過(guò)程，則視原料本身情況和冶煉工藝要求而定。
爐料貯存
冶煉廠的主要原料，有價(jià)金屬含量高，貯存在有蓋倉(cāng)庫(kù)內(nèi)，防止飛揚(yáng)和流失，在寒冷地區(qū)還要采取保溫防凍措施。在保證正常生產(chǎn)的前提下，確定最少精礦貯存量是一個(gè)重要的經(jīng)濟(jì)技術(shù)問(wèn)題。最少精礦貯存量與冶煉廠日處理量和精礦的貯存天數(shù)有關(guān)。精礦的貯存時(shí)間則決定于冶煉工藝及其工作制度，大檢修的配合，交通運(yùn)輸?shù)葪l件。一般冶煉廠精礦的貯存時(shí)間可取15～20d，連續(xù)性強(qiáng)的冶煉工藝精礦貯存時(shí)間可適當(dāng)延長(zhǎng)，以便完成配料前的初混、取樣化驗(yàn)等準(zhǔn)備工作，使精礦成分較為穩(wěn)定，減輕配料工序的負(fù)荷。季節(jié)性生產(chǎn)的小型冶煉廠，應(yīng)考慮停產(chǎn)期間精礦的貯存。交通運(yùn)輸條件較差，如枯水季節(jié)不能水運(yùn)等，則應(yīng)適當(dāng)增加貯存時(shí)間。
返回處理的煙塵要貯存于貯礦倉(cāng)庫(kù)內(nèi)，其最少貯存量及貯存時(shí)間取決于其產(chǎn)率和配料方法及其制度，常取7～10d。某些富集了稀散金屬的煙塵，送單獨(dú)處理工序去貯存。
煉鉛鼓風(fēng)爐爐料常配入爐渣是為了改善冶煉操作條件，其貯礦倉(cāng)容量取1～2d即可。當(dāng)需用石灰配料時(shí)，無(wú)疑要貯存于貯礦倉(cāng)內(nèi)。
冶煉所用石灰石、石英等熔劑常露天貯存，一般依運(yùn)輸距離和條件，選取1～2周時(shí)間的貯量。
現(xiàn)代火法冶金的另一類爐料是各種二次金屬原料。依據(jù)冶煉工藝流程、二次金屬原料來(lái)源、性狀及其制備工藝的不同，可選擇其作為某冶煉過(guò)程的爐料來(lái)考慮其貯存量。
爐料混合
配合料的充分混合，也是爐料準(zhǔn)備的一個(gè)不可缺少的環(huán)節(jié)。混合的目的是使配合料的成分均勻。混合可以在圓筒混合機(jī)進(jìn)行，也有在輪式混合機(jī)內(nèi)進(jìn)行的。回轉(zhuǎn)圓筒作圓周運(yùn)動(dòng)時(shí)，爐料靠它自身與內(nèi)壁產(chǎn)生的摩擦力被帶到一定高度，然后在重力作用下離開內(nèi)壁被拋落到筒底，如此往復(fù)運(yùn)動(dòng)。在拋落過(guò)程中物料相互沖擊混合攪拌，成分逐漸均勻。物料在輪式混合機(jī)中混合的過(guò)程是：當(dāng)輪子轉(zhuǎn)動(dòng)時(shí)，物料從一定高度落到混合輪上，被旋轉(zhuǎn)的鋼棒打成散亂狀態(tài)，得到混勻。
煉鉍冶金爐料煉鉍冶金爐的爐料包括鉍精礦、氧化鉍渣、煤粉、鐵屑、純堿、螢石、黃鐵礦、返渣等，根據(jù)配料比的要求投入爐內(nèi)。
一、鉍精礦
鉍精礦包括硫化鉍精礦與氧化鉍精礦，是提鉍的主要原料，在冶金爐熔煉中，鉍精礦參與的反應(yīng)是復(fù)雜的。
二、氧化鉍渣
一般指鉛陽(yáng)極泥氧化除鉍產(chǎn)出的渣料。根據(jù)回收金銀的傳統(tǒng)流程，鉛陽(yáng)極泥經(jīng)還原熔煉產(chǎn)出貴鉛，貴鉛在分銀爐氧化吹煉中，脫除砷、銻后繼續(xù)吹風(fēng)氧化，則鉍與鉛皆氧化入渣。氧化渣分為前期渣，中期渣、后期渣，前期渣含鉛高，含鉍低，后期渣含鉍高，含鉛低。三者合稱氧化鉍渣，一般含鉍在35%～55%之間。氧化鉍渣是綜合回收鉍的主要原料之一。
三、煤粉
煤粉用作還原劑。加入煤粉作用如下：
（1）使氧化鉍還原。
（2）起部分脫硫作用：
（3）保持爐內(nèi)還原性氣氛，防止鉍液氧化，防止?fàn)t膛內(nèi)特別是爐頂耐火材料氧化腐蝕。
（4）防止碲氧化入渣，而使碲富集于粗鉍之中。
煤粉加入量必須恰當(dāng)，過(guò)多過(guò)少都會(huì)帶來(lái)不良的后果。當(dāng)加煤粉過(guò)量時(shí)，使其它對(duì)氧的親和力較鉍為大的雜質(zhì)金屬也被還原進(jìn)入粗鉍，降低粗鉍的品位。同時(shí)，由于碳的熔點(diǎn)高(3700℃)，碳加入過(guò)量，會(huì)提高爐料的熔點(diǎn)和粘度，使?fàn)t料難熔化。當(dāng)煤粉不足時(shí)，氧化鉍還原不充分，造成部分氧化鉍入渣，提高了渣含鉍，增大鉍的損失，并且，無(wú)法維持爐內(nèi)穩(wěn)定的還原性氣氛。
