測定中空玻璃露點的溫度(按大氣循環(huán)和高濕標準試驗得出試驗前后的露點，但此檢測不包括紫外線照射)對判斷
中空玻璃密封膠的整體性和
干燥劑吸收由生產(chǎn)密封在中空玻璃密封層內(nèi)殘余濕度的能力給出一個很好的指標。這些試驗本身也可用于檢驗中空玻璃的生產(chǎn)過程，并可用來作為質(zhì)量保證的手段。
3 惰性氣體的充氣方法
中空玻璃的惰性氣體的充氣方法通常采用有兩種：
真空箱法和氣體置換法。
3.1 真空箱法
使用真空箱法時，首先將中空玻璃放入箱內(nèi)里，再將箱內(nèi)氣體抽出，然后在向箱內(nèi)充回惰性氣體如氬氣。氬氣充填的多少取決于真空箱里達到的真空程度，以及充惰性氣體的時間。
3.2 空氣置換方法

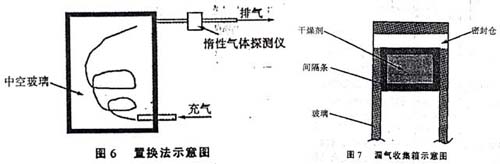

使用空氣置換法時，在
中空玻璃間隔條的同一側(cè)穿兩個孔，分別接近上下間隔條的位置。下孔用來往中空玻璃內(nèi)充如惰性氣體，上孔用來將所要置換的空氣排出。經(jīng)過若干時間后(具體時間長短取決于中空玻璃規(guī)格的大小，空氣層的寬度，以及向內(nèi)充入惰性氣體的速度)，位于排氣孔附近的惰性氣體探測器自動切斷向中空玻璃內(nèi)充氣的閥
門。
無論采用這兩種方法中的哪一種，都存在著中空玻璃內(nèi)所充氬氣不足的可能性，表現(xiàn)為所充的惰性氣體低于100％。通常在正常充氣時所充惰性氣體的水平應達到95％到98％。但是對所充惰性氣體的中空玻璃大量取樣結(jié)果卻顯示，一些中空玻璃內(nèi)的氬氣惰性氣體僅僅達到50％甚至更低。造成所充氬氣如此低的原因有許多，諸如充氬氣的速度，排氣孔和充氣孔的位置，以及充氣的時間長短。在這些情況下，如果沒有適當?shù)姆椒z測出中空玻璃內(nèi)的氬氣濃度的話，幾乎不可能查出向中空玻璃內(nèi)充氣不足。
4 評價中空玻璃的惰性氣體泄漏或保有率的若干方法
為保持由惰性氣體所帶來中空玻璃
熱傳導性的改進不變，就必須設法保證氬氣在中空玻璃壽命期間始終存在于中空玻璃內(nèi)。因此，檢測中空玻璃惰性氣體泄漏率的不同的方法相繼出現(xiàn)，但共同的原理是收集從中空玻璃內(nèi)跑掉的氬氣分子，或取樣中空玻璃內(nèi)稀釋的氬氣分子，然后對氣體進行分析計算。但這些方法本身內(nèi)在具有不定性，使得所得的結(jié)果
可靠性令人質(zhì)疑。另一些方法十分昂貴，因而不能在實踐中大量使用。
本文在此對幾種有代表性的方法作一簡單介紹。
4.1 漏氣收集箱法(德國標準)
將中空玻璃邊緣嵌入收集箱內(nèi)，并留出狹窄的空隙(見圖7)。然后向空隙內(nèi)充氦氣以除去空氣。將漏氣收集箱密封好并使其保持
氣密4個小時。該方法的工作原理是任何從中空玻璃內(nèi)跑掉的氬氣都會被收集在密封箱的空隙層內(nèi)。然后空隙層又充入氦氣，不同的惰性氣體混合進入空隙內(nèi)。接下來使用氣體色譜法將混合惰性氣體進行分離分析。
如果收集到的混合惰性氣體中有氬氣則表示中空玻璃中內(nèi)有氬氣向外泄漏。將所收集到的氬氣折算成氬氣的年平均泄漏量。該折算假定氬氣泄漏率在中空玻璃使用壽命期間內(nèi)不變。但這種假定本身就有一個缺陷，因為氬氣的泄漏率取決于中空玻璃空氣層內(nèi)的氬氣與外部氬氣的局部壓強差，而局部壓強差是隨時間推移而遞減的。初期氬氣的泄漏速度較高，但隨著局部壓強差的減少氬氣的泄漏速度放慢。此外，如果收集箱氣密不好，任何從空氣中進入收集箱內(nèi)的氬氣也會被當作從中空玻璃內(nèi)泄漏出的氬氣。可見，該方法對收集箱的密封程度提出很高的要求，必須使其不受周圍環(huán)境的影響。為使這些可能出現(xiàn)的問題對該檢測方法的準確性影響最小，人們對漏氣收集箱法做了些改進。
4.2 改進漏氣收集箱法(氣體箱法)
使用該種方法時，將中空玻璃完全放入一個氣密箱內(nèi)。在測試開始時首先測定并記錄密封箱內(nèi)氬氣的濃度。正常情況下，空氣中的氬氣濃度為1％。如果箱內(nèi)的氬氣高出開始測定的濃度水平，都可認定為是從中空玻璃內(nèi)跑出來的。與上述漏箱收集法類似，使用該方法測定的氬氣濃度變化后再將其折算成氬氣的年泄漏率。由于使用氣體色譜法探測出氬氣濃度的微小變化難度是相當大，使用該方法測定的時間通常為2到4周。
上述兩種方法存在共同問題是試驗時間過短。從中空玻璃內(nèi)收集到的稀釋氬氣出現(xiàn)任何誤差都要乘一個系數(shù)大約為2,000(漏箱收集法)或大約14(改進漏箱收集法)，具體取決于測試的時間長短。因為這兩種方法的高度不確定性，有必要找出一種替代方法(本文后面將介紹)。
4.3 喇曼分光鏡檢測法
該種方法建立在氧氣和氮氣對喇曼敏感性的基礎上。當激光的波長達到透過玻璃的最大波長并入射到內(nèi)充氣體的中空玻璃時，空氣層內(nèi)的氮氣和氧氣分子被激活，結(jié)果導致激光的頻率變化。激光的頻率變化是可測量的。信號的振幅與各種氣體的濃度成正比。雖然氬氣對喇曼不敏感，但其濃度的大小可以通過逆運算求出。具體作法是，在加速大氣循環(huán)試驗的前后分別測量出中空玻璃內(nèi)的氧氣和氮氣的濃度變化，然后推算出該充惰性氣體的中空玻璃對氬氣的保持能力。
使用喇曼分光檢測法要求操作人員技術(shù)相當熟練，環(huán)境無任何震動影響激光發(fā)射。可見，喇曼法作為常規(guī)檢驗法來使用成本是非常高的。此外，由于該方法不是直接測量氬氣的濃度，很可能結(jié)果是不準確的。使用這種方法只檢查出氧氣和氮氣，但除此之外空氣層內(nèi)還有對喇曼法不敏感的其他氣體如氪氣和氖氣等等。
上一頁12345下一頁
