[摘 要] 對
干掛花崗石幕墻各種
節點的構造設計特點進行比較，通過
抗震試驗分析不同節點構造設計的特色。
[關鍵詞] 花崗石幕墻；
干掛法；節點設計；抗震試驗
1、典型干掛花崗石節點設計
隨著
幕墻技術的發展及幕墻技術規范的建立，干掛花崗石的工藝日趨完善，目前有如下6種較典型的節點構造設計。
(1)
鋼銷式千掛法 又稱插針法，是干掛石工藝中最早、最簡潔的做法，鋼銷式又分兩側連接和四側連接，結構特點是相鄰兩塊石材
面板固定在同一支鋼銷上，鋼銷固定在
連接板上，連接板再與骨架固定。
(2)單肢短槽式干掛法 將相鄰兩塊石材面板共同固定在“T”形卡條上，“T”形卡條為
不銹鋼或
鋁合金，卡條再與骨架固定，其典型節點如圖1所示。
圖1 單肢短槽式干掛法節點
(3)雙肢短槽式干掛法 是單肢短槽的改進做法，將相鄰的兩塊石材面板共同固定在“干”形卡條上，“干”形卡條一般采用
鋁合金擠壓成型，與骨架固定。其典型節點如圖2所示。
圖2 雙肢短槽式干掛法節點
(4)通槽式干掛法 原理與單肢短槽式干掛法相近，只是采用通長卡條，上下開通槽。在單元式
石材幕墻中，更多采用這種干掛法。
(5)小單元式干掛法 是與上述幾種干掛法在設計構思上完全不同的一種設計。石材面板雖然還是通過鋁合金卡條與骨架相連，但不同的是相鄰石材板均是獨立與骨架相連，這一連接方式的改變使
干掛石材幕墻的設計方法、加工方法、安裝方法、物理性能等都得到了徹底改變。小單元干掛法典型節點如圖3所示。

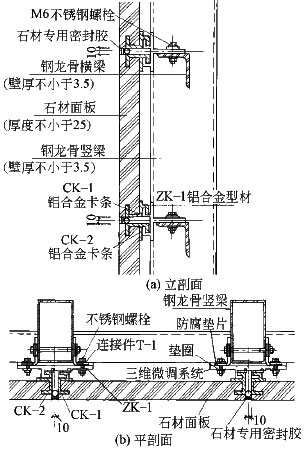

圖3 小單元式干掛法節點
