干掛花崗石幕墻節點設計探討

    (6)背栓式干掛法  在石材面板的背面采用專用拓孔設備鉆孔、拓孔，然后安裝無應力螺栓錨固在石材背面，再通過鋁合金卡件與骨架連接。其典型節點構造如圖4所示。

    2、抗震性能分析
    石材幕墻構件由石材面板和金屬框架等組成，其變形能力很小，只能通過彈性連接來避免主體結構大側移的影響。因此認真研究分析石材面板與骨架的連接方式對于提高石材幕墻的平面內位移變形性能和抗震性能非常重要。

    幕墻抗震設計要求，在常遇地震作用下，幕墻應保持完好；在中震作用下幕墻不應有嚴重破損，允許部分面板破碎，經修理后仍然可以使用；在罕遇地震作用下，幕墻骨架不應脫落、倒塌。

    從節點構造來看，鋼銷式、短槽式、通槽式等其石材面板均為共同固定在掛件上，面板與骨架連接成整體，不利于位移變形。在地震作用下，石材面板缺乏足夠的活動余地，會隨著骨架同步振動。其抗震措施僅依靠骨架與主體結構之間的活動連接來解決。小單元式及背栓式其石材面板自成連接體系，相鄰板塊間不傳遞荷載作用，塊板與骨架間秒5設計成活動連接，使面板有較大的位移變形空間。因此具備更好的位移變形性能和抗震性能。

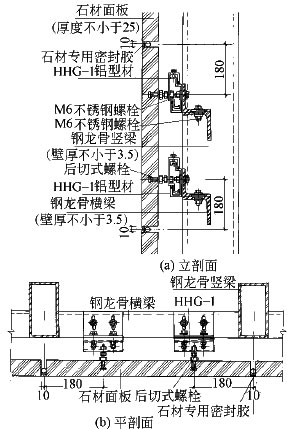

圖4  背栓式十掛法節點
    由華南建設學院工程結構抗震研究中心與中山市盛興幕墻有限公司合作進行了“干掛花崗石材模擬地震振動臺”試驗，分別采用鋼銷式，雙肢短槽式、通槽式、小單元式、背栓式等5種干掛法制作安裝了1幅3．5mX 3．5mX 5．4m的實體模型，采用35個加速度傳感器，所用地震波為美國StolFrmlcisco波、KlCentroNs波和我國唐山地震波，分別代表1、2、3類場地的地震波形，振幅設定為0.1g、0.2g、0.4g、0.6g和0.8g。通過現場觀察和對記錄數據進行分析表明，通槽式工藝較早發生干掛膠裂縫，原因是石材面板剛度大，通長卡條限制了板材的變形，很容易發生局部破壞。短槽式工藝的結構面板有裂縫，但結構保持完好；背栓式工藝的結構有松動，但面板未破壞；小單元式工藝的面板和結構均保持完好。

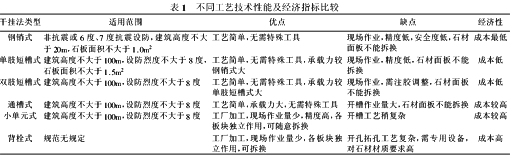

    3、各種干掛法優缺點及經濟性比較(見表1)
