玻璃幕墻在我國的興起始于80年代，各種色彩的玻璃幕墻給城市增添了一道道亮麗的風景，也給城市文化注入了新的活力。玻璃幕墻的流行類型最初是明框，后來是隱框，到現在流行
點支式玻璃幕墻。筆者從事
建筑裝飾工作多年，現將點支式玻璃幕墻安裝施工技術整理成文，和大家共同探討。

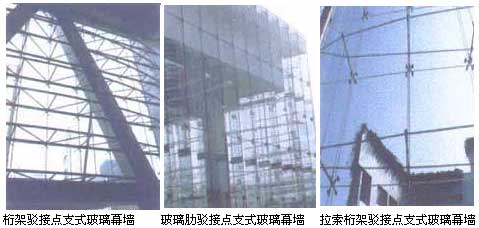

點支式玻璃幕墻一般分為
玻璃肋駁接點支式玻璃幕墻和
鋼結構點支式玻璃幕墻兩大類，玻璃肋駁接點支式玻璃幕墻是指上下兩片玻璃肋通過
鋼板和
螺栓連接，面玻和肋板又通過駁接件聯為一體的玻璃幕墻，
駁接爪主要起聯接上下左右面玻的作用，面玻所承受的
風荷載和水平
地震作用主要通過肋板傳到
主體結構上。鋼結構點支式玻璃幕墻是指采用鋼結構作為面玻的支撐受力體系，在鋼結構上伸出駁接件
固定面玻的玻璃幕墻，支撐結構分為駁接式、
桁架駁接式、
拉桿駁接式、網索駁接式，玻璃四角的駁接件承受著風
荷載和水平地震作用，鋼結構可以是鋼管、鋼桿、方通，也可以采用拉桿或
拉索組成。
當跨度較小時，可采用單桿式
支承結構，在跨度較大時，應采用空腹桁架支承結構，桁架的受拉
桿件可用
鋼絞線或
圓鋼代替，形成拉索或拉桿桁架。
點支式玻璃幕墻面玻的支承頭通常有沉頭和浮頭兩種形式。沉頭式的連接沉入玻璃表面之內，表面平整、美觀，但玻璃開錐形孔時，加工復雜，而且玻璃厚度不少于10mm，不僅增加了造價，而且加大了幕墻重量。相反，浮頭式的
金屬外板凸出在玻璃
平面外，玻璃無需開錐形孔，對玻璃無特殊要求。此外，
中空玻璃的支承點有兩種形式，一種是支承頭穿過兩塊玻璃，直接連結內、外兩片玻璃，另一種方式是只連結內側玻璃，外側玻璃仍由
結構膠黏結。支承頭的支承現多用
鋼爪支承，鋼爪的形式有吊掛鋼爪、H形鋼爪、X形鋼爪等。
點支式玻璃幕墻的
玻璃面板由支撐點支撐，鋼制支撐點通過玻璃上的園洞與玻璃連結。支撐點鋼軸與玻璃園孔之間有一空隙并用
尼龍套管內襯，與玻璃間有
彈性墊片，使玻璃有一定活動余地，而且不與金屬直接接觸，防止受力后局部
應力過大而損壞。由于玻璃孔洞邊應力集中，所以面玻采用鋼化和勻質處理，當面玻采用
夾膠玻璃時，也應先鋼化后夾膠。玻璃的孔洞應在鋼化前進行，鋼化前對玻璃的邊緣和孔洞要求加工細磨至少200目以上。浮頭式支承頭的玻璃厚度一般不少于6mm，沉頭式支承頭的玻璃厚度不應少于10mm，如采用夾膠玻璃，則外片厚度不應小于10mm，內片厚度不宜小于8mm。
點支式玻璃幕墻
構件制作及施工技術要求，玻璃幕墻主要包括兩部分，即玻璃及鋼結構：
1．玻璃的制作及施工技術要求：
（1）玻璃的磨邊、開孔等加工必須在鋼化前進行，
鉆孔直徑要大于
玻璃板厚。玻璃尺寸的允許偏差如下表：
孔洞邊緣距板邊大于或等于板厚的2倍。
