窗熱阻R值和遮陽系數SC值的實驗研究

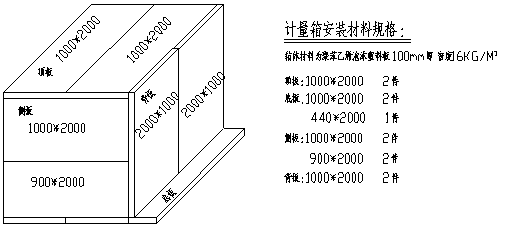

圖2 計量箱尺寸

圖3 房間熱工測試測點布置立面圖

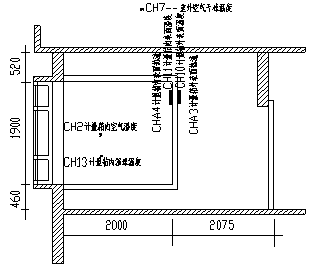

圖4 房間熱工測試測點布置剖面圖

　　安裝時使計量箱完全封閉整個窗系統，計量箱圍護結構采用100mm厚聚苯乙烯泡沫塑料板，由于聚乙烯泡沫塑料熱阻較大，有助于減少計量箱外環境對箱內熱環境的影響，板與板及板與墻體的結合處采用密封膠密封，減少空氣滲透的影響，兩臺太陽輻射記錄儀，一臺水平放置于屋頂用于記錄水平總太陽輻射照度，一臺垂直放置于和測試窗平行的方向，用于記錄窗系統接受到的總垂直太陽輻射照度一臺動態電能記錄儀DEM700，用于記錄計量箱空調耗電量。用于測量溫度和熱流的熱電偶、熱流計布置如圖4所示。熱電偶通過銅-康銅線，熱流計通過導線分別和集線器DS600相連，再通過數據線連接到數據采集儀DC100中，DC100采集的數據通過RS232電纜線傳送到筆記本電腦，可以使用筆記本中的控制程序對數據收集進行操作，在本測試中，設定筆記本中數據記錄時間間隔為一分鐘。

　　數據處理和分析
　　測試時間為9月23日~10月3日不間斷記錄，由于計算機中記錄的溫度、熱流、太陽輻射數據時間間隔為一分鐘，單位分別為℃、W/㎡、W/㎡，動態電能記錄儀DEM700記錄電量數據時間間隔為一小時，單位為kwh，因此在采用公式3計算得熱量時，對參加運算的各項統一單位為kwh，根據上述公式1~7得到窗系統和窗玻璃的R，SC值，選出連續三天的合理數據，列表如下所示：

　　表1 整理后所得數據
　　在測試期間，空氣相對濕度比較低，冷凝水量較少，另外，窗戶的氣密性比較好，因此，在利用公式3計算得熱量的時候，沒有考慮凝結水潛熱和空氣滲透的影響。

在數據處理過程中，給出了窗系統另外一個重要的節能指標：窗的能耗指標，它表示：一天內，通過單位面積窗系統的熱量，單位是kwh/㎡。測試期間的能耗指標如下圖所示：

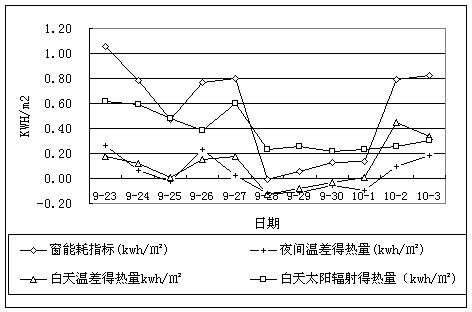

圖5 能耗指標曲線圖
