2.4磚墻嚴重破壞的建筑和產生大側移的
框架結構建筑
當磚墻的側向位移超過1/300層高時，會產生大的破壞、磚塊掉落，甚至局部倒塌。這時窗框屈曲、外突，甚至甩出，玻璃基本上破碎、飛散，墻上往往只留下窗洞口。
汶川漩口中學教學樓為四層框架填充磚墻結構，地震中框架產生很大的側移，
框架柱傾斜，框架梁波浪形
彎曲，填充磚墻出現交叉寬裂縫，有些甚至倒塌。玻璃窗破壞相當嚴重（圖7）。
框架結構梁柱
截面較小，地震中水平位移一般都比較大。圖8為汶川兩層框架結構房屋，在巨大的水平推力作用下，框架產生很大的傾斜，許多區格填充墻倒塌，玻璃窗飛出。
綿竹市漢旺鎮東方汽輪機廠的一個框架，底層柱柱頭破壞，框架變形很大，室內外的玻璃都幾乎破碎。
當位移大于1/150時,磚砌體結構倒塌,玻璃窗也就隨之消失了。
2.5 平面外位移產生的破壞
除了大量破損是由平面內的變形產生以外,也有一些破壞是由平面外的位移

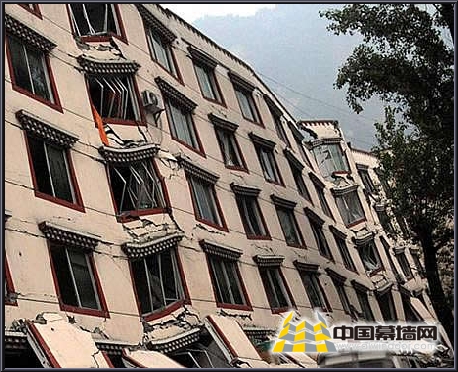

圖7映秀漩口中學框架大側移，洞口變成平行四邊形

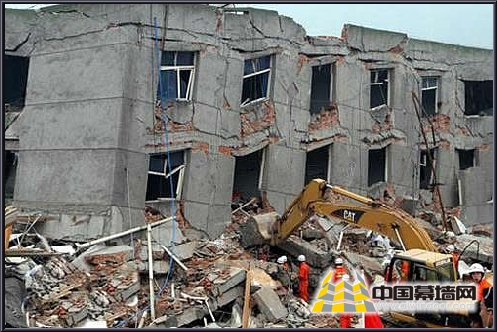

圖8 框架變形太大，玻璃窗飛散
產生的，青川中醫醫院病房樓的屋頂向外滑動，推玻璃窗向平面外變形，使頂層玻璃窗破碎飛散,而其他樓層的玻璃窗卻完好無損 (圖1)。
2.6 活動窗扇破壞程度較輕
平開窗窗扇在地震時往往處于開啟狀態,此時窗扇并不在墻的平面內,受墻體變形
擠壓很少,因而開啟中的平開窗扇破損不多。
