[提要] ：本文就異形玻璃幕墻的施工測量技術結合實際工程的測量技術和方案作了詳細的介紹。特別是如何利用全站儀進行三維空間定位作了闡述。
[關鍵詞]：三維坐標、全站儀、反射貼片、極坐標法、無儀高測量法

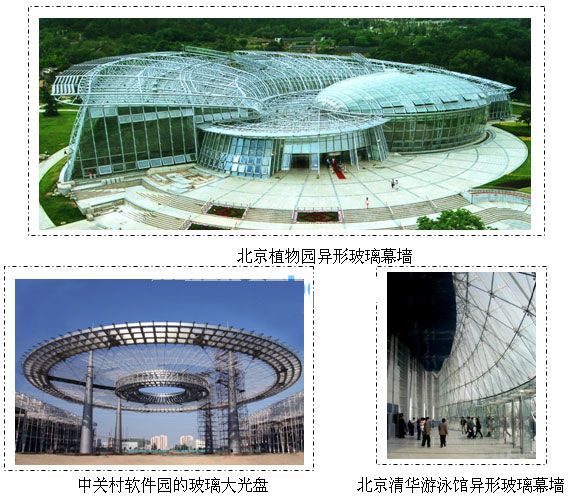

隨著建筑業的發展以及建筑技術水平的提高，技術含量高、造型復雜、漂亮美觀的玻璃幕墻工程越來越多。中關村軟件園的玻璃大光盤、國家大劇院、北京植物園等一大批有個性、有創意的現代建筑，充分利用當今的玻璃幕墻施工技術來展示建筑大師們的美學思想。由于建筑形態的復雜性，給建筑幕墻的施工技術提出了更高的要求。在安裝過程中，測量是一項專業性較強且又非常重要的工作。
一、 平面控制網和高程控制網的測設
1．1平面控制網的測設
首先，針對工程的特殊性按土建公司提供的控制點和有關起算數據，用SET2110全站儀分別進行兩測回測角測距，檢測無誤后即將其作為該工程平面控制網的基準點和起算數據。
根據建筑軸線建立獨立施工平面坐標系。
施工坐標與城市坐標的換算關系：
采用極坐標法，用全站儀放樣出矩形平面控制點。用全站儀按一級導線技術要求，對控制點進行閉合導線測量，建立平面控制網。

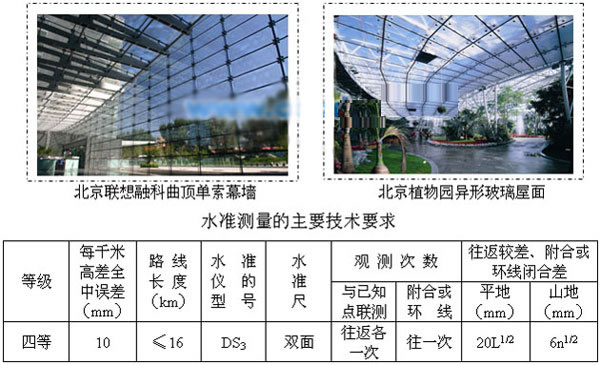

1．2高程控制網的測設
首先，對總包公司提供的施工現場控制點與城市水準進行聯測，然后用DSG320自動補償水準儀按照四等水準測量規范要求，把高程點引測到每個平面控制點上，并以此作為高程控制網。
二、全站儀三維坐標放樣在異形玻璃幕墻安裝中的應用
傳統的經緯儀+鋼尺測量法，是目前鋼結構安裝及校正測量所采用的普遍方法，其原理簡單、直觀，容易被大多數人所接受，但細部放線工作較多，工作量較大，對現場的通視條件要求較高，工程耗費大量的人力、物力，而且效率較低。在高新技術日益發展的今天，全站儀和計算機得到了廣泛的應用，運用接口技術使二者相連，建立一套完整的全站儀實時測繪系統，對鋼結構進行測量校正。
2．1基本原理
（1）根據工程的特點和平面圖的具體情況，以工程獨立施工坐標系為基準，計算各鋼構柱中心和控制點在該坐標系下的理論坐標，運用極坐標原理對鋼柱進行測量放樣；
如下圖所示，O（Xo,Yo,Zo）為測站點，P（Xp,Yp,,Zp）為放樣點，io為儀高，vp為棱鏡高，L為平距，S為斜距，V為天頂距，α為水平方向值，則P點相對測站點的放樣參數為：
