異形玻璃幕墻工程的施工測量技術探討

　　2）運用全站儀、反射貼片對已初步安裝的鋼構件進行三維坐標檢測；檢測結果與鋼構件控制點的理論坐標進行比較；對誤差超限的鋼構件進行校正；



　　（3）運用全站儀、反射貼片對已安裝完成的鋼構件進行三維坐標實測，運用全站儀數據采集器、接口技術使全站儀和計算機二者相聯，在計算機上建立準確的鋼構件三維立體圖，并以此作為玻璃下單的依據。



　　2．2全站儀三維定點的精度分析

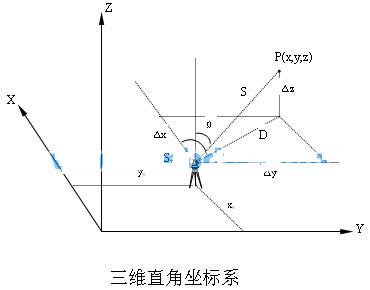

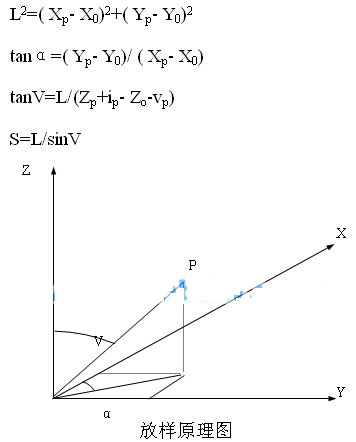

　　全站儀測定空間某點P的三維坐標計算公式為：
　　X1=X0+SsinV?cosα
　　Y1=Y0+ SsinV?sinα
　　Z=Z0+ScosV+i (1)
　　設mα=mV=m0， ms=a+b?D

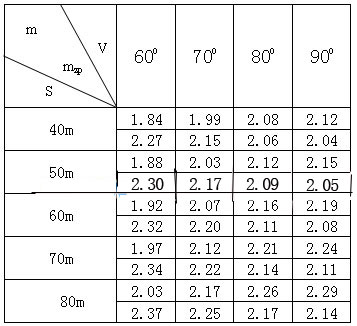

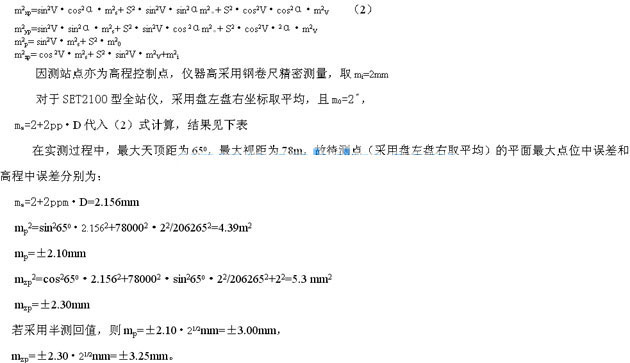

　　根據誤差傳播定律，得：

　　2．3無儀高測量法

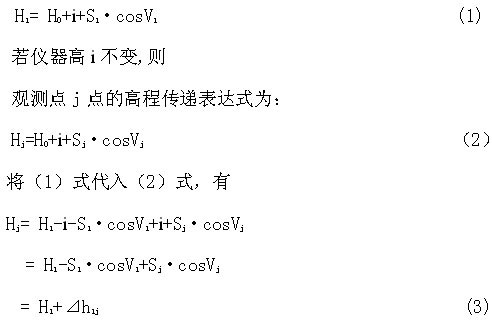

　　精密全站儀測定目標點的三維坐標, 目標點標高是三角高程測得的。從以上精度分析中可看出，三角高程測量中儀器和目標高的誤差是高程中誤差的主要來源。用反射貼片代替棱鏡基本可消除目標高誤差，為確保精度并消除三角高程測量中量測儀器高的誤差對觀測成果影響，可采用了高程測量無儀高作業法。其基本原理是：假設測站高程為H0，儀器高為i，從測站觀測第一個目標點設為已知高程點，高程為H1，目標高為0，則觀測第一點的高程和傳遞表達式為：



　　(3)式說明；第j點高程=已知高程H1+已知高程點至第j點的間接高差⊿h1j。由于h1或hj均為全站儀望遠鏡旋轉中心至目標點的高差，并不涉及儀器高，故間接高差 h1j也與儀器高無關。根據這一原理，觀測方案如下:

　　首先觀測測站到基準點間的高差h1，然后將全站儀置于三維坐標測量狀態，輸入測站點的坐標X0，Y0，而Z0以虛擬高程H0（H0=基準點高程-h1）輸入，儀器高，棱鏡高均輸入0。最后，測量起始方向即可進行觀測。

　　三、結束語
　　（1）全站儀三維坐標放樣法可以同時進行多根鋼結構柱的放樣、檢校，提高了工作效率，提高了測量精度，在空間結構復雜的工程放樣、檢測中，應得到推廣應用。
　　（2）在實際工程選用曲面玻璃的下單中，運用全站儀、反射貼片對已安裝完成的鋼結構進行實測，建立準確的鋼結構電腦三維立體圖，可保證下料單的精度，避免鋼化玻璃因下單誤差而造成的損失。
　　（3）全站儀三維坐標放樣法的標高放樣采用無儀高、反射貼片代替棱鏡的三角高程測量，精度、效率較高，在空中定位測量有較好效果，在復雜的空中結構安裝中較水準儀+鋼尺法應用更便捷。

　　參考文獻
　　① 《測量學》——武漢測繪學院
　　② 《點支式玻璃幕墻設計與施工》——王德勤
　　② 《點駁接索結構幕墻施工工藝》——王德勤
