鋁合金四角錐形隱框玻璃采光頂?shù)臉?gòu)造與設計

　　鋁合金擠壓型材隱框玻璃采光頂(以下簡稱采光頂)是伴隨著鋁合金擠壓型材用于建筑門窗而產生的，成為集建筑藝術、建筑技術、建筑功能為一休的新型建筑形式。本文以哈爾濱市某建筑工程施工制造的四角錐形采光頂為例，介紹采光頂?shù)臉?gòu)造與設計方法。

　　1、采光頂?shù)臉?gòu)造與要求
　　采光頂?shù)臉?gòu)造要具備以下要求:

　　(1)采光頂坡面設計角度要適宜，保證排水順暢，內側結露冷凝水不滴落而是沿玻璃順流匯集排泄。選擇帶有集水槽的鋁合金桿件，匯集冷凝水到集水槽中排出。

　　(2)采用防水密封膠，膠縫底部填以與密封膠相容的墊桿或膠帶，避免因密封膠三面粘接導致變形時密封膠撕裂。

　　(3))錐形采光頂錐頂主受力桿件間不能直接聯接，要設有專用鉸接的聯接件，形成錐頂鉸接的錐件。

　　(4)桿件長度大于10m時，要設有伸縮縫。

　　(5)選擇采用能保證安全的玻璃。

　　(6)以最不利作用情況來選擇材料，確定構造方案，保證其穩定性和牢固性。

　　2、采光頂?shù)脑O(shè)計與計算
　　根據建筑物和用戶的要求，要選定的設計條件為:

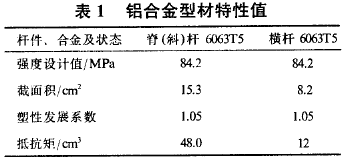

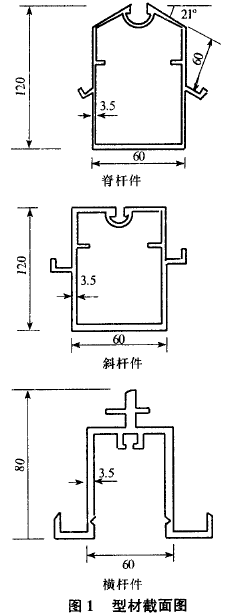

　　(1)為滿足用戶要求，我們專為此項工程設計和生產了滿足其工程要求的鋁合金型材.其截面如圖I所示，型材特性值列于表1。
