幕墻受力桿件采用優化支撐力學模型最佳經濟合理性分析

　　框架式縱向受力骨架的評估：本文提出二種方法優化設計可以同時協調采用這種優化設計，將平均使用框架式幕墻鋁合金受力型材重量降低至少10-15%，一個幕墻若用型材總量300T可以省下45T按每噸3萬元/T計算可省135萬元。
　　當然仍有潛力可控，例如使用高強度的6061/T6型材有可以降低成本。本文供從事幕墻結構設計人員參考。本例使用6063T5，強度85Mpa；使用6063AT5，強度124Mpa，更好優化節省型材。
　　在優化框架式幕墻的鋁合金型材方法較多，下面一種方法是充分利用GB50009-2001（2006年版）強制性條文，使設計計算中采用桿系與橫框組合效應考慮時，因受力模型作用，雙梯型荷載分布或矩型均布或其他類型等，可以利用η衰減系數修正。

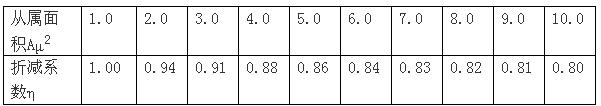

　　還可以得到減少材料的結果，η—不同從屬面積下的支撐面板柱橫梁等，當從屬面積大于或等于1m2時η值為0.8，當從屬面積1m2-10m2要按表A值給出體型系數η的折減系數。（詳見《建筑結構荷載規范》GB50009-2001（2006年版））折減系數是針對幕墻立柱、橫梁和窗之中庭計算時，要對體型系數做插值求衰減系數時按下表A：

　

　　參考文獻：
　　1．GB50009-2001（2006年版）《建筑結構荷載規范》
　　2．GB50011-2001《建筑抗震設計規范》
　　3．JGJ102-2003《玻璃幕墻工程技術規范》
　　4．幕墻結構優化設計——莫英光、焦杰
　　5．銀川國際會展中心幕墻結構優化實例——銀川市政府代建辦總工候利軍【完】
