大堂天窗位于博物館的東北側，天窗中心距地面高度9米，天窗面與地面夾角73°，面積約為190㎡，如圖3.2.3。
3.3 變形測量數據
鋼結構的變形可分為總體變形和局部變形兩類，總體變形是指整個結構的外形和尺寸發生變化，出現
彎曲、畸變和扭曲等�？傮w變形與局部變形在實際的工程結構中有可能單獨出現，但更多的是組合出現。無論何種變形都會影響到結構的美觀，降低
構件的
剛度和穩定性，給連接和組裝帶來困難，尤其是附加
應力的產生，將嚴重降低構件的
承載力，影響到整體結構的安全。該天窗變形按玻璃安裝后（加載后）天窗支撐（網殼局部）結構變形情況考慮。

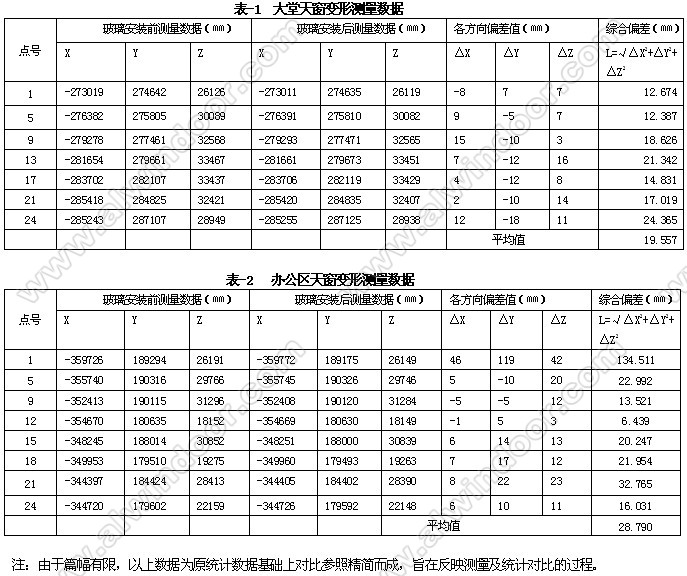

大堂天窗變形測量數據：見表-1；辦公區天窗變形測量數據：見表-2
3.4 變形數據簡單分析
1、測量點最大變形量為135㎜，最小變形量為6㎜。
2、大堂天窗的平均變形量為20㎜，辦公區天窗的平均變形量為29㎜。
3、總體變形趨勢是安裝玻璃后都有所下沉，但下沉量不一致。
4、相對同一榀天窗支撐梁而言，安裝玻璃后變短了，這是因為加載后有撓性變形，支撐梁撓性變形變成以向下凹的弧形所致，而計算所得是兩點間的直線。
5、各方向變形偏移量不一，即△X、△Y、△Z方向和數值不均，這與主體網殼受力和變形制約所致。
6、設計院給定的允許變形量為小于170㎜，現場實測變形量雖然遠遠沒達到最大值，但這是沒有考慮網殼變形因素，只是天窗這一局部變形量。
鋼結構具有強度高、
塑性好的特點，尤其是
冷彎薄壁型鋼的應用和
輕鋼結構的迅速發展，致使目前的鋼結構
截面越來越小，板厚及壁厚越來越薄。在這種形勢下，再加上原材料以及加工、制作、安裝、使用過程中的缺陷和不合理的工藝等原因，鋼結構的受力變形問題更加突出，因此對鋼結構變形應引起足夠的重視，以免造成不必要的事故。通過本文向各位同行提供一個異形網殼結構局部變形測量實例，以供參考。
4、結束語
異形建筑在國內大量涌現，作為施工單位要充分將設計師的理念完美地體現出來，就要在施工技術上下功夫，在安裝過程中，施工測量技術作為施工質量和進度的保證，尤顯重要。
根據具體的工程找出其特征要素或控制要點，這既能大大提高施工進度也能準確控制外部形狀，否則將多付出成倍的勞動成本，同時測量精度也很難達到要求。免陵鏡全站儀為異形建筑施工提供了裝備保證，測量、放樣一個人就可完成作業，大大提高測量效率和精度控制。
我們在鄂爾多斯博物館金屬屋面及幕墻工程的施工過程中，總結了一整套針對雙曲異型金屬屋面及幕墻工程的施工技術。由于篇幅所限，在本文中介紹的只是異形建筑測量技術和在施工過程中對主體支撐結構變形量控制和監測的部分。
