4.4結構特點
（1）采用304優質不銹鋼材制造，表面為本色，光滑平整。
（2）單支點結構，折片采用了抗扭曲特殊設計，提高產品的抗拉強度及承重能力。
（3）滑塊采用高強度聚酰胺材料制造，有自潤滑功能，使滑撐啟閉更順暢；其底部有獨特的U型設計，能避免與安裝螺釘發生碰撞，可改善滑撐開啟后的受力狀態。
（4）滑軌采用專業成型機一次成型，保證窗扇在啟閉過程中滑塊運動順暢。
4.5性能特點
三萬五千次以上反復啟閉運動后，窗扇的啟閉力不大于80N，滑撐所有零部件不松脫，仍能正常工作。
4.6安裝要求
采用ST4.8不銹鋼自攻螺釘固定，在托臂和滑軌上所有的孔位打上螺釘，并注意有沉孔的地方必須使用沉頭螺釘，其他地方使用盤頭螺釘，保證滑撐安裝牢固可靠，安裝時滑槽應盡量靠室外側，包角應緊貼窗框型材，同時留好框扇空間距離，使框扇間隙均勻，并調整好滑撐的摩擦力。
4.7 委員會組織的實際檢測結果
測試產品規格：HC350-14 (承載重量：27kg)
力學性能測試結果：
啟閉力試驗：?jiǎn)㈤]力為38N。間隙試驗：窗角部扇、框間密封間隙變化值為0.24mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為40N， 窗角部扇、框間密封間隙變化值0.24mm；窗扇開啟到最大位置受300N力試驗后，啟閉力為40N， 窗角部扇、框間密封間隙變化值為0.28mm；反復啟閉試驗：反復啟閉35000次后，啟閉力為68N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
5.3適用范圍
適用于鋁合金外平開窗
5.4結構特點
選用304不銹鋼制造。
5.5 性能特點
該產品系列最高承載量為38kg，開啟與關閉靈活，耐腐蝕性強，反復啟閉5萬次仍能正常使用。
5.6安裝要求
安裝時，滑撐應靠邊安裝，頂角盡量靠近里側。采用（M5X8）不銹鋼鏍絲固定滑撐，使滑撐與窗扇及窗框緊密連接，不得松動，要留好框與扇之間的使用空間，使之均勻，并整好滑撐的摩擦力。

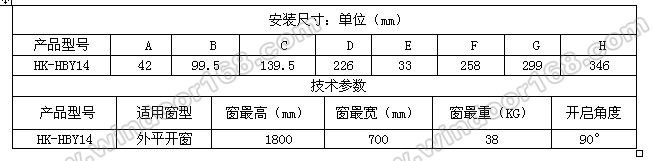

產品技術參數：
5.7 委員會組織的實際檢測結果
測試產品規格：HK-HBY14 (承載重量：38kg)
力學性能測試結果：
自定位力試驗：自定位力為70N。啟閉力試驗：?jiǎn)㈤]力為30N。間隙試驗：窗角部扇、框間密封間隙變化值為0.22mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力為 72N，啟閉力為32N， 窗角部扇、框間密封間隙變化值0.24mm；窗扇開啟到最大位置受300N力試驗后，自定位力為 76N，啟閉力為30N， 窗角部扇、框間密封間隙變化值為0.22mm；窗扇開啟到定位裝置起作用的情況下，承受300N外力作用后，自定位力為 72N，啟閉力為30N， 窗角部扇、框間密封間隙變化值0.22mm；反復啟閉試驗：反復啟閉35000次后，啟閉力為60N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。

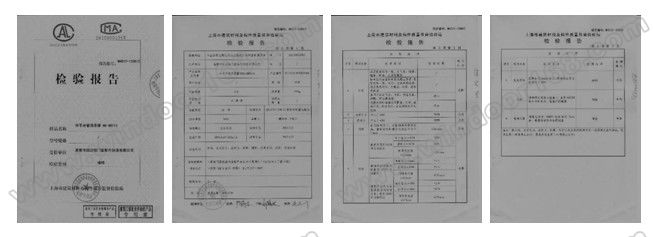

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
6.3 適用范圍
適用于鋁合金外平開窗。
6.4 結構特點
選用優良的304不銹鋼制造。
6.5 性能特點
可分調節開啟角度，啟閉順暢無噪音；經五萬次嚴格開關測試后仍可正常使用。
6.6安裝使用說明
采用M5*8不銹鋼螺絲固定滑撐，保留好框和扇之間的使用空間，使滑撐與窗扇及窗框緊密連接，不得松動，所有螺絲孔都必須擰上螺絲。

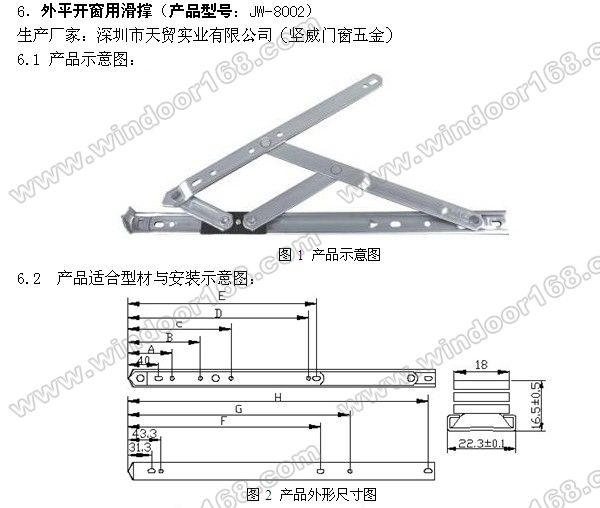

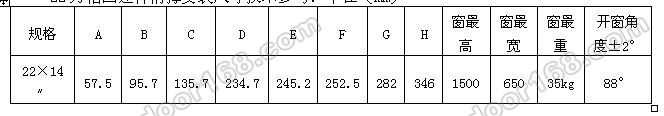

22方槽四連桿滑撐安裝尺寸技術參考：?jiǎn)挝唬╩m）
6.7 委員會組織的實際檢測結果
測試產品規格：JW-8002 (承載重量：35kg)
力學性能測試結果：
自定位力試驗：自定位力為62N。啟閉力試驗：?jiǎn)㈤]力為28N。間隙試驗：窗角部扇、框間密封間隙變化值為0.20mm。剛性試驗：窗扇關閉受300N阻力試驗后，自定位力為 64N，啟閉力為30N， 窗角部扇、框間密封間隙變化值0.24mm；窗扇開啟到最大位置受300N力試驗后，自定位力為 60N，啟閉力為28N， 窗角部扇、框間密封間隙變化值為0.20mm；窗扇開啟到定位裝置起作用的情況下，承受300N外力作用后，自定位力為 66N，啟閉力為30N， 窗角部扇、框間密封間隙變化值0.20mm；反復啟閉試驗：反復啟閉35000次后，啟閉力為46N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。

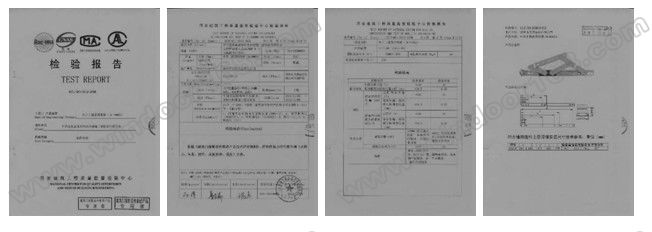

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
7.3 適用范圍
適用于鋁合金上懸窗。
7.4 結構特點
選用優良的304不銹鋼制造。
7.5 性能特點
可分調節開啟角度，啟閉順暢無噪音；經五萬次嚴格開關測試后仍可正常使用。
7.6安裝使用說明
采用M5*8不銹鋼螺絲固定滑撐，保留好框和扇之間的使用空間，使滑撐與窗扇及窗框緊密連接，不得松動，所有螺絲孔都必須擰上螺絲。

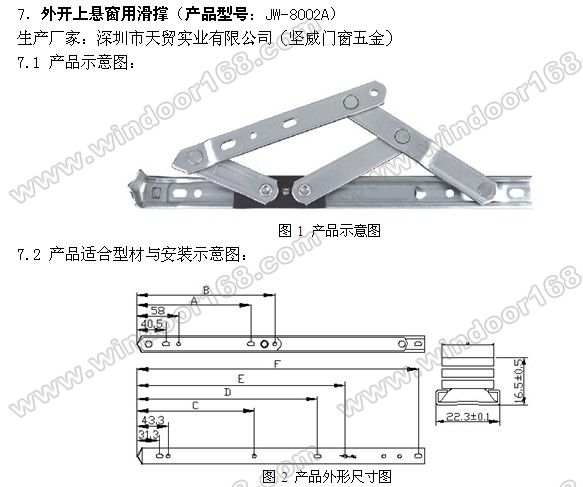

22方槽四連桿上懸滑撐安裝尺寸技術參考：?jiǎn)挝唬╩m）
7.7 委員會組織的實際檢測結果
測試產品規格：JW-8002A (承載重量：45kg)
力學性能測試結果：
啟閉力試驗：?jiǎn)㈤]力為40N。間隙試驗：窗角部扇、框間密封間隙變化值為0.20mm。剛性試驗：窗扇關閉受300N阻力試驗后，啟閉力為37N， 窗角部扇、框間密封間隙變化值0.22mm；窗扇開啟到最大位置受300N力試驗后，啟閉力為35N， 窗角部扇、框間密封間隙變化值為0.20mm；反復啟閉試驗：反復啟閉35000次后，啟閉力為50N，操作功能正常，各部件未損壞。強度試驗：試驗后，窗扇未脫落。懸端吊重：試驗后，滑撐所有部件未脫落。
附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
