本篇介紹的是2012年度建筑門窗配套件推薦產品中執手相關的內容：被推薦執手的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括6個廠家的12個執手。適用于鋁合金、塑料、木內平開下懸窗，鋁合金、塑料、木平開門窗，鋁合金、塑料、木推拉門窗，幕墻上懸窗及滿足其安裝尺寸、性能的所有門窗。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

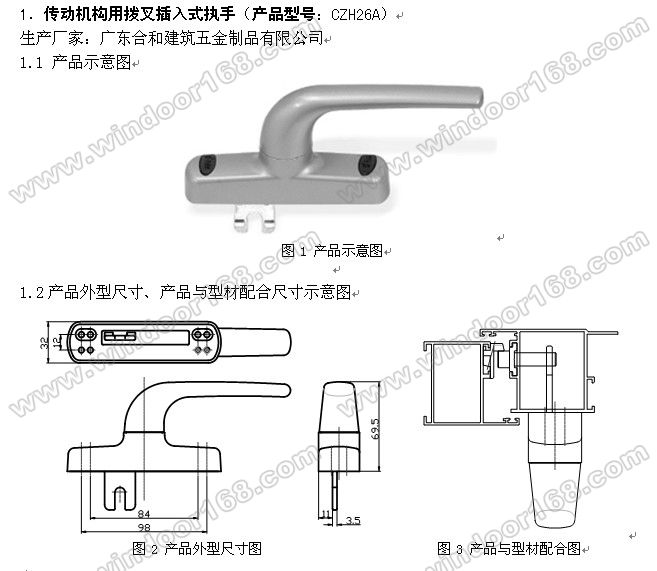

1.3 適用范圍：適用于鋁合金外平開門窗。
1.4 結構特點：執手的手柄和座選用壓鑄鋁合金材料，而傳動部分齒輪及撥叉采用強度較好的鋅合金壓鑄。產品外觀簡潔，手感舒適、輕便，轉動靈活，定位準確，安裝方便。
1.5 性能特點：該產品經過25000次反復啟閉測試，及600N拉力測試后，手柄轉動正常，零部件無損壞，操作靈活。產品鋁合金件表面處理為聚脂粉末噴涂, 鋅合金件表面鍍鋅，產品耐腐蝕性強。
1.6 安裝使用說明：

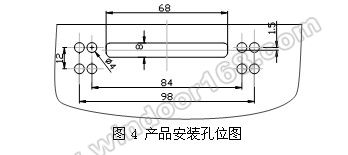

(1)按安裝孔位圖在型材的相關位置加工好安裝孔位。
(2)將執手安裝在型材上，擰緊螺釘即可。
1.7 委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為1.48N•m，操作力為29 N。反復啟閉30000個循環后，空載操作力矩1.02N•m，操作力20N，開啟自定位位置與原設計偏差為2°02′、關閉自定位位置與原設計偏差為1°44′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°54′，執手在承受600N拉力作用后，執手柄最外端最大變化范圍1.88mm。

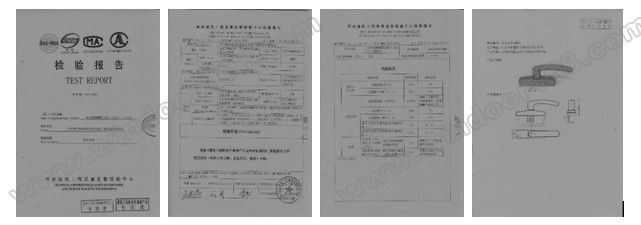

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

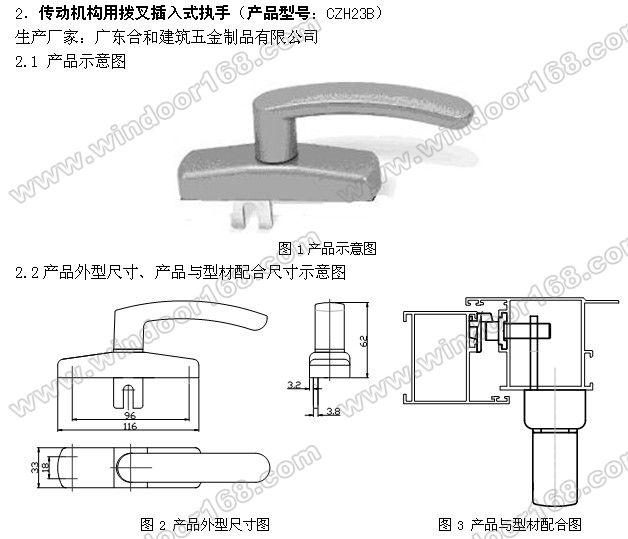

2.3 適用范圍：適用于鋁合金外平開及推拉門窗。
2.4 結構特點：執手的手柄和座選用壓鑄鋁合金材料，而傳動部分齒輪及撥叉采用強度較好的鋅合金壓鑄。產品外觀簡潔，手感舒適、輕便，轉動靈活，定位準確，安裝方便并可拆卸。
2.5 性能特點：該產品經過25000次反復啟閉測試，及600N拉力測試后，手柄轉動正常，零部件無損壞，操作靈活。產品鋁合金件表面處理為聚脂粉末噴涂, 鋅合金件表面鍍鋅，產品耐腐蝕性強。
2.6 安裝方法及使用說明：

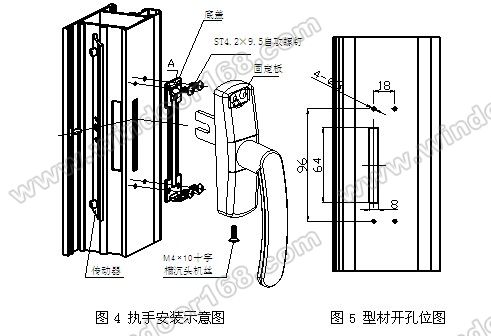

(1)如圖4首先用筆在型材上面確定如圖所示的螺釘孔和撥叉槽尺寸，然后用電鉆等工具進行開孔（孔位的具體位置由實際型材與傳動器確定）。
(2)將執手底蓋用ST4.2X9.5自攻釘固定在型材上，注意底蓋有螺紋一端必須朝下。
(3)將執手連同撥叉插入撥叉槽中，安裝時注意撥叉與傳動器撥釘對應，執手內的固定板小勾要與底蓋相扣，執手座有沉頭一端必須朝下，且與底蓋螺釘對應。
(4)將M4X10機絲通過執手座沉孔處與底蓋連接，用十字螺絲刀擰緊。
(5)安裝注意事項：
①固定板的小勾必須與底蓋A處相扣。
②撥叉必須與傳動器撥釘對應。
③為保證外觀，底蓋螺紋、執手座沉孔位必須朝下。
2.7 委員會組織的實際檢測結果
力學性能測試結果：
空載時操作力矩為1.6N•m，操作力為32 N。反復啟閉30000個循環后，空載操作力矩0.9N•m，操作力18N，開啟自定位位置與原設計偏差為1°12′、關閉自定位位置與原設計偏差為1°10′。執手在25N•m～26N•m力矩的作用下，各部件未損壞，執手手柄軸線位置偏移2°，執手在承受600N拉力作用后，執手柄最外端最大變化范圍2.20mm。

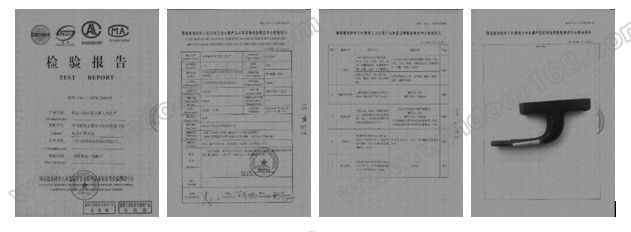

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
