4設計
4.1荷載和地震作用
廣州地區基本風壓值W0=045KN/m2，地震按7度設防。荷載取值根據《廣州國際會議展覽中心動態風測壓試驗報告》取最大峰值Wi=14Wpi，其中散步道幕墻最大風壓設計值3.03KN/m2。
4.2主要構件計算方法
⑴玻璃 采用ANSYS計算系統，按四角支承板建模計算最大彎曲應力。
⑵鋼桁架 采用ANSYS計算系統和SAP84系統對比計算，外荷作為集中力施加于節點建模計算最大。
⑶抓點結構 采用ANSYS計算系統進行建模進行有限單元分析和利用應力應變片試驗測得數值對比。
4.3預應力值考慮
用于固定縣懸空桿的拉索在安裝各調整過程中必須考慮合理的應力值，才能保證在玻璃安裝后受自重荷載的作用下結構變形在允許范圍內。
⑴橫向受力索內應力值的設定主要考慮如下幾個方面：一是玻璃與支承系統的自重;二是拉索調整器的螺紋的粗糙度與磨擦阻力;三是連接拉索鎖頭、銷釘、調整桿所允許承受應力的范圍。四是支撐結構、邊界條件所允許承受的拉力范圍及在施工時的溫度等。
⑵通過3DS3S系統計算，會展水平索預應力值F1=20KN，水平穩定索和承重索均為F2=10KN。
4.4肋駁接全玻璃的設計機理
采用鋼夾板與玻璃間涂樹脂膠，用螺栓將鋼夾板壓緊，保持增加鋼夾板與玻璃之間的摩擦力，(摩擦力與正壓力成正比)使螺栓與玻璃孔壁間沒有硬性接觸(加橡膠套管)不會因硬碰硬將玻璃擠壓破裂，改變鋼夾板與玻璃的疊合面積和螺栓扭緊的壓力，使粘結摩擦力與玻璃的抗拉壓及彎曲強度相等，達到等強接頭。螺栓的個數取決于螺栓和鋼夾板厚度。鋼夾板在螺栓的壓力作用下基本不變形，保證鋼夾板與玻璃間的壓力在各處都基本均勻。
4.5構造節點設計
4.5.1抓點結構與懸空連接桿連接節點

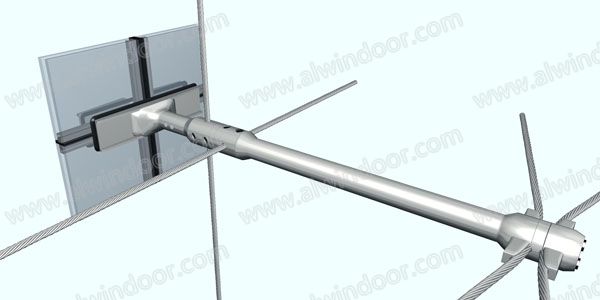

矩形抓點構造尺寸為300mmX80mm，在設計上考慮了帶槽功能，與另一塊壓緊塊由兩個螺栓連著預應力拉索一起鎖緊。再通過懸空連接桿和拉索作用傳遞到抗風桁架上。(如圖八)
圖8-1
圖8-2
圖八
4.5.2管內鎖緊器節點

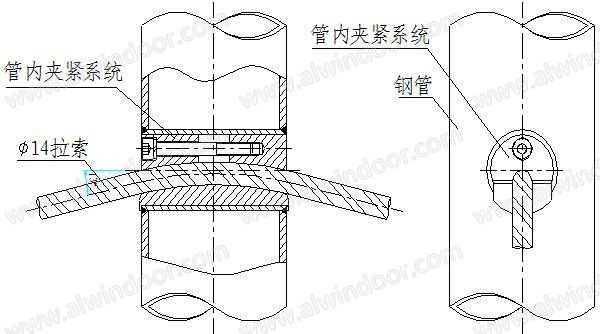

拉索穿過抗風桁架的鋼管，為了保障鋼管的完整和美觀，采用管內拉索鎖緊器，在調整完后將拉索鎖緊，防止拉索滑移。使拉索保持在5米單元內，增加拉索安全度.(如圖九)
圖九 管內夾緊器節點示意圖
4.5.3伸縮縫處節點
主體建筑伸縮縫每90米一道，在其兩側各設一榀桁架，幕墻玻璃在伸縮縫處斷開，用單獨設計并開模的鋁合金型材封邊收口。受溫度影響時，解決超長結構自身收縮問題，各跨伸縮縫索網單元間相互不受約束和限制，保證了結構的安全。(如圖十)
圖十 伸縮縫節點示意圖
