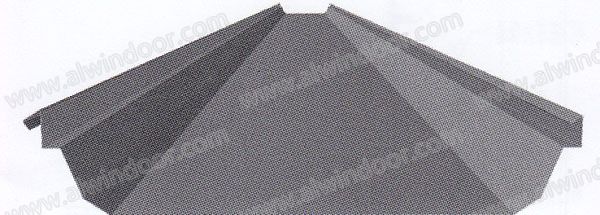

圖5 OHC-470壓型板示意

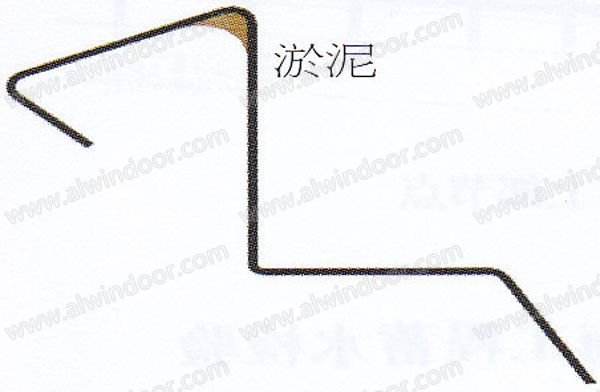

圖6金屬屋面板內嵌膠泥示意

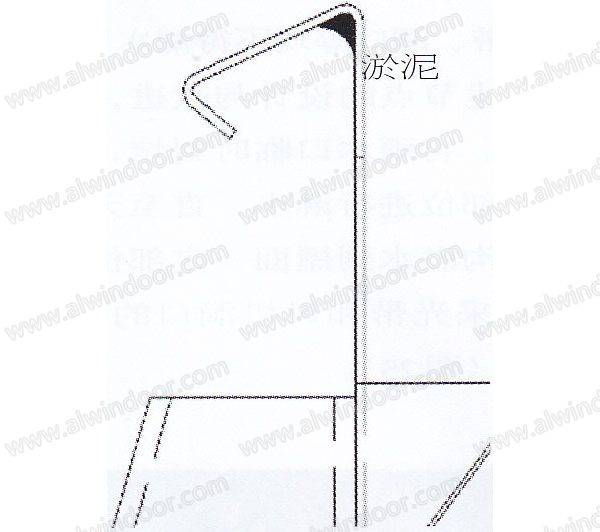

圖7滑動支架內嵌膠泥
“OHC-建筑圍護系統”的金屬屋面系統，為了實現金屬屋面的防水效果，特別是在檐口天溝、山墻、采光帶、洞口等節點部位，進行了如下重新設計改進。
3.檐口天溝節點的設計
天溝節汽的設計目標是：
3.1要保證屋面板在檐口處連接牢固，但連接釘孔處不得漏水;
3.2保證屋面板鎖邊波峰與天溝間的防水容易施工、質量容易保證，不能因板型剛度問題影響板間距而造成屋面漏水。
3.3保證女兒墻下泛水板與天溝、女兒墻內板之間的防水的可靠性。
為此，在天溝與屋面板的連接處，采用了“C”型檐口擋水板及工程塑料堵頭;并使之實現標準化。在擋水板上表面均布有安裝塑料堵頭的定位孔，同時在側面還均布有與天溝側壁連接的連接釘孔。同時，將擋水板與天溝側壁間、擋水板與塑料堵頭間、擋水板和塑料堵頭與屋面板間均鋪設連續的膠泥。
這樣，屋面板與天溝的連接，通過C型檐口檔水板轉換連接得以解決(圖10)。同時，解決了實際工程中天溝安裝沿長度方向不平，造成屋面板與天溝連接困難的問題。
在天溝左側，女兒墻內板與泛水板間設置橡膠堵頭；泛水板與天溝側壁間同樣設置有通長的、連續的膠泥(圖8)。

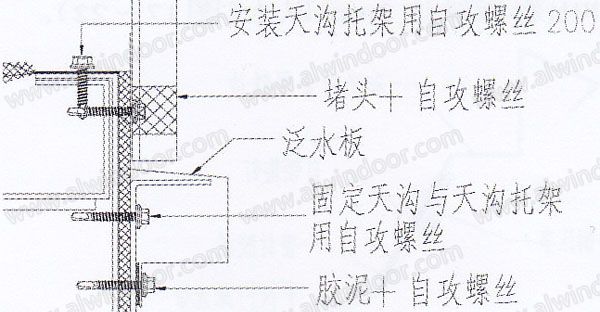

圖8女兒墻下天溝設計圖
值得注意的是，上述的橡膠堵頭，是與女兒墻內板相匹配的。在橡膠堵頭與泛水板間和橡膠堵頭與女兒墻內板間均應鋪設通長、連續的膠泥；同時，泛水板之間搭接，女兒墻內板搭接處同樣鋪設通長、連續的膠泥(圖8一9)；這種設計，可以解決北方女兒墻下天溝積雪，融化漏水的問題。
