低輻射玻璃主要性能對比
節(jié)能特性
低輻射玻璃最終以中空玻璃的產(chǎn)品形式，應用在建筑物和交通工具中。其節(jié)能性能又以傳熱系數(shù)U值或K值的形式體現(xiàn)。同樣U值越低節(jié)能效果越好。相同配置的低輻射中空玻璃比普通中空玻璃產(chǎn)品可節(jié)能40%左右。
在線低輻射玻璃和離線低輻射玻璃由于膜層不同、工藝不同等原因，所以產(chǎn)品性能參數(shù)也不盡相同。
為了進一步降低中空玻璃的傳熱系數(shù)，可以采用最簡便的充氣工藝。一般充入惰性氣體氬氣的中空玻璃的傳熱系數(shù)，根據(jù)膜層結構的不同，可以降低傳熱系數(shù)。
表1
光學性能
光學性能是玻璃的主要性能，它決定了低輻射玻璃功能及顏色。光學性能包括透過率、反射率、遮陽系數(shù)等。對于低輻射玻璃的應用，設計師主要考慮其透過率、反射率、遮陽系數(shù)和顏色等參數(shù)。離線低輻射玻璃的光學性能等參數(shù)，在生產(chǎn)中均可以按照設計師的要求，來進行膜系的設計和生產(chǎn)，基本可以滿足設計師的要求。而在線低輻射玻璃由于是固定參數(shù)的批量生產(chǎn)，所以光學性能參數(shù)是固定的，加工玻璃企業(yè)基本再無法調整其光學性能的參數(shù)。
遮陽系數(shù)(Sc)
是指太陽輻射能量透過玻璃的量與透過相同面積3mm透明玻璃的量之比。遮陽系數(shù)越低，阻檔陽光向室內(nèi)直接輻射的性能越好。國家標準《公共建筑節(jié)能設計標準》G B50189-2005中，對不同的建筑物部位，要求遮陽系數(shù)在0.6-0.35之間。在線低輻射玻璃由于受到生產(chǎn)條件的限制，所以遮陽系數(shù)固定。離線低輻射玻璃的遮陽系數(shù)，可以根據(jù)設計師的要求，在一定范圍內(nèi)調解。

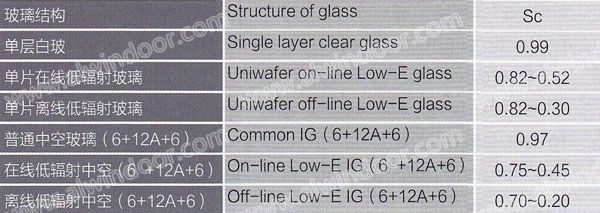

表2
透光率對比：
★可見光(380-780nm)
在太陽光的可見光光譜中，可見光線波段在380-780nm范圍，約占太陽能總容量的51%。
★紅外透過(780-2500nm)
表3
在太陽光的可見光光譜中，紅外線波段在780-2500nm范圍，占太陽光總能量的47%。
★反射率對比：
在線低輻射玻璃的反射率根據(jù)不同的玻璃配置在6%-18%。離線輻射玻璃的反射率根據(jù)不同的玻璃配置在6%-42%。
表4
加工性能：
在線低輻射玻璃，由于是在浮法玻璃生產(chǎn)線的高溫段進行的鍍膜，所以，其也稱為硬鍍膜。因此在鋼化爐的溫度狀態(tài)下，基本也不會對膜層造成傷害。所以可以直接進行鋼化，半鋼化，熱彎等熱加工。在進行前處理時，如：切割，磨邊，清洗時，也基本不會對膜層產(chǎn)生傷害。制作中空玻璃作業(yè)時不需要對其進行邊部的除膜處理。儲運和加工時基本不需要對膜層進行特殊的保護。但是鋼化時易產(chǎn)生魚鱗紋等現(xiàn)象。
圖3 在線低輻射玻璃加工時宜出現(xiàn)魚鱗紋的現(xiàn)象
上一頁123下一頁
臺灣大型玻璃生產(chǎn)商臺玻對低輻射玻璃的前景很有信心，公司總投資3億6千萬美元成立了十多條低輻射玻璃生產(chǎn)線，旨在于2013年使其年產(chǎn)量達到48萬9千公噸。
國際上公認最為節(jié)能的玻璃就是所謂的“低輻射中空玻璃 ”（又稱LOW-E中空玻璃 ）。該節(jié)能玻璃是在玻璃的表面鍍上了一層或幾層銀，使得可見光高透過，而熱量卻保持低通過。這樣可以在夏季阻擋外部的熱量進入室內(nèi)，減少空調能耗；冬季阻擋室內(nèi)的熱量
近日，漳州市旗濱玻璃有限公司投資15億元人民幣的在線低輻射鍍膜（LOW-E）浮法玻璃生產(chǎn)線落戶東山。
關鍵詞： 建材玻璃低碳
