外部承擔幕墻的支撐結構，外部支撐結構的同時再做成玻璃幕墻，如此形成了一個螺旋上升外觀。每一層都是141塊，但是隨著每一層增加，它的板塊依次減少。上海中心大廈整個的形狀是一個三角橢圓形(見圖6)，之后每上升一層，便往右旋轉一個角度，最后旋成一個360度。中間還有一個微型槽，有十幾米深。整個幕墻也是隨三角橢圓形每上升一層往右旋轉一下，一直旋轉上升，幕墻從數況來看，沒有一個是對應的。大樓中間是混凝土，而土建不可能做成螺旋的，也不可能做成一個旋轉上升的，土建只能做成直的，特別是吻合系統，吻合系統里有電梯，電梯不能旋轉上升。所以大樓外部看起來是螺旋上升，實際上內部，包括它的混凝土核系統和主體干結構都是直的，最后是靠幕墻來體現的大樓的奇特外觀。因此說超高層建筑沒有幕墻簡直無法體現建筑師的一些突發奇想。
(圖8)
(圖9)
三、上海中心大廈幕墻工程

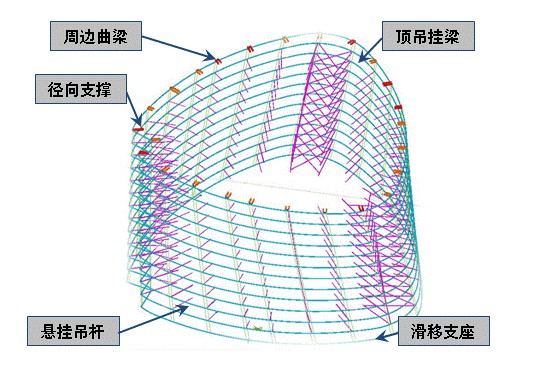

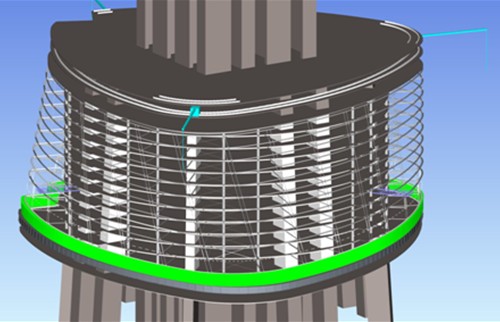

在大樓的外面安裝幕墻，每一個分區上面都有一個鋼結構的平臺，從鋼結構的平臺下面吊掛幕墻的鋼結構，與中國傳統的燈籠十分相似。把“燈籠”的頂部吊掛在上一級平臺的下面，然后一層一層往下鋪設，每一層的連接靠拉桿。如此一層一層的鋪設就相當于網架一樣，從上面一圈一圈一直吊掛下來，直至底部，相當于9個旋轉的“燈籠”從上面一直掛下來，所以這個建筑是非常奇怪的(見圖8、圖9)。
(圖10)

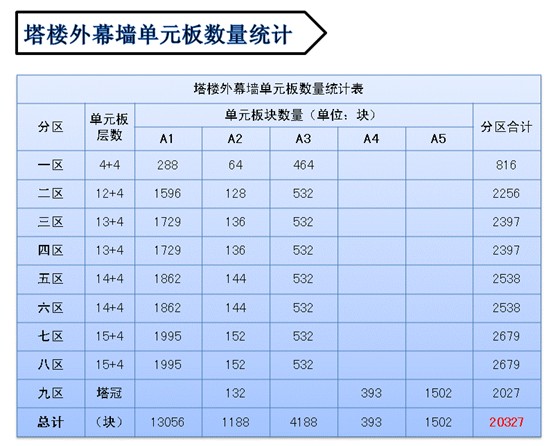

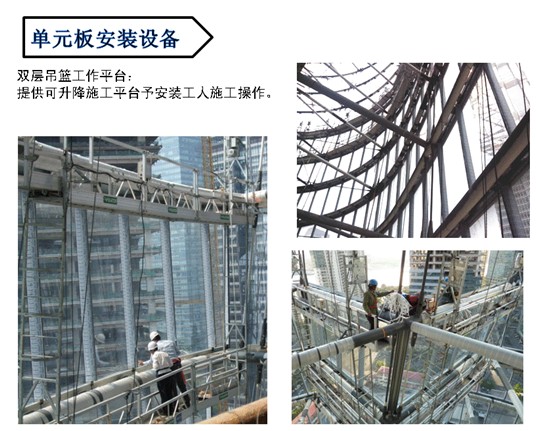

整個的幕墻的全梁，除了主體鋼結構以外，還有一個幕墻的全梁。這是由幕墻公司來設計，然后委托鋼結構企業來加工。由于全部采用的是拉桿，像是一個旋轉往下垂落扭曲的全梁。幕墻掛在每個全梁上面，幕墻的每一塊板塊都是折形，整個的這個幕墻設計難度和施工難度是非常大，而且到了600多米以后工程又無法室外施工，所以必須要在室內施工，全部使用的是單位板塊，每一個板塊要實現測量，然后工廠加工，加工完成以后，運到現場，然后經過測量，最后才能再安裝上去。最多的時候，他們可以達到一天90塊板塊的安裝速度。所有的板塊加起來，是20327塊(見圖11)。所有的玻璃采用的是山東的超白低輻射鍍膜玻璃，安全玻璃選擇的是GSP硬膜。
(圖11)
(圖12)

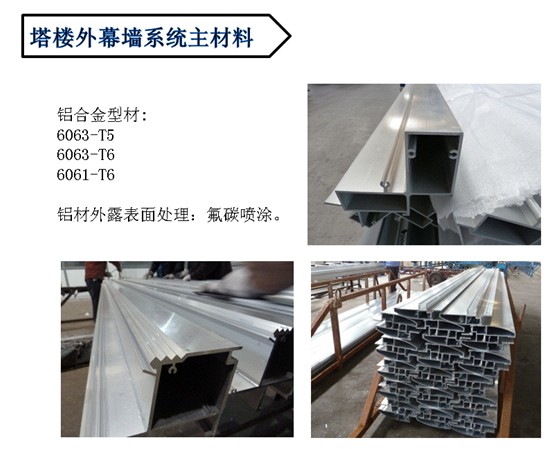

上海中心大廈嚴格的說是一堵雙層幕墻，所以不論是里層的幕墻和外層幕墻，都沒有斷熱(見圖12)，也沒有用中空玻璃，而是用的半鋼化超白LOW-E玻璃，LOW-E膜放在了GSP硬玻璃膜的表面的第二面來達到節能的效果，同時解決一些遮陽的問題，因為上海屬于夏熱冬冷地區，存在夏天的遮陽的問題。但從目前為止的情況來看，玻璃顯得過于通透，鋁型材大部分使用的是T5狀態，也有個別使用的是T6狀態，還有一些就使的是6061的T6狀態，對于鋁材的要求相對比較高的，這也超出了一般目前的T5狀態6063的基本狀況，也是因為大樓的特殊性。
