大型鋁型材擠壓機潤滑功能材料的開發(fā)

　　本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：

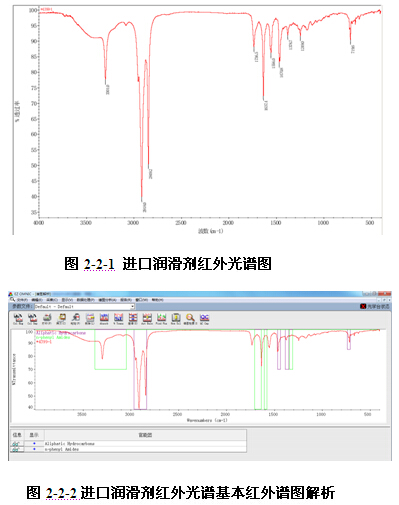

　　2-3分離潤滑功能材料的開發(fā)

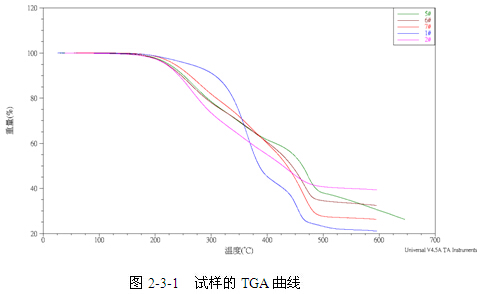

　　根據(jù)熱失重分析的結(jié)果，為提高國產(chǎn)潤滑劑在300°C時的熱穩(wěn)定性，查閱材料手冊初選出多種高分子材料對國產(chǎn)潤滑劑進行改性。

　　試驗結(jié)果為：6#樣在，200--350°C區(qū)間內(nèi)抗熱性能有提高但改善不明顯，7#樣在200-350°C區(qū)間內(nèi)抗熱性能較之前的5#樣有明顯提高，雖然較進口潤滑劑有一定差距，但在300°C時潤滑劑的有效成分在80%以上，所以7#樣的配方已經(jīng)達到預(yù)期效果。

　　3 結(jié)論

　　(1)新開發(fā)的固態(tài)分離潤滑劑無煙、無味、無毒，潤滑劑表面光潔無粘性，使用起來更干凈。

　　(2)潤滑分離效果好，能使擠壓墊與壓余之間順利脫開，無任何粘連。

　　(3)熱穩(wěn)定性更好，在600°C的高溫下扔有良好的潤滑分離效果。

　　(4)價格將進口潤滑劑便宜，性價比高。

　　(5)在試驗過程中，發(fā)現(xiàn)EVA對國產(chǎn)潤滑劑外觀性能、脫模（詞條“脫模”由行業(yè)大百科提供）性以及熱穩(wěn)定性都由及大的幫助。

　　(6)新開發(fā)的分離潤滑劑，采用模具澆注成型，脫模方便。該成型工藝能滿足大型鋁型材擠壓潤滑劑小批量多型號的生產(chǎn)的需要。

　　(7) 深圳市鵬科科技有限公司可為企業(yè)提高各種安裝尺寸的固態(tài)潤滑劑。

　　參考文獻

　　[1] 胡智敏，王祝堂. 改革開放30年：中國成為工業(yè)鋁材大擠壓機最多的國家. 輕合金加工技術(shù). 2010.3,1-3;

　　[2] 李積彬，伍小玲，黃強，古可. 鋁擠壓分離潤滑劑的開發(fā). 輕合金加工技術(shù)，1993.1，29-31;

　　[3] Georg widmann. Thermal Analysis eNewsletter. METTLER TOLEDO;

　　[4] 胡皆漢，鄭學(xué)仿. 實用紅外光譜學(xué). 北京科學(xué)出版社，2011。

上一頁12下一頁
