“北京市嘉德藝術”位于北京市五四大街與王府井大街大街交口的西南角，該建筑坐落于歷史區域內，對中國而言有著特殊的意義。建筑處于兩條街道的交叉口，更是處于兩個世界的交叉口：北京最著名的王府井商業街和五四大街交叉口，這里是清朝結束后新文化運動的起源地。在這里的建筑除了要尊重周邊的環境，還要能體現拍賣中心文化與商業共存的特性。”
該項目由“北京皇都房地產開發有限公司”開發,“泰康之家(北京)投資有限公司”投資興建，著名德國建筑師奧雷·舍人與北京市建筑設計研究院合作設計。該項目位于北京市區的繁華區段，建筑高度有限高要求，同時考慮到該項目的實際使用功能，無論其建筑設計、結構設計，還是幕墻系統設計以及工程施工，都將面臨諸多困難和高難度的挑戰。

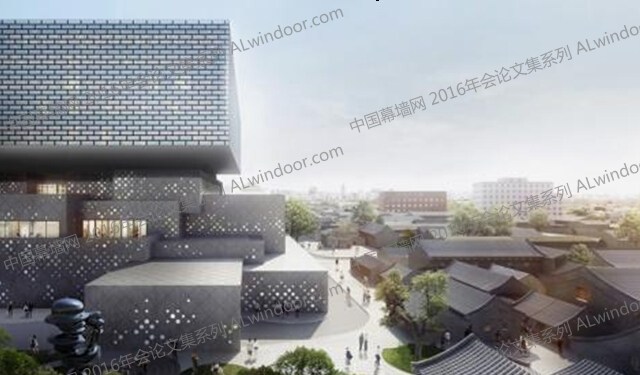

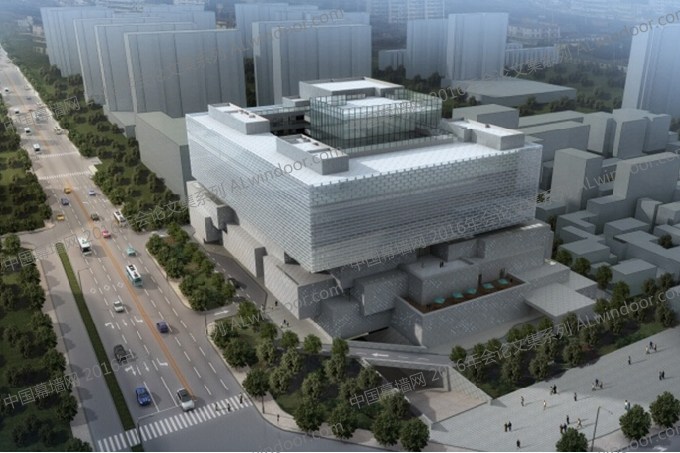

這座坐落于北京故宮附近的“嘉德藝術中心”將成為中國最早藝術品拍賣行的新總部。該綜合體將多個機構混合在一起，其功能包括博物館、活動空間和文化生活中心。該建筑嵌進北京中心的歷史文脈中，其下部像素化的體量，從紋理、顏色和繁雜的規模與建筑周邊的城市胡同肌理相融合，建筑上部則通過大尺度玻璃磚與北京現代城市相呼應。懸浮的“環”型體量在建筑中創造了一個內部庭院，與北京四合院的特殊建筑形式產生共鳴。
建筑上半部分采用隱框玻璃幕墻，與周邊的城市規模相呼應，在建筑內部，博物館陳列展示的區域被合并在一起，豐富的展品和多樣化的拍賣空間可為各類活動提供場地。建筑的 中心還設有一個1700平方米的無柱展廳，最大限度保證其活動空間的靈活性。建筑上部環狀的酒店由透明的大尺寸玻璃磚構成，其建筑肌理與鄰近的胡同與四合院產生共鳴。與皇家的紫禁城相比，磚顯得更具普適性，更能代表民間社會與其價值觀念，一種中國文化中謙卑的、非精英主義觀念。建筑下部的外立面由像灰色石頭一樣的像素化圖案組成，建筑師通過成千上萬的穿孔將中國歷史上最重要的山水畫“富春山居圖”投映在立面上。

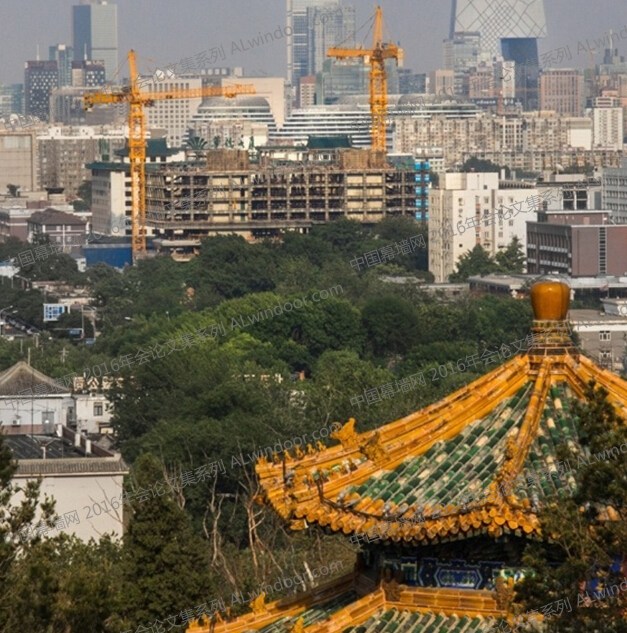

這棟樓的一切都很有意思，尤其是它所處的環境，它位于北京的城市中心處，對面是美術館，旁邊是一塊歷史胡同區。從故宮后邊的景山上就可以看出這棟建筑是如何一點一點地融入到城市天際線當中的，它前面正對著的就是扎哈·哈迪德設計的銀河SOHO和OMA事務所設計的CCTV央視大樓總部。

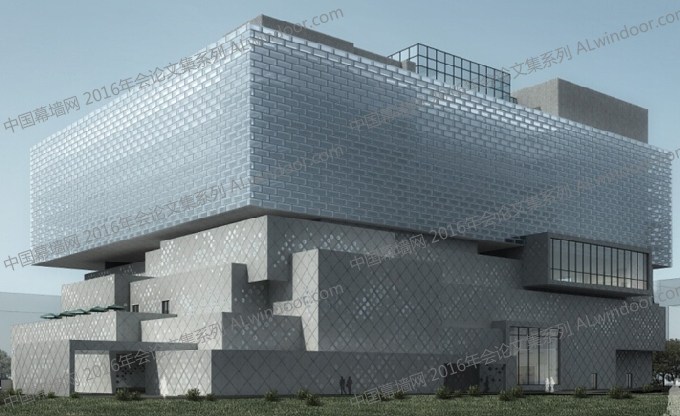

按照建筑師對外墻的設計理念，外墻采用“青磚”樣式的磚石“像素”放置在建筑底部，以元代畫家黃公望的著名山水畫《富春山居圖》為模板，通過精煉提取的數千個圓孔像素嵌入墻體之中，創造出抽象的山水輪廓。建筑上方四方體酒店采用漂浮的、大尺度的玻璃磚，呼應附近的胡同和四合院的紋理。
要實現上述建筑師的設計理念，外墻幕墻的設計與施工將面臨巨大的挑戰，這座體量并不大的建筑，其幕墻的設計和施工都將顛覆傳統的幕墻設計和施工理念。本文僅介紹上部玻璃幕墻的設計施工難點。
玻璃幕墻位于建筑的上部5層~8層，共4層，內庭部分局部為9層。表面看來，該建筑玻璃幕墻為中規中矩的矩形，外表面平平整整，既沒有大的立面凹凸，也沒有異形的空間曲面，所有人都以為這種項目是既容易設計又容易施工的;然而只要了解到這座玻璃幕墻既不是雙層幕墻，又不是光電幕墻（詞條“光電幕墻”由行業大百科提供），也不是單元式幕墻，而其綜合單件確須高達2600元/㎡才能完成，就可以想象其玻璃幕墻的特殊性了。下面分別就其玻璃幕墻的結構形式、幕墻與主體鋼結構的錨固設計、玻璃板塊的構造系統設計、層間防火設計等四個方面分析其特殊性。
一、玻璃幕墻的特殊結構形式
該玻璃幕墻的結構形式與傳統各種幕墻形式均不相同，既不是單元式，也不是普通的構件式，也不能采用點支式，這些多種結構系統經過多次論證后均被否定，最終選用了一種獨特的幕墻結構系統，即“網片式結構小單元板塊的幕墻系統”。
玻璃立面玻璃分割仿造古代建筑青磚墻體的“磨磚對縫”構造工藝，建筑師要求立面采用大塊玻璃磚代替青磚實現磚墻墻體的外觀效果，而室內功能為酒店客房，必須要視線通透、視野開闊，因此幕墻龍骨必須與玻璃分割形式統一。傳統的單元式幕墻、構件式幕墻都需要貫通的立柱懸掛在主體結構上才能支撐起幕墻的骨架，但貫通的立柱則無法實現立面錯縫的玻璃磚效果。經反復比較論證，最終確定以室內每個開間(柱網寬度5200mm,層高3350mm)為一個節間，每節間設計成整體龍骨骨架結構，該骨架結構四周與主體結構柱及結構梁進行錨固，實現玻璃幕墻的結構骨架，因此將此骨架定義為“網片式”結構。
選定玻璃幕墻的主受力骨架形式后，接下來就是完善細節設計，包括網片結構材質、連接形式、與主體結構連接錨固方式、相鄰節間的伸縮位移設計、與玻璃板塊的連接方式等等。
考慮到網片的整體穩定性，最終選擇采用60×90×4的Q235B矩形鋼管焊接鋼網片方式，鋼網片則按3D3S整體建模進行結構計算，滿足設計要求。
二、幕墻與主體鋼結構的錨固設計
該項目整體結構為鋼結構，梯間核心筒為鋼柱混凝土筒體結構，混凝土樓板為“幾”形瓦楞板（詞條“瓦楞板”由行業大百科提供）上澆搗混凝土，由于混凝土樓板厚度不夠預埋件的錨固厚度要求，故不能采用在混凝土樓板內預埋鐵件的方式提供幕墻的錨固點，因此5層~8層玻璃幕墻連接的錨固支座只能設置在主體鋼結構的H形鋼梁及H形鋼柱上。
