二、支承結構及其材料
支承結構包括橫梁和立柱,或者只設立柱。橫梁和立柱的形式有單桿式、結構式、桁架、網架和拉索(桿)結構等。
1、單桿式支承結構

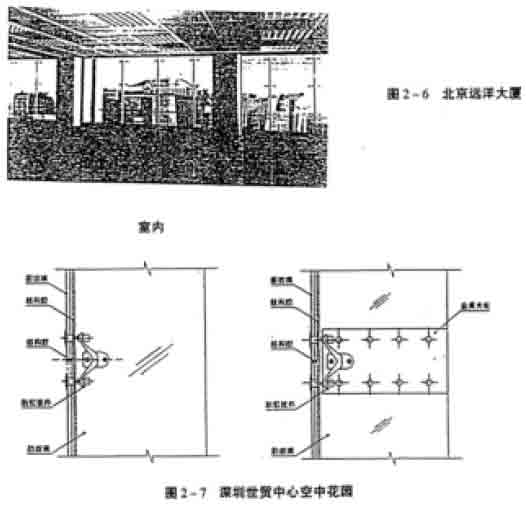

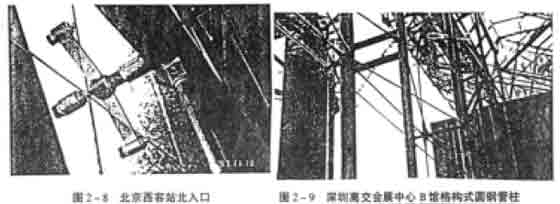

單桿式支承結構是最為簡單、最為普遍的結構形式。無論是橫梁還是立柱都是受彎構件。一般有鋁合金、梁系統,玻璃板肋系統,鋼結構工字鋼、園鋼管、方鋼筒等柱、梁系統。如北京遠洋大廈辦公樓層的鋁合金柱支承點駁幕墻詳圖2一6;深圳世貿中心空中花園的玻璃肋支承點駁接幕墻詳圖2-7;北入口方筒鋼柱梁支承點駁幕墻詳圖2一8.
