2、格構式梁柱支承結構：

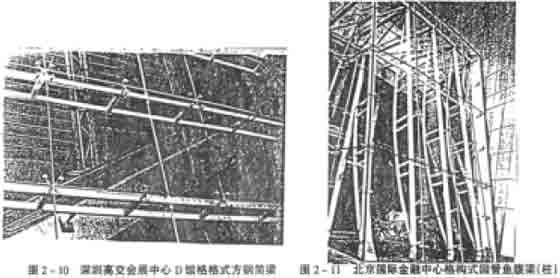

當跨度較大時，單個桿件己無法滿足承載力和剛度的要求，此時可以采用雙桿，中間以橫桿相連，形成格構式梁柱。如深圳高交會展中心B館的格構式園鋼管柱支承點駁幕墻詳圖2-9;深圳高交會展中心0館的格構式方鋼筒梁支承點駁幕墻詳圖2-10;北京國際金融中心的格構式園鋼管魚腹柱支承點駁幕墻詳圖2-11。
3.平面析架支承結構

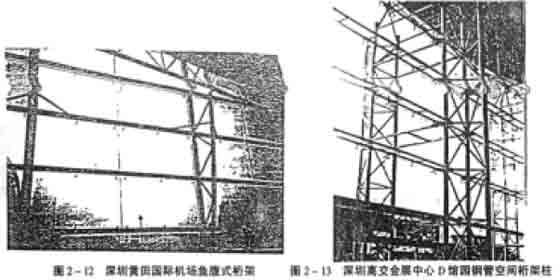

當跨度較大時，也有用兩平行弦或直弦中間用斜腹桿相連組成的平等弦析架或魚腹式析架做支承結構。如深圳黃田國際機場候機廳的魚腹式析架支承點駁幕墻詳圖2-12。
4.空間析架支承結構
為了適應大跨度幕墻支承結構的要求，改善單片析架受力性能而用空間析架支承建筑幕墻。如深圳高交會展中心0館的空間析架支承點駁幕墻詳圖2-13。
5、網架支承結構

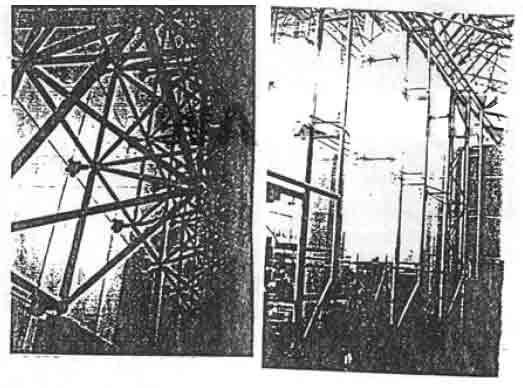

網架結構在20世紀00年代到90年代初在大跨度結構中用的較多。它桿件縱橫給人繁鎖之感，近年來己被空間析架所替代。深圳黃田國際機場新(空間析架)老(網架)候機廳就給人截然不同的感受。但網架結構使用時間長，技術較成熟，施工也方便，故仍在許多地方所采用。如鄭州宇達國貿入口三層通高大堂的網架支承點駁幕墻詳圖2-14.
