3 單元式玻璃幕墻安裝難點
上海環球金融中心造型獨特，變
截面多，連接形式復雜，技術要求高，是幕墻安裝和質量控制的一個難點，這決定了幕墻安裝方法和設備的多樣性、非常規性。對于幕墻安裝來說，第二難點來自高度。幕墻安裝高度為492m，臨邊高空安裝作業越高，受濕度、風力等氣候條件的影響越大，工效降低。同時由于塔吊垂直運輸任務非常密集，單元板的垂直運輸至安裝樓層受到影響越來越大。第三個難點來自建筑施工作業面。
超高層建筑功能多，系統復雜，參與承建的單位多，超
高層建筑施工作業面狹小，必須自下而上逐層施工，利用垂直向上的特點同結構配合同步施工，充分有效利用每一個樓層空間，可以大大加快安裝速度，縮短工期。
第四個難點來自數量多、板塊尺寸大。無論是玻璃幕墻的安裝面積，還是單元板塊的尺寸，幕墻在國內玻璃幕墻行業來說都是領先的。
4 單元板的安裝技術
單元板的安裝是一項綜合技術，包括定位測量定位、預埋錨件和安裝牛腿，單元板的安裝順序，樓層內合理存放單元板，
吊裝設備的制作就位及吊裝單元板等。
4．1測量定位、預埋錨件和安裝牛腿
單元式幕墻外表面的
平整度是依靠
連接件的安裝
精度來保證的，因此測量定位、預埋錨件和安裝牛腿是塔樓
玻璃幕墻工程的質量控制重點。根據
基準點設立基準控制線。玻璃幕墻定位測量放線分兩次，第一次在結構中
預埋螺栓，第二次在結構上
固定牛腿。測量的精確度決定
螺栓預埋和牛腿固定的精確度，牛腿固定的精確度直接影響幕墻的精確度。現場測量放線是以每6個樓層為一組放樣區，并從第六層開始延續至頂層。設立水平垂直細部控制點、放出軸線，用激光經緯儀依次向上定出軸線，再根據各層軸線定出
預埋件的中心線，預
埋件初步設置后，進行校核無誤再點焊，并再次校準后固定(并與避雷環
焊接)。依據牛腿的型號、牛腿的定位圖、中心線，將牛腿安裝到正確位置上并鎖緊連接螺栓。
4．2吊裝區域的劃分
根據建筑物的造型、變截面和幕墻單元板塊的連接形式，確定了單元板塊的安裝原則，即為以點控線，以角部控制
平面。先從塔樓的4個角部開始，即從樓面2個對角巨型B柱和2個對角觀
光電梯處A柱開始安裝單元板，當上述單元板安裝完后，并進入上一樓層安裝角部單元板時，再安裝樓層直線段的單元板。

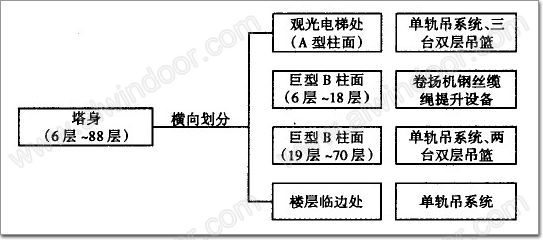

根據安裝原則，對整個幕墻進行合理劃分，豎向總體分為塔身(6層～88層)和塔頂(89層～屋頂)兩部分；塔身橫向根據建筑物臨邊有無實體墻面和單元板塊的形狀劃分為4個部分，即觀光電梯A柱面處、巨型B柱面6～18層(該處單元板是整片
轉角板)、巨型B柱面19～70層、樓層I臨邊直線段處。本文具體講述塔身部分單元板安裝(見圖3)。
