淺談復雜拼圖單元式穿孔鋁單板幕墻施工工藝

　　1　工藝特點和范圍
　　1.1 工藝特點
　　本工藝運用科學先進的設計、制作、安裝技術，通過精心的深化設計、準確的幕墻單元制作、嚴格的安裝工藝，確保復雜拼圖線條平直、通順，塊形準確，虛實有致，充分實現復雜拼圖穿孔鋁單板幕墻設計的整體效果。具有工藝先進、制作精確、安裝方便、施工高效、經濟社會效益顯著的特點。

　　1.2 適用范圍
　　本工藝適用于單元式穿孔鋁單板幕墻的深化設計、制作和安裝。

　　2　工藝原理
　　運用電子計算機對復雜拼圖穿孔鋁單板幕墻進行輔助深化設計、精確計算、繪制單元板加工圖，采用數控機床等設備對單元板進行沖孔、拆分、折板和拼接作業，加強現場安裝精度的控制，保證拼圖線條通順和圖形組合準確。

　　3　施工工藝流程及操作要點

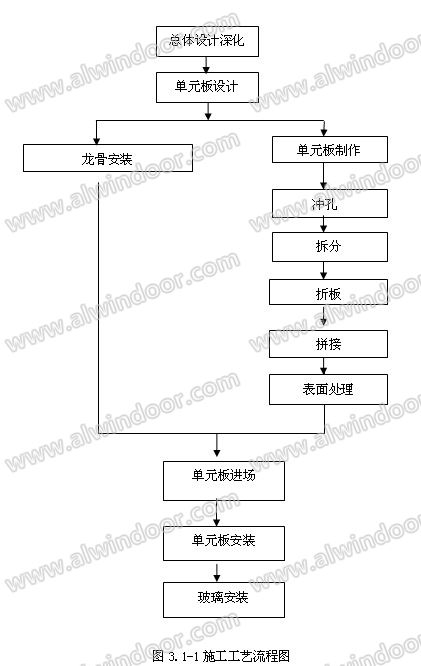

　　3.1施工工藝流程（見圖3.1-1）

　　3.2操作要點
　　3.2.1總體設計深化
　　根據幕墻立面拼圖總體設計和現場實際情況，運用計算機進行單元分格、骨架布置和單元鋁單板統一編號，按照各種不同尺寸形狀的單元鋁單板逐一進行加工圖設計，一個單元鋁單板上的若干拼圖板塊，原則上設計在同一塊板材上，便于加工、組裝，各板塊之間邊界小孔的孔邊緣與拆邊線間尺寸應能滿足加工要求。

　　3.2.2單元板設計

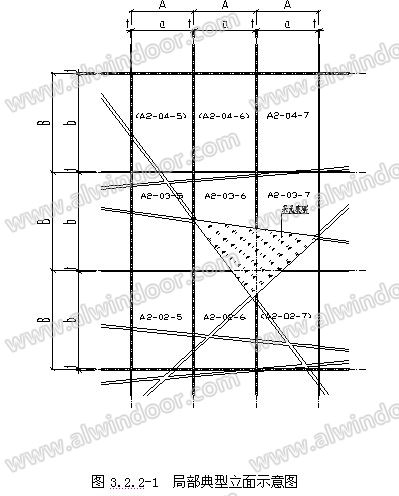

　　1  單元板平面尺寸設計，見圖3.2.2-1：

　　公式：a×b=（A-t）×（B-t）
　　a-單元板平面橫向尺寸
　　B—單元格平面豎向分格尺寸

　　b-單元板平面豎向尺寸
　　t—單元板間縫寬
　　A—單元格平面橫向分格尺寸
