淺談復雜拼圖單元式穿孔鋁單板幕墻施工工藝

　　2  拆分：將已完成沖孔作業的鋁單板按照裁剪線拆分成若干塊，并放置在對應編號的存儲框內。見圖3.2.3-3

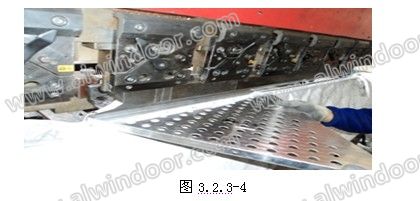

　　3  折板：根據折板厚度和折邊高度調整后擋料裝置至要求位置，將待折鋁單板送入折彎機，經定位準確后進行折邊。圖3.2.3-4

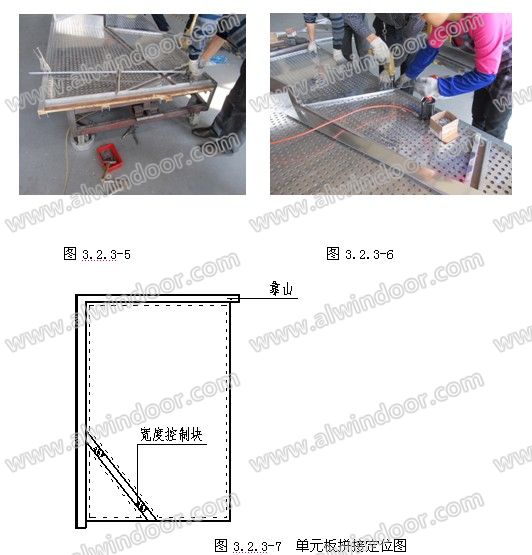

　　4  拼接：拼接應在平整的作業臺上進行，作業平臺上設置互相垂直的靠山，拼接時，將所需的若干個分散的拼圖板塊按照單元板加工圖安置在作業平臺上，其中將互相垂直的兩條邊與靠山緊貼并夾緊，各拼圖板塊之間設置寬度控制塊，最后加裝拼接板，形成一個牢固的完整單元鋁單板。見圖3.2.3-5， 3.2.3-6，3.2.3-7

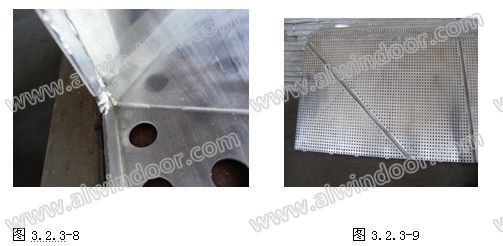

　　焊接打磨：對線條交接部位和折彎收角部位進行氬弧焊接，并進行修整打磨。見圖3.2.3-8
掛耳安裝：在設計規定位置(相鄰單元板掛耳安裝孔應錯位設置)，將掛耳與單元鋁單板折邊處通過鉆孔、抽芯鉚釘連接牢固，保證掛耳的數量和質量。見圖5.2.3-9

　　5  表面處理：對單元鋁單板進行脫脂（堿洗）、水洗、酸洗、化學轉化膜、烘干等處理，利用全自動靜電噴涂機將氟碳涂料按工藝要求噴射在單元鋁單板上，采用自粘薄膜紙進行貼膜保護，并加貼標簽。見圖3.2.3-10， 3.2.3-11
